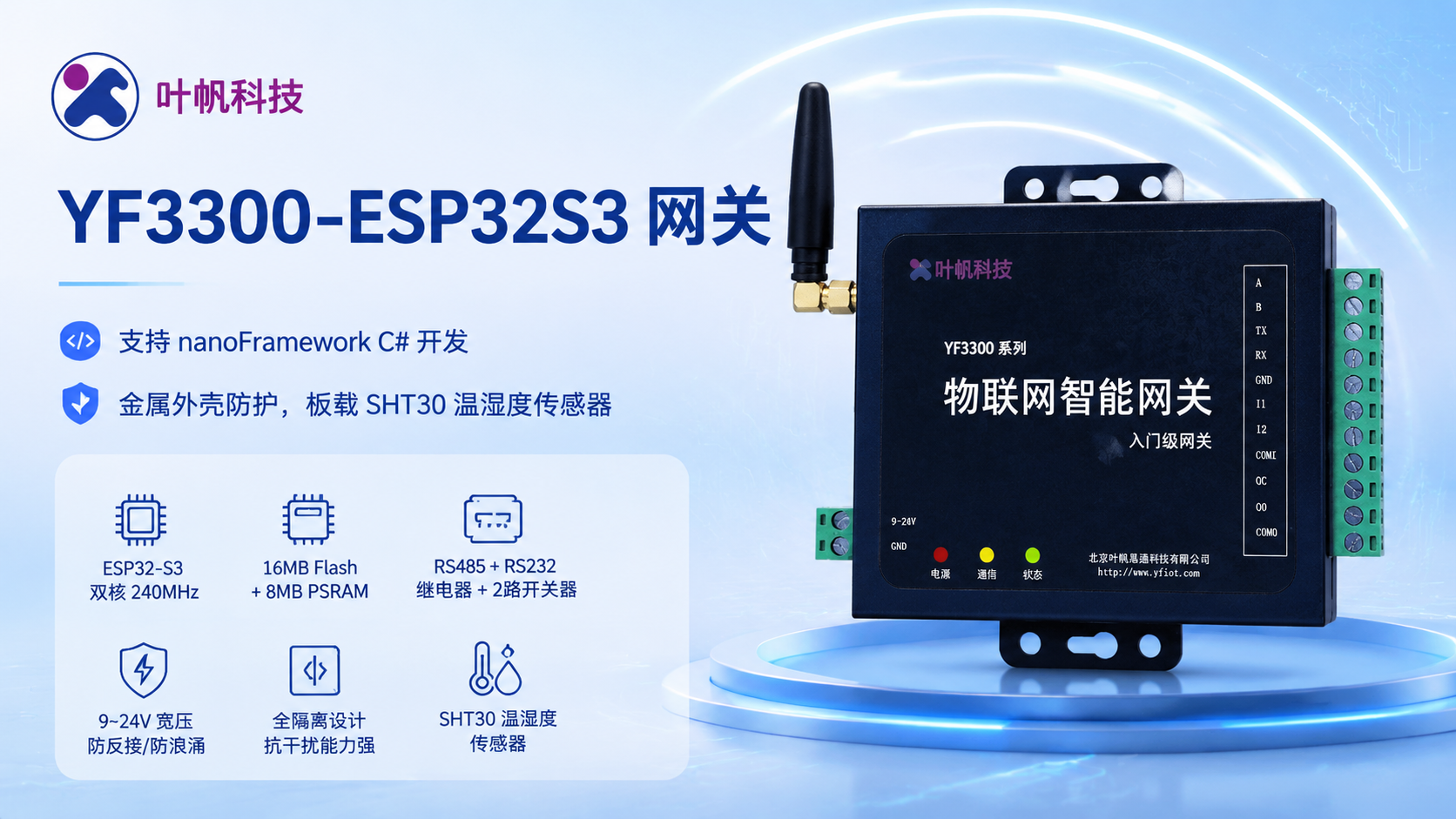

YF3300-ESP32S3智能网关
1. 产品介绍
YF3300-ESP32S3 是 YF3300 系列中面向高性能边缘计算与无线物联网场景的衍生型号。设备搭载 ESP32-S3-N16R8 双核处理器，原生支持 Wi-Fi 与蓝牙通信。主板采用工业级宽压与全隔离设计，并内置高精度温湿度传感器，非常适合需要本地复杂逻辑运算、无有线网络环境以及机箱环境监测的 IoT 应用场景。
2. 产品核心特点
2.1 软件优势
- 深度适配 nanoFramework，完美支持使用 C# / VB.NET /进行二次开发，享受 .NET 生态的便利
- 支持 ESP-IDF 与 MicroPython 等主流开发环境
- 支持远程参数设置、固件 OTA 升级及在线调试
- 多样化的设备对外接口及协议栈支持，可轻松对接各类 Modbus RTU 仪表、PLC 及智能传感器
2.2 硬件优势
- 超强算力：搭载 ESP32-S3，配备 16MB Flash 与 8MB PSRAM，轻松应对边缘侧复杂计算
- 工业级隔离：继电器输出与开关量输入均采用光耦隔离，有效抵御外部工业干扰
- 环境感知：板载 SHT30 高精度工业级温湿度传感器，实时感知设备运行环境
- 电源防护：9~24V 宽压输入，自带防反接、防浪涌（压敏电阻）及自恢复保险丝设计
- 天线扩展：除 PCB 板载天线外，预留 IPEX/SMA 外置天线接口，解决金属机箱信号屏蔽问题
- 采用金属外壳，防护等级高，外壳与系统安全隔离
3. 产品规格参数
3.1 主板核心参数
| 类别 | 说明 |
|---|---|
| MCU | ESP32-S3-N16R8 (双核 Xtensa LX7，主频 240MHz) |
| 存储 | 片内 16MB Flash，8MB PSRAM |
| 按钮 | 系统启动键 (Boot) ×1，硬件复位键 ×1 |
| LED指示灯 | 电源指示灯 (红色) ×1，通信指示灯 (黄色) ×1，用户自定义灯 (绿色) ×1 |
| 调试接口 | Type-C USB 接口（自带 ESD 静电保护） |
| 无线通信 | Wi-Fi + 蓝牙 BLE 5.0（支持外接高增益天线） |
| 有线通信 | 1路 RS-485 接口 |
| 1路 RS-232 接口 | |
| I/O 接口 | 2路 光耦隔离开关量输入 |
| 1路 继电器输出 ：提供常开(NO)、常闭(NC)、公共端(COM) | |
| 环境采集 | 内置 1 路 SHT30 温湿度传感器 |
| 电源接口 | 1路工业接线端子 (9-24V DC) |
3.2 电气参数
| 参数 | 说明 |
|---|---|
| 供电电压 | 9~24V（DC） |
3.3 环境适应要求
| 参数 | 说明 |
|---|---|
| 工作温度 | -20℃~+80℃ |
| 储存温度 | -30℃~+80℃ |
| 湿度 | 10到90%RH，不结露 |
3.4 产品尺寸
|产品尺寸（单位：mm）| |120 x 80 x 40|
- 产品型号 YF3300 系列提供多款细分型号，核心差异为主控芯片与通信链路，可精准匹配不同工业现场的设备接入需求，具体型号参数如下：
型号 描述 YF3300-ESP32S3 内嵌 ESP32-S3 芯片，主攻 Wi-Fi/蓝牙无线场景，支持 C# nanoFramework，带 SHT30 环境监测 YF3300-2G-S 内嵌 SIM800C-GPRS 模块，基于 STM32F405 主控 YF3300-4G-S 内嵌 SIM7600CE/ML302-4G 全网通模块，基于 STM32F405 主控
