六方塔环境综合监测仪

1. 产品简介

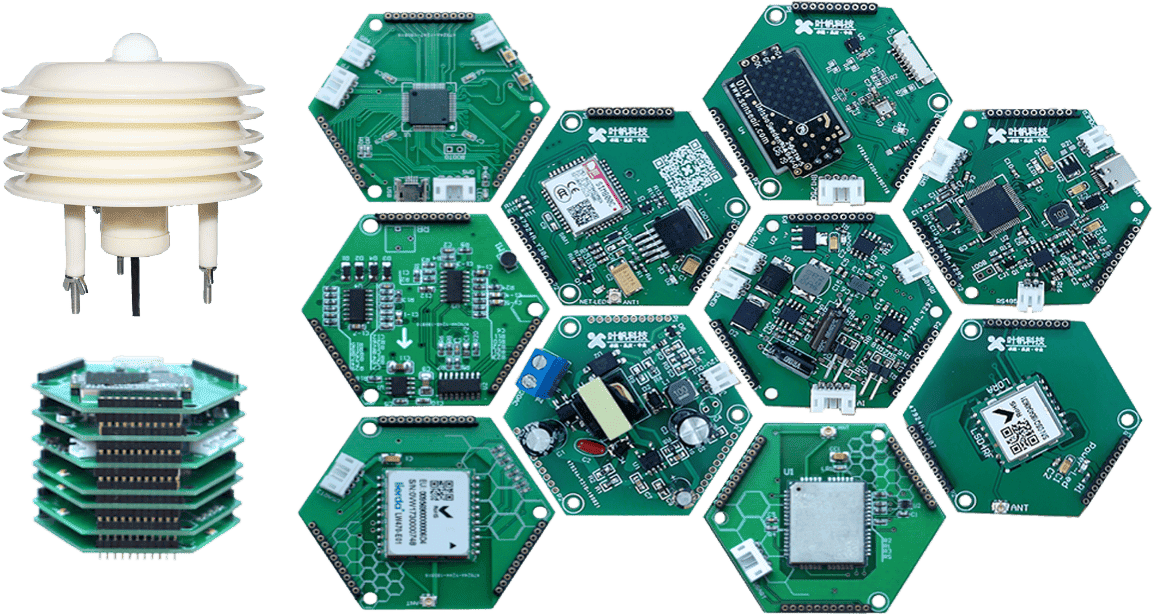

​ 六方塔环境综合监测仪由主板、传感器板、4G通信板、 PowerBus通信板、LoRa板、PM2.5拓展板，6块板卡构 成。 该设备主要适用于室内外的环境数据采集。

2. 产品特点

• 低功耗：设备功耗0.8~1.5W。
• 易安装：模块化设计，安装便捷（在产品特点中提到“易安装易拓展”）。
• 易拓展：模块化设计，便于安装和功能扩展（产品构成部分提到6块板卡，可按需组合）。
• 多协议兼容：支持多种通信协议（有线：RS-485、PowerBus；无线：GPRS、4G、LoRa、NB-IoT），
• 灵活适配：根据不同需求选配不同通信模块
• 系统集成：模块化设计便于功能扩展和系统维护

3. 技术参数

参数	说明
监测参数	温湿度、光照、PM2.5、CO2、大气压等
有线通讯	RS-485、PowerBus
无线通讯	GPRS、4G、LoRa、NB-IoT
供电参数	9~24V(DC)，DC12V时约93mA，DC24V时约51mA
设备功耗	0.8~1.5W（低功耗设计）

4. 产品构成

• 主板： 搭载AliOS Things系统，3×IIC/3×SPI/3×USART/4×UARTs/1×LPuart/1×CAN接口，负责云端数据传输
• 传感器板： 集成多传感器，实时采集环境数据，支持上传至LinkDevelop或阿里云平台
• PowerBus通信板： 2路模拟量输入、2路开关量输入、1路RS-485、1路PowerBus，支持外部设备组网
• 4G通信板： 高性能全网通4G模组，具备静电保护、超低功耗、超高灵敏度特性
• LoRa板： 构建完整LoRa网络（终端+网关+Server+云端）
• PM2.5拓展板： 支持PM2.5及PM10空气质量监测
