开发板硬件资源
概述
YFAir8000 基于合宙 Air8000W 模组，本页列出开发板的硬件资源及引脚功能映射，供开发时快速查阅。

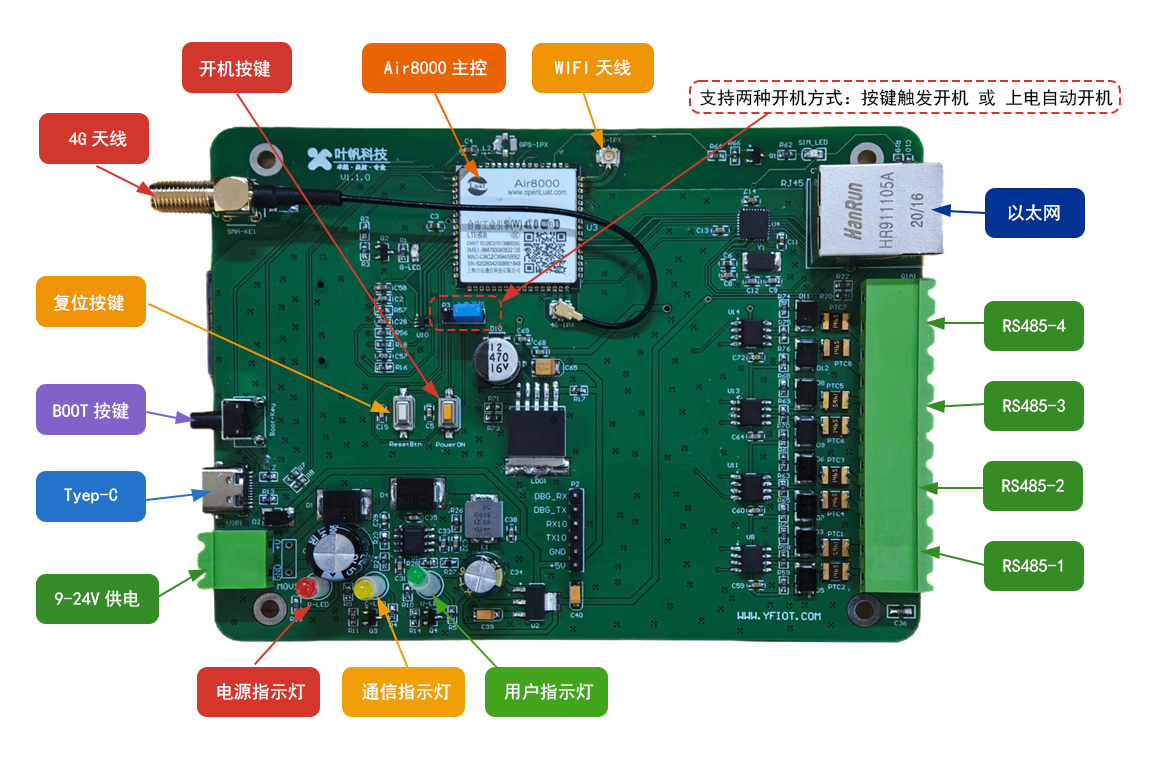

板载资源
YFAir8000 板载资源包括 4G 通信、WiFi STA/AP、百兆网口（外挂 CH390 芯片）、4 路 RS485。支持多网融合：三种上网方式（4G / WiFi STA / 以太网）任一连通外网后，其余接口均可作为局域网出口，供其他设备接入上网。
RS485 通信（4 路）
合宙 LuatOS 中串口直接使用 ID 号操作，无需关心 GPIO 引脚。板子正面从上往下顺序为 UART12 → UART11 → UART3 → UART1：
| 串口 ID | RS485 通道 | 物理位置 |
|---|---|---|
| UART12 | RS485-4 | 最上方 |
| UART11 | RS485-3 | ↑ |
| UART3 | RS485-2 | ↓ |
| UART1 | RS485-1 | 最下方 |
LED 指示灯
板载 LED 均为 AGPIO（LDO_AON 电压域，3.3V 固定输出，低功耗下可保持电平）：
| LED | GPIO | 说明 |
|---|---|---|
| 电源灯 | - | 上电常亮 |
| 网络灯（黄色） | GPIO153 | 通信状态指示 |
| 用户灯（绿色） | GPIO147 | 用户自定义状态 |
按键与接口
| 名称 | GPIO | 说明 |
|---|---|---|
| 开机键 | - | 按键触发开机 |
| 复位键 | - | 硬件复位 |
| BOOT 按钮 | GPIO1 | 输入上拉，低电平触发 |
| USB Type-C | - | 供电 + 调试 + 脚本下载 |
引脚映射
以太网（CH390）
使用外挂 CH390 芯片，通过 SPI 接口连接：
| 功能 | 接口 |
|---|---|
| SPI 通信 | SPI1 |
| 片选 CS | GPIO12 |
| 中断 IRQ | GPIO21 |
GPIO 低功耗说明
Air8000 系列 GPIO 分为五类，在不同功耗模式下表现不同。详见 官方 GPIO 说明。
WGPIO 注意事项
WiFi 芯片从低功耗唤醒时会重启，WGPIO 恢复为输入高阻态，需在常规模式下重新初始化。
仅供参考
以上引脚映射请以实际例程代码中的硬件定义为准。
