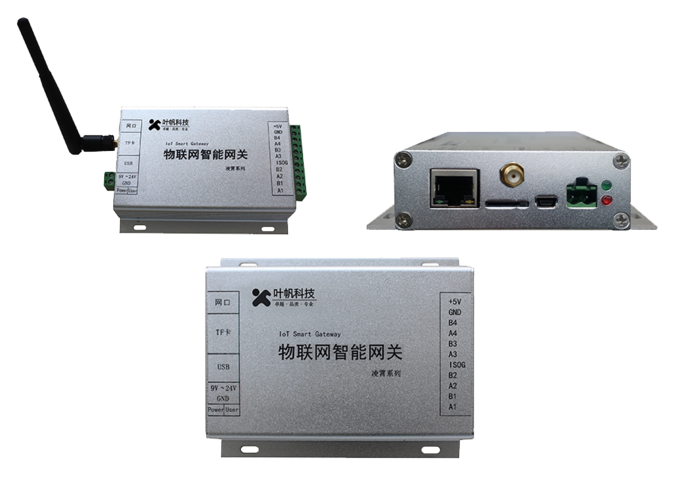

YF2020系列智能网关
1. 产品简介
YF2020系列是一个轻量级、模块化，且支持组态式开发的工业级智能网关设备。支持多种通信链路，多种通信协议的数据采集，可快速实现从端到云一站式物联网开发。目前该产品已经在智慧养殖、智慧消防、智慧农业、智慧城市、水处理和环境保护等领域得到了广泛的应用。
2. 产品特点
2.1 软件优势
- 功能强大的数据组态YFIOs：免编程或少编程实现物联网应用快速开发
- 丰富的二次开发支持：支持C#/VB.NET二次开发，满足定制化需求
- 远程运维能力：支持远程参数设置，用户驱动和策略升级，在线调试
- 多协议兼容：多样化的设备对外接口及多种协议栈支持，可连接上百种各种接口、各种通信协议的PLC、仪表、智能模块和传感器设备
- 级联架构：特有的设备级联设计，可快速构建多级、复杂的物联网应用场景
2.2 硬件优势
- 宽电压供电：DC 9~24V自适应，适应各种工业现场供电环境
- 丰富扩展能力：支持外扩各种通信模块，GPRS/LoRa/NB-IoT/3G/4G/WIFI/蓝牙/Zigbee
- 双层安全保障：软硬双重key保护，确保设备的信息加密和设备使用安全
- 工业级防护：外壳采用金属外壳，保护等级IP30，金属外壳和系统安全隔离，特别适合于工控现场的应用
- 高可靠性设计：支持硬件看门狗，确保系统长期稳定可靠运行
3. 产品规格
3.1 主板参数
| 项目 | 规格 |
|---|---|
| MCU | STM32F429主频180M，片内FLASH 1024K，SRAM 256K |
| 存储扩展 | 扩展32M字节SDRAM，8M字节DataFlash |
| 人机交互 | 1个用户按钮、1个复位按钮、1个电源LED灯、1个用户LED灯 |
| 网络接口 | 1路以太网口（10/100M自适应） |
| 调试接口 | 1路USB（程序调试口，默认） |
| 存储扩展 | 1个TF卡槽（SDIO接口，可支持大容量卡2~32G） |
| 扩展接口 | 两个.NET Gadgeteer标准接口，20Pin子板接口 |
3.2 电气与环境参数
| 项目 | 参数 |
|---|---|
| 供电电压 | 9~24V（DC） |
| 工作电流 | DC12V：~150mA，DC24V：~80mA |
| 设备功耗 | 1~2W |
| 工作温度 | -20℃~+80℃ |
| 储存温度 | -30℃~+80℃ |
| 湿度要求 | 10~90%RH，不结露 |

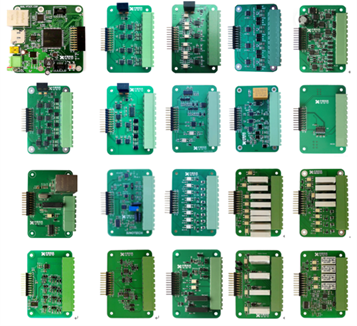

3.3 产品型号与接口配置
| 产品型号 | 接口参数 |
|---|---|
| YF2020-U4H-S | 4路RS-485（高速光隔） |
| YF2020-U4L-S | 4路RS-485（普通光隔） |
| YF2020-U4N-S | 4路RS-485(非光隔) |
| YF2020-UC31H-S | 3路RS-485+1路CAN总线(高速光隔) |
| YF2020-USC121H-S | 1路RS-485+1路CAN总线+2路RS-232(高速光隔) |
| YF2020-IASC2211N-S | 2路开关量输入+2路模拟量输入+1路RS-232+1路CAN总线(非光隔) |
| YF2020-NS32-S | 3路模拟量输入/1路模拟量输出/2路PWM+2路RS-232(非光隔) |
| YF2020-QIU122 | 2路RS-485+2路开关量入+1路继电器输出 |
| YF2020-QISE1111-S | 1路开关量输出+1路开关量输入+1路RS-232+1路以太网口 |
| YF2020-AG63 | 6路模拟量输入+三轴加速度 |

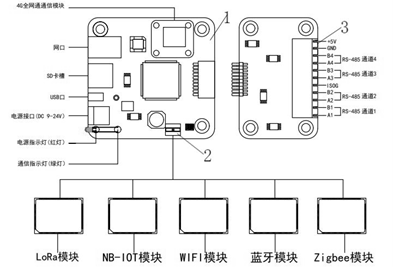

3.4 子母板示意图
3.5 模块扩展能力
智能网关可以同时扩展两个模块，扩展类型包括：
- 通信类模块： Wifi模块、GPRS模块、Zigbee模块、无线模块等
- 传感器模块： 温湿度模块、GPS模块等
- 功能扩展模块： RTC实时时钟模块、串行Flash模块等
