YF3028系列智能网关

1. 产品简介

　　YF3028 系列是一款 轻量级、模块化、支持组态式开发 的工业级智能网关设备，具备多通信链路、多协议数据采集能力，可快速实现从端到云的一站式物联网开发，为工业物联网场景提供高效、便捷的设备接入与数据传输解决方案。

　　产品凭借高兼容性、高稳定性的核心特性，已在 智慧养殖、智慧消防、智慧农业、智慧城市、水处理、环境保护 等领域得到广泛落地应用，适配各类工业现场的物联网建设需求。

1.1 适配云平台

YFIOs物联平台、阿里云物联平台、腾讯云物联平台、华为云物联平台、京东云物联平台、百度云物联平台、微软Azure云物联平台

1.2 可外接设备 / 模块

综合采集器、4G 模块、NB-IoT 模块、LoRa 模块、摄像头、组态屏、LoRaWAN 网关等

二、核心产品特点

YF3028 系列从软件、硬件双维度打造核心竞争力，兼顾开发便捷性、设备兼容性与工业现场适应性，全方位满足物联网项目的多样化需求。

2.1 软件优势

• 搭载自研 YFIOs 嵌入式数据组态系统，支持免编程 / 少编程开发，大幅降低物联网应用开发门槛，实现项目快速落地；
• 支持 C#/VB.NET 二次开发，为个性化功能定制提供灵活、高效的技术支撑；
• 具备完善的远程管理能力，支持远程参数设置、用户驱动 / 策略升级、在线调试，大幅减少现场维护成本；
• 拥有多样化对外接口及多协议栈支持，可兼容上百种不同接口、不同通信协议的 PLC、仪表、智能模块和传感器设备；
• 特有的 设备级联设计，可快速构建多级、复杂的物联网应用场景，完美适配大型项目的组网需求。

2.2 硬件优势

• 宽电压供电：支持 DC 9~24V 宽电压输入，适配工业现场不同的供电环境，兼容性强；
• 多通信模块扩展：支持外扩 LoRa/NB-IoT/4G/WIFI/ 蓝牙 / Zigbee 等通信模块，灵活适配不同的无线通信场景；
• 多重安全保护：采用软硬双重 key 保护机制，从底层确保设备信息加密和使用安全，防止数据泄露；
• 工业级防护设计：金属外壳打造，防护等级 IP30，金属外壳与系统安全隔离，适配工控现场的复杂恶劣环境；
• 超高稳定性：内置硬件看门狗功能，有效防止系统死机、程序跑飞，确保设备 7×24 小时长期稳定可靠运行。

3. 产品规格参数

3.1 主板核心参数

配置类别	详细参数
主控 MCU	STM32F429（主频率 180M）
存储器配置	片内：FLASH 1024K、SRAM 256K；扩展：32M 字节 SDRAM、8K 字节 E2ROM、8M 字节 DataFlash
按键 / 指示灯	按键：1 个用户按钮、1 个复位按钮；指示灯：1 个电源 LED、1 个用户 LED、1 个通信 LED
网络接口	1 路以太网口（10/100M 自适应）
调试接口	1 路 USB（默认程序调试口）
标准扩展接口	1 个.NET Gadgeteer 标准接口
通信卡槽	1 个 SIM 卡槽（适配 4G 通信模块）

3.2 电气参数

项目名称	具体参数
额定供电电压	DC 9~24V
DC12V 工作电流	~170mA
DC24V 工作电流	~96mA
设备额定功耗	1~2W

3.3 环境适应要求

项目名称	适应参数
工作温度	-20℃ ~ +80℃
储存温度	-30℃ ~ +80℃
工作湿度	10%~90% RH（无结露）

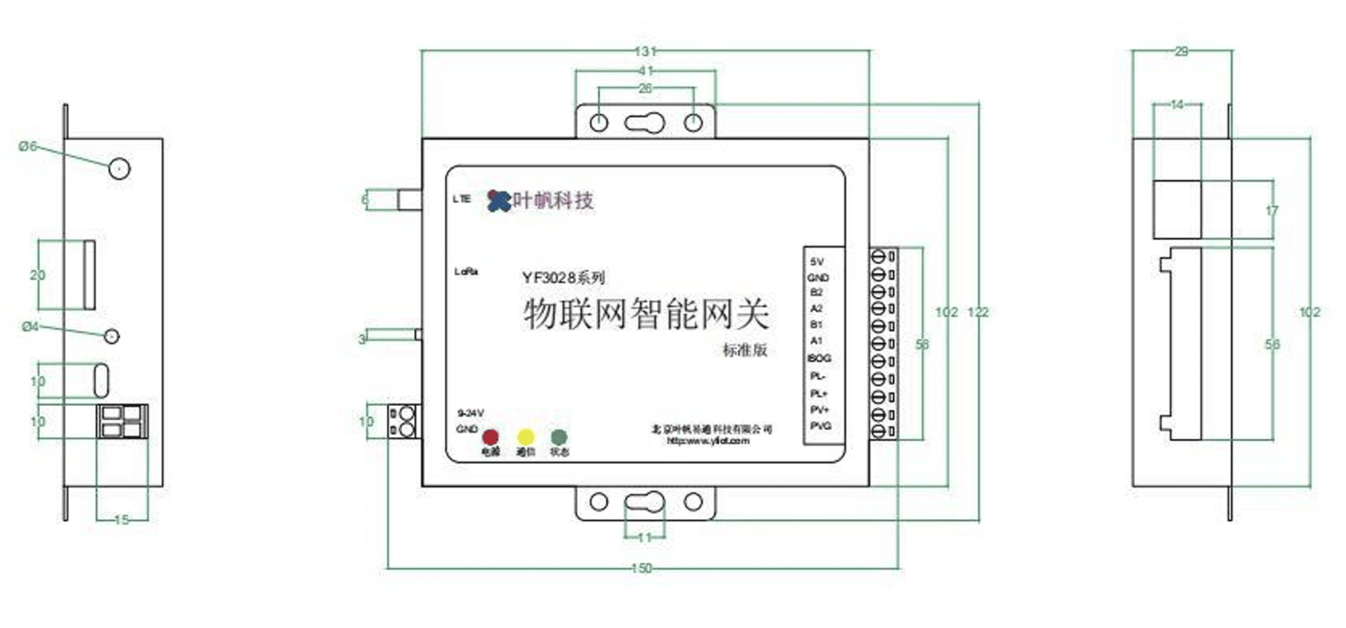

3.4 产品尺寸

产品尺寸（单位：mm）

4. 产品型号及接口参数

YF3028 系列提供多款细分型号，所有型号均 内嵌 ML302 通信模块，核心差异为接口类型、数量及隔离方式，可精准匹配不同工业现场的设备接入需求，具体型号参数如下：

产品型号	核心接口参数
YF3028-U4H-4G-S	4 路 RS-485（高速光隔），内嵌 ML302 通信模块
YF3028-U4M-4G-S	4 路 RS-485（磁隔离），内嵌 ML302 通信模块
YF3028-U4N-4G-S	4 路 RS-485（非光隔），内嵌 ML302 通信模块
YF3028-UL21N-4G-S	2 路 RS-485（非光隔）+1 路 PowerBus，内嵌 ML302 通信模块
YF3028-USC121M-4G-S	1 路 RS-485（磁隔离）+2 路 RS-232（磁隔离）+1 路 CAN 总线（磁隔离），内嵌 ML302 通信模块
YF3028-USC121H-4G-S	1 路 RS-485（高速光隔）+2 路 RS-232（高速光隔）+1 路 CAN 总线（高速光隔），内嵌 ML302 通信模块
