从传感芯片到表格曲线

说明​

本文涉及的六方塔环境监测设备、YF3028网关及YFIOs物联平台、边缘智能工具、云端管理工具等软硬件，均为我们自主研发生产。通过本文，您可从硬件连接、网关配置到云端部署、数据查看，完整了解YFIOs物联平台“从硬到软”的全流程操作，快速实现传感器数据的采集、上传、分析与导出。

1. 产品介绍​

六方塔是我们自主研发生产的多功能环境监测设备，集成了多种高精度传感器：

  • 光照传感器：提供精准的光照强度监测
  • 温湿度传感器：提供精准的温湿度监测
  • CO2传感器：实时监测空气中二氧化碳浓度
  • 大气压传感器：监测大气压力变化
  • 其他环境参数传感器：可根据需求扩展

六方塔通过标准的RS485接口对外通信，可以轻松接入我们的YF3028网关，实现数据的采集和传输。

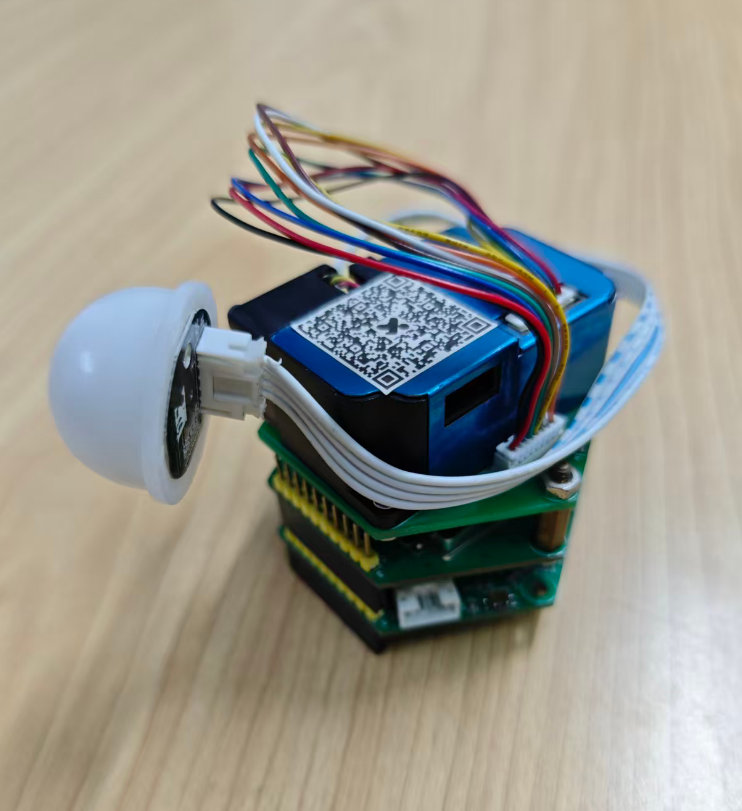

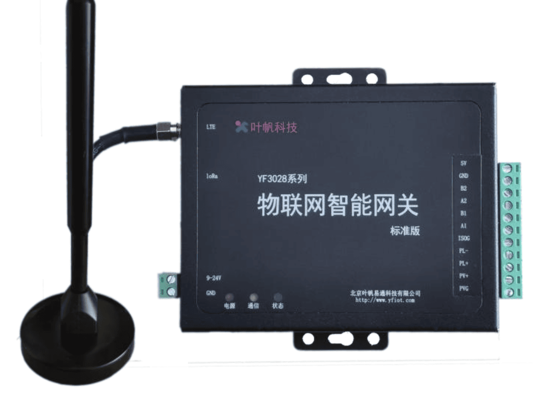

六方塔无外壳YF3028产品主图
六方塔无外壳YF3028网关

2. 使用边缘智能工具查看实时数据​

2.1 硬件连接​

  1. 连接RS485接口：将六方塔设备的RS485接口（A+、B-）连接到YF3028网关的RS485接口的1接口

    • 注意：A+接A+，B-接B-，不要接反
    • 确保接线牢固，接触良好

  2. 供电连接：为六方塔和YF3028网关接通电源（DC 9-24V）

  3. 网关连接：通过网线将YF3028网关连接到局域网，即可实现局域网内YFIOs平台部署。

2.2 固件烧录与配置​

  1. 为六方塔烧录固件

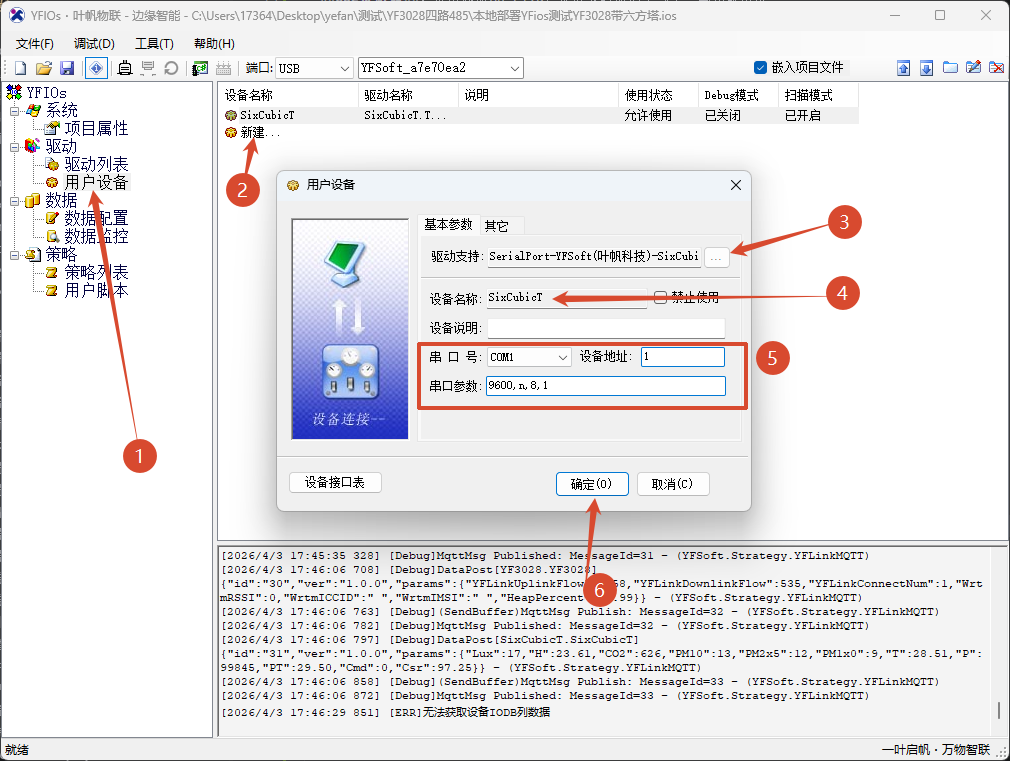

  2. 在边缘智能工具中添加六方塔用户设备,并配置设备参数（波特率、设备地址等） 边缘智能_配置六方塔用户设备

2.3 查看实时数据​

  1. 打开边缘智能工具，连接YF3028网关设备
  2. 进入"数据监控"界面
  3. 选择六方塔设备
  4. 即可查看各项传感器的实时数据

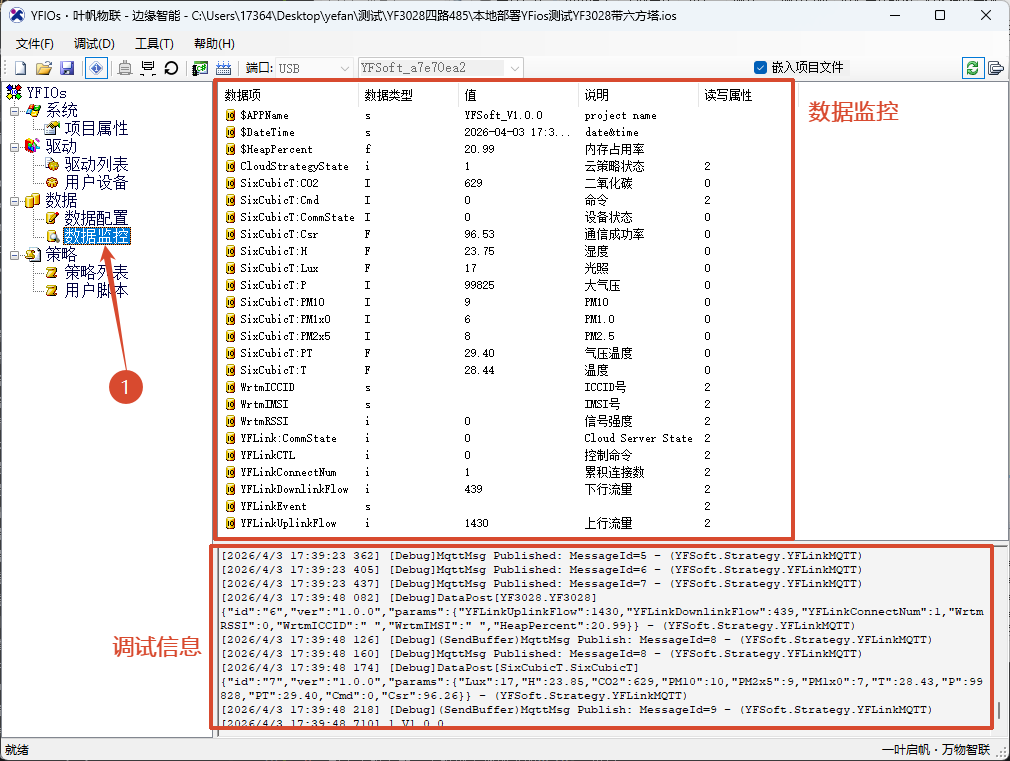

实时数据

提示

如果看不到数据，请检查：

  • RS485接线是否正确
  • 设备地址是否配置正确
  • 波特率是否匹配
  • 用户设备的串口选择YF3028网关的串口,481_A1和485_B1使用的是串口1，485_A2和485_B2使用的是串口2。485_A3和485_B3使用的是串口5,485_A4和485_B4使用的是串口6。

3. 本地部署YFIOs云端平台​

YFIOs云端平台支持多种部署方式，您可以根据实际需求选择合适的方案：

3.1 选择部署方式​

推荐

我们推荐使用Docker方式部署，这是最简单、最快捷的方法。

请根据您的需求选择对应的部署文档：

3.2 部署后自动创建设备​

YFIOs云端平台部署完成后，系统会自动创建以下设备：

  • YF3020网关：默认标准网关设备
  • 六方塔：默认环境监测设备
  • YF3300网关：默认轻量级网关设备
  • YF3610TH：默认温湿度监测设备

无需手动配置物模型，产品，设备，开箱即用！

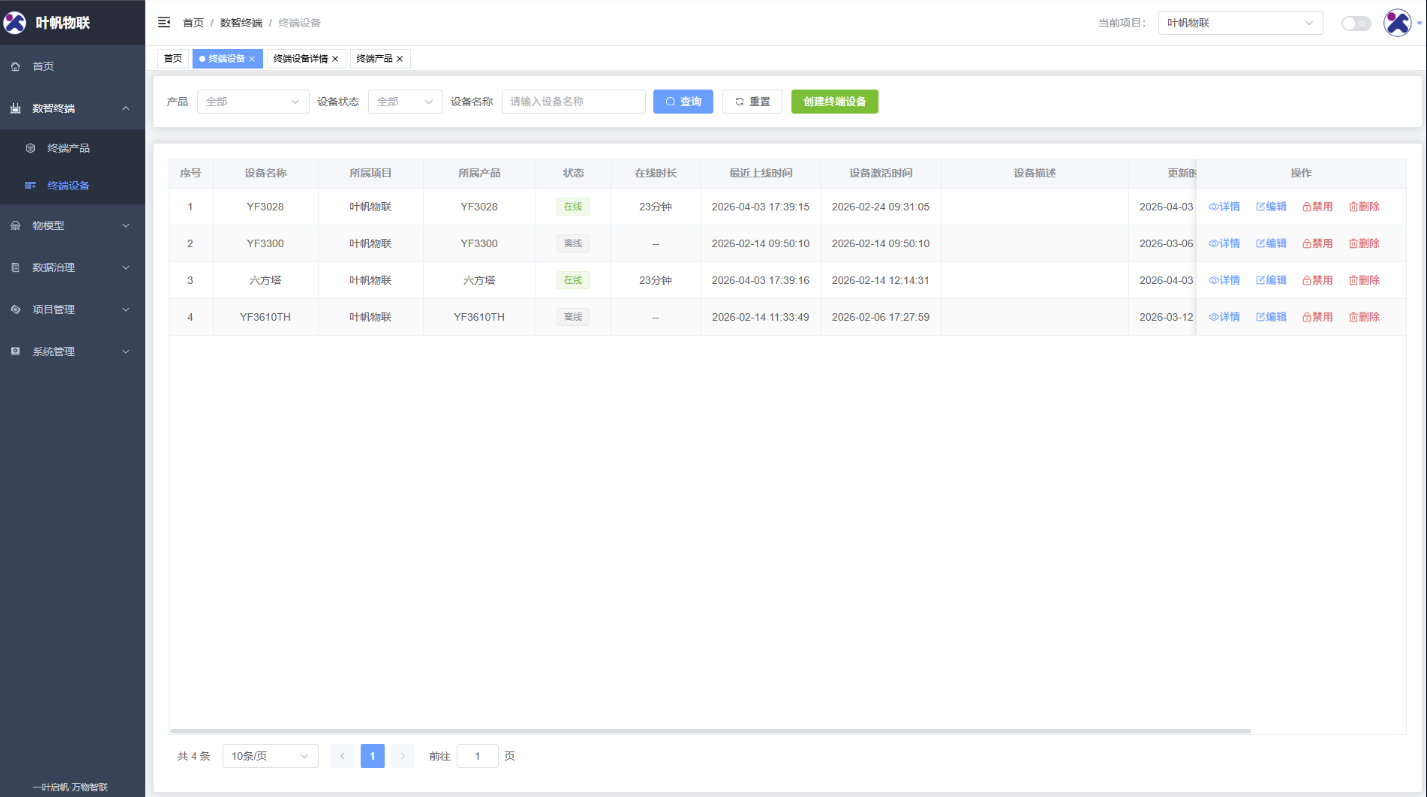

云端平台_设备列表

4. 配置云端工具连接云平台​

YFIOs·云端管理工具是YFIOs云端的物联网项目开发管理工具，用于管理物联网项目、设备和数据。

4.1 下载与安装​

点击下载 YFIOs·云端管理工具

安装步骤：

  1. 下载压缩包并解压
  2. 运行.exe可执行程序

4.2 配置云平台连接​

配置云平台是使用云端管理工具的第一步，通过导入配置文件实现与YFIOs平台的连接。

准备配置文件​

有两种方式获取配置文件：

方式1：平台生成（推荐）

  1. 登录YFIOs物联平台
  2. 进入项目管理，生成项目秘钥（AccessKey ID 和 AccessKey Secret）
  3. 启动 YFIOs 云端管理工具。 点击顶部菜单栏【操作】，在下拉列表中选择【云平台配置】，即可弹出参数配置窗口。

配置窗口

平台访问Id填入AccessKey ID，平台访问密钥填入AccessKey Secret。
服务器地址，如果IP地址为192.168.1.197，则填入：http://192.168.1.197/prod-api; 其他字段任意填写即可。

方式2：直接导入

  • 若已预先获取XML配置文件，可直接使用

导入配置文件​

  1. 打开云端管理工具
  2. 点击顶部菜单栏"操作 -> 配置云平台"
  3. 点击"导入"按钮，选择准备好的XML配置文件
  4. 系统自动验证配置文件有效性
  5. 验证通过后显示连接状态为"已连接"
提示

详细操作请参考：YFIOs·云端管理工具使用指南

5. 配置YF3028网关上云​

本节将介绍如何配置YF3028网关连接到云平台，使其能够将六方塔的传感器数据上传到云端。

5.1 获取设备四元组信息​

四元组信息是设备连接云平台的身份凭证，包括：项目ID、产品ID、设备ID、设备Key。

您可以通过以下两种方式获取四元组信息：

方式1：通过云端管理工具获取​

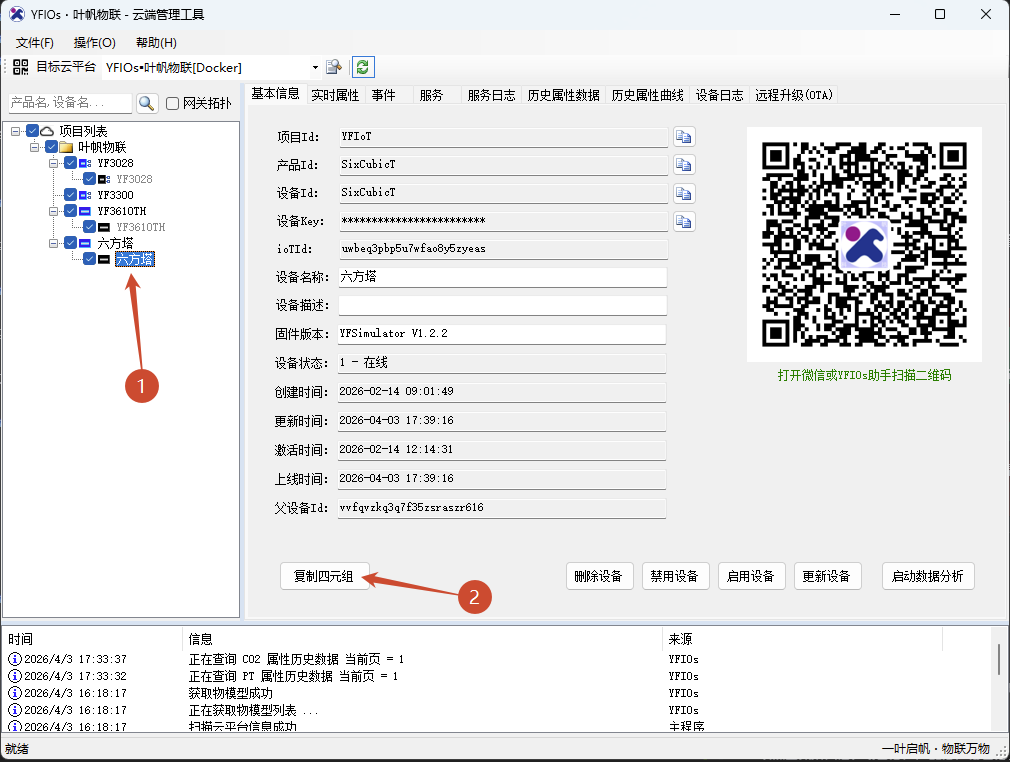

通过云端管理工具获取四元组信息

YF3208同理

方式2：通过云端平台获取​

在云端平台上，您可以通过以下步骤获取四元组信息：

  1. 登录YFIOs云端平台
  2. 进入设备管理界面
  3. 找到YF3028网关设备点击详情
  4. 复制四元组信息（项目ID、产品ID、设备ID、设备Key）
提示

YF3028网关作为网关设备，六方塔作为子设备，两者的四元组信息需要分别获取。

5.2 配置YFIOs云平台的连接策略​

在边缘智能工具中配置YFIOs云平台的连接策略，使YF3028网关能够连接到云平台。

操作步骤​

步骤1：打开边缘智能工具

启动边缘智能工具，进入主界面。

步骤2：添加连接策略

  1. 在策略管理界面，点击"新建"
  2. 选择"叶帆物联客户端"

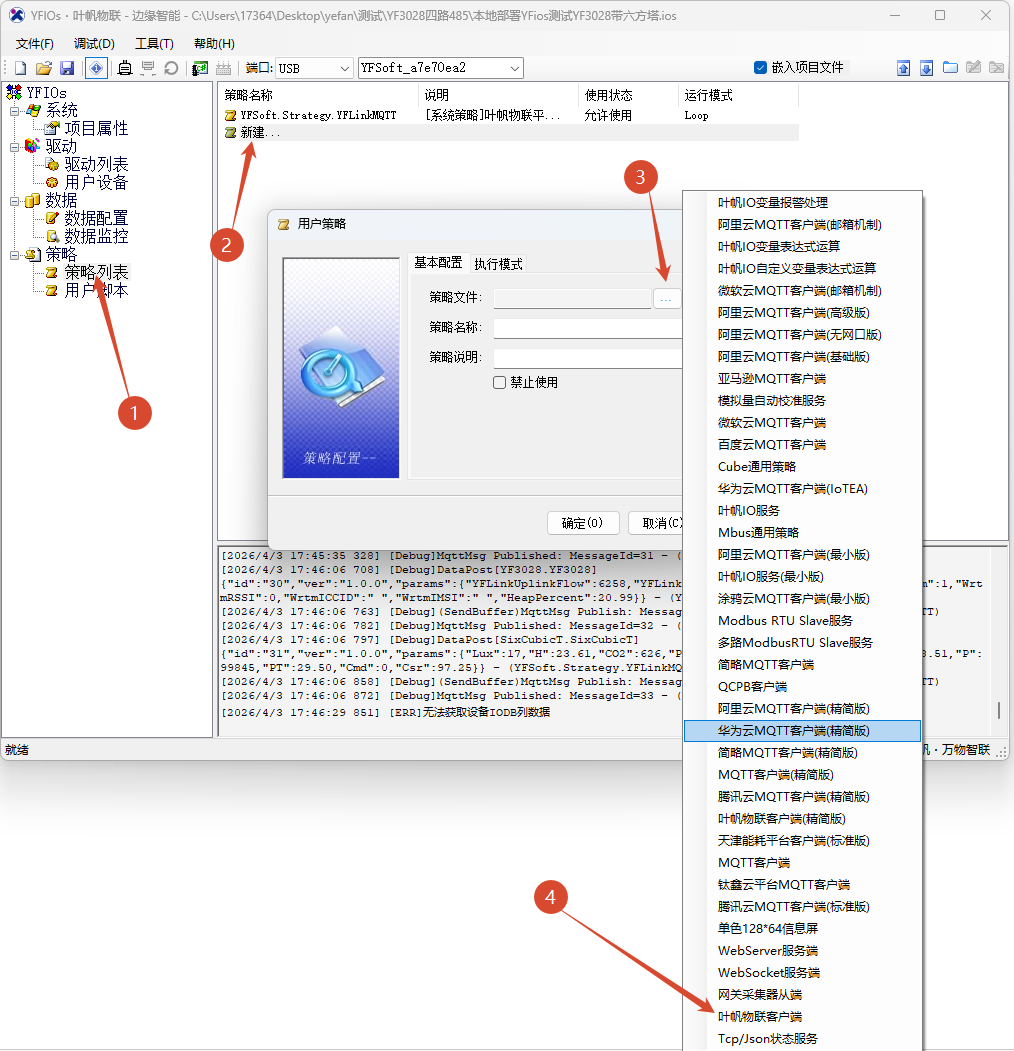

  3. 配置策略信息 配置策略

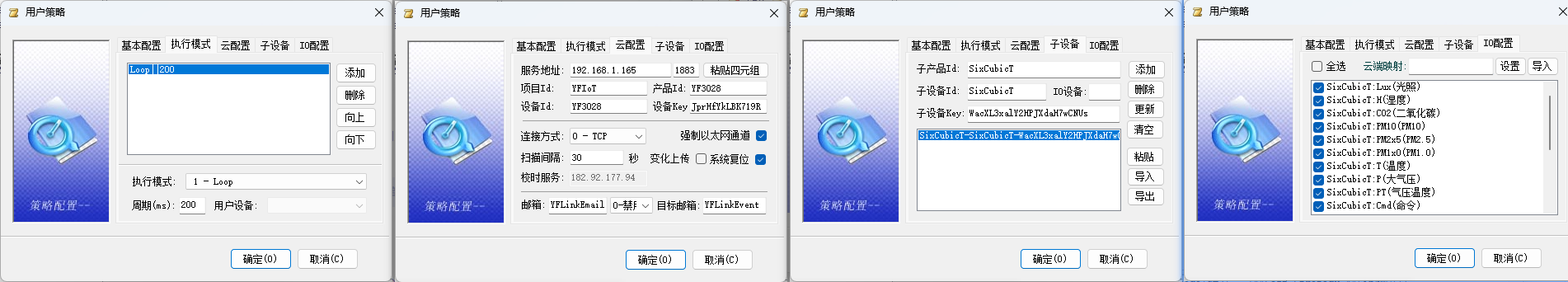

配置策略的其他信息

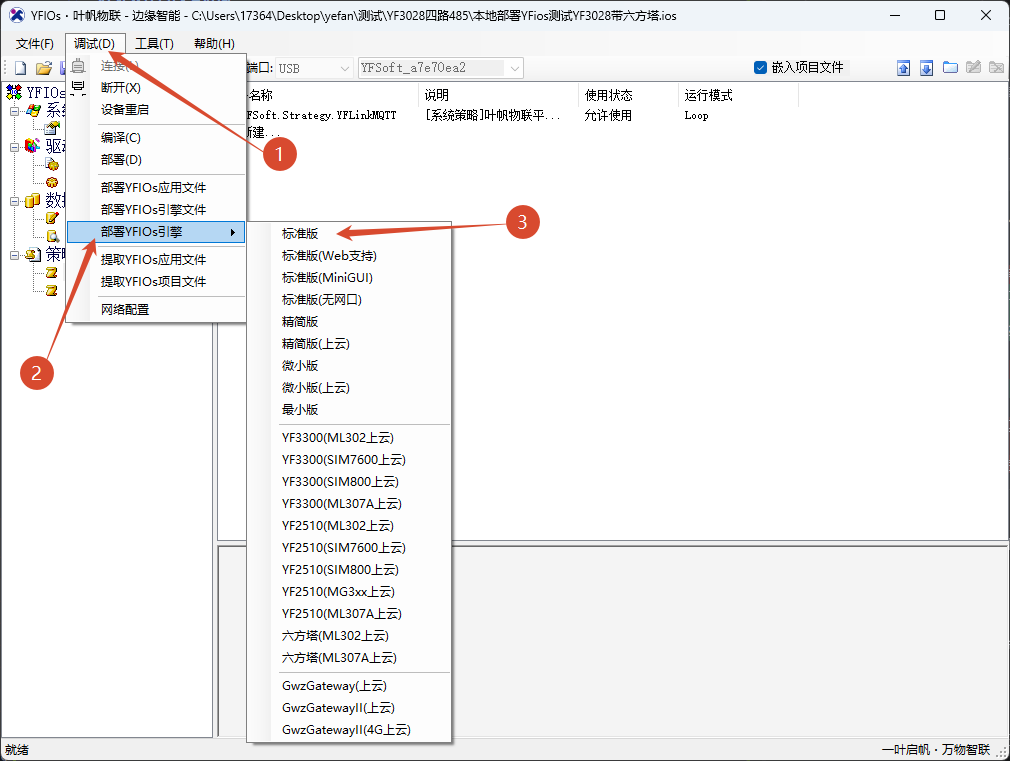

步骤3：部署引擎和部署程序

一般引擎默认已经部署，无需重复部署。

边缘智能_部署操作

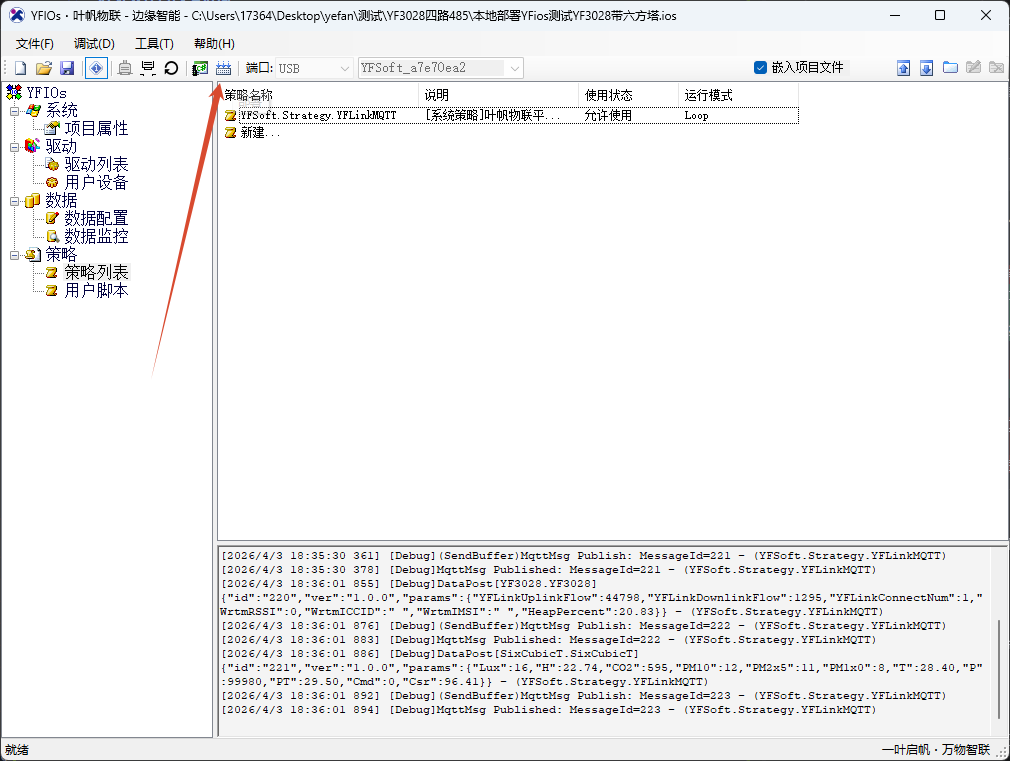

烧录程序

6. 查看在线状态和数据​

连接成功后，可以通过云端工具查看设备的各种状态和数据。

6.1 设备在线状态​

在云端工具中可以查看设备的在线状态，确认设备是否成功连接到云平台。

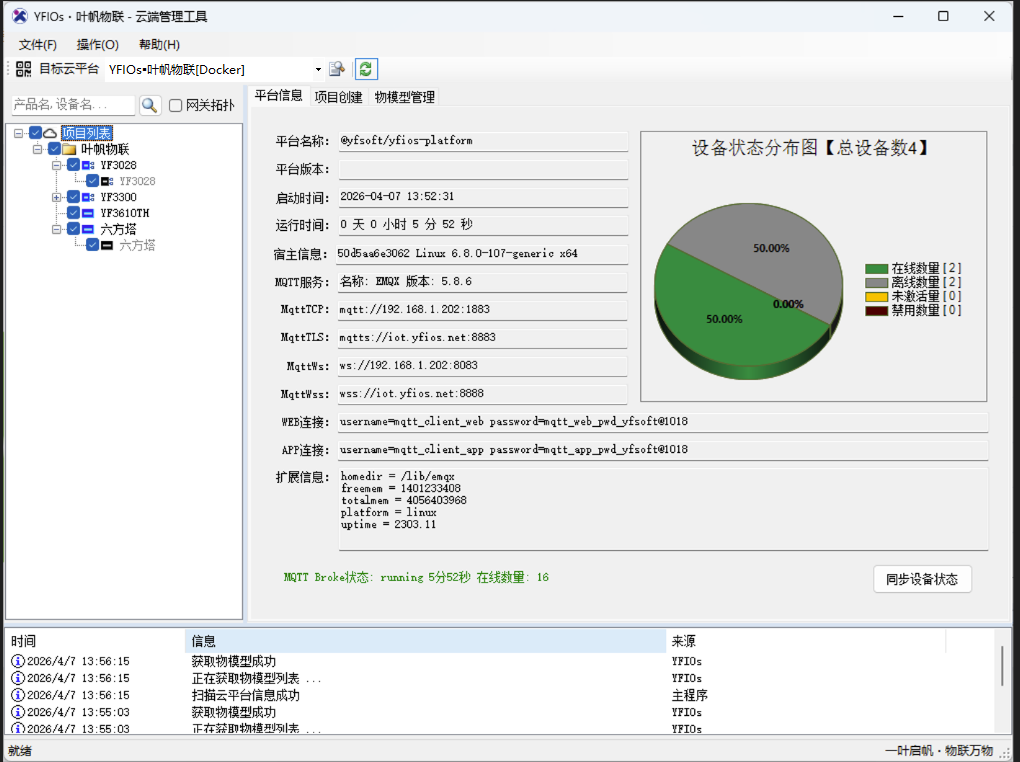

设备在线状态

6.2 实时数据​

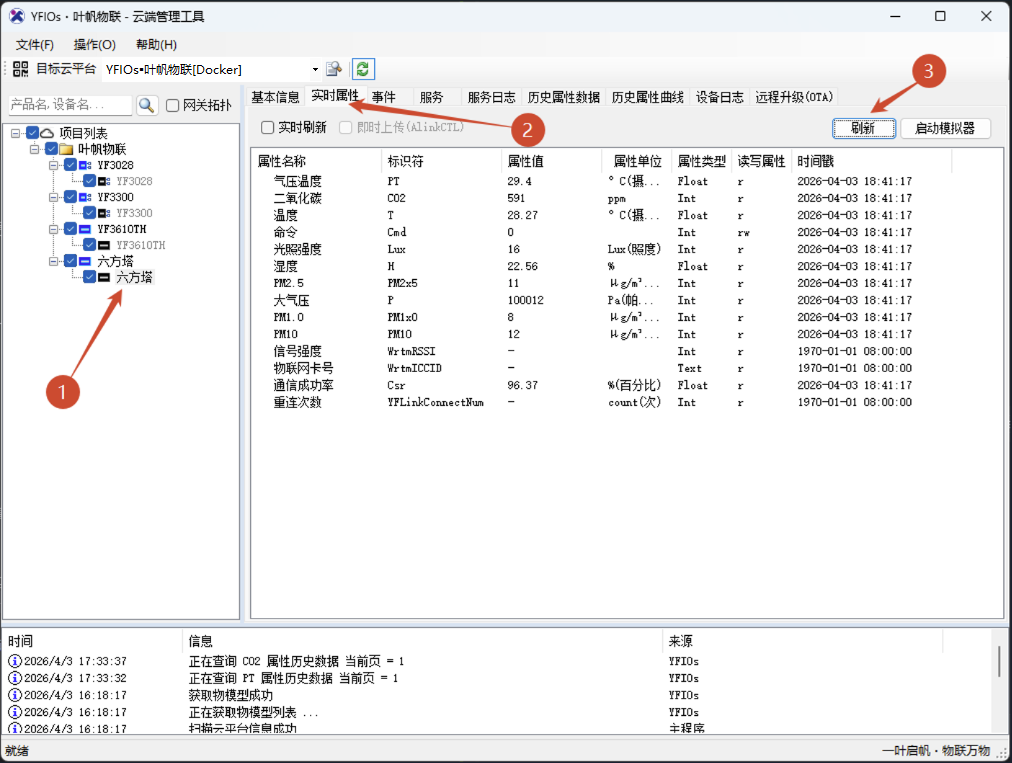

设备实时数据

6.3 历史数据​

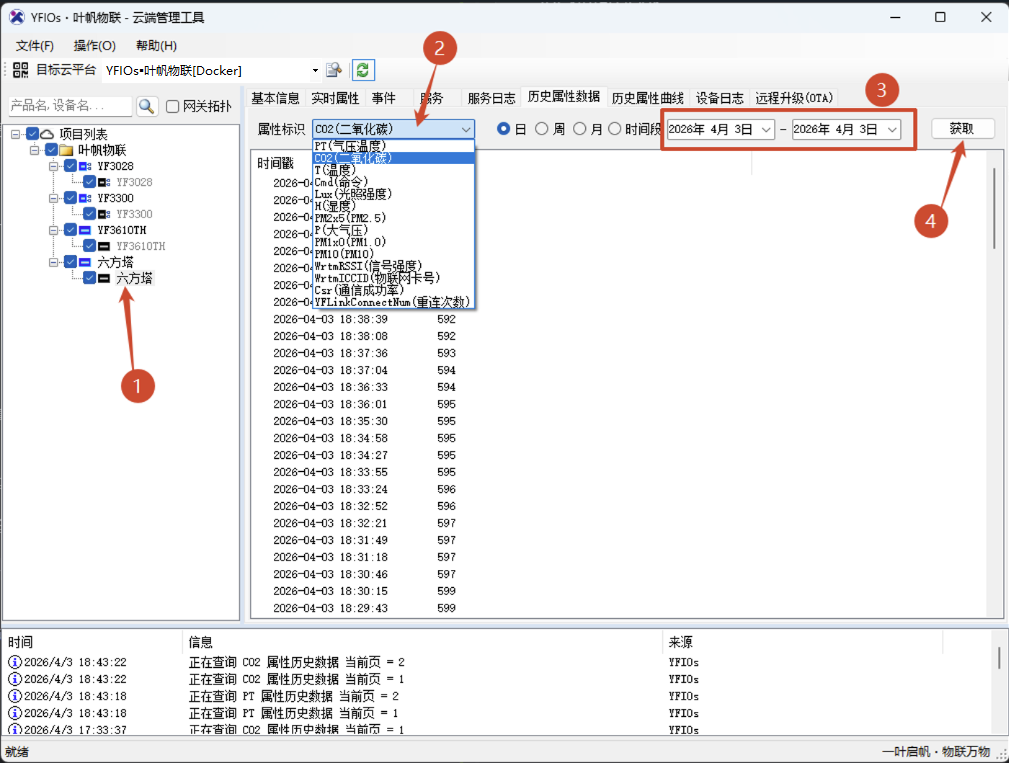

云端工具_历史数据

6.4 历史曲线​

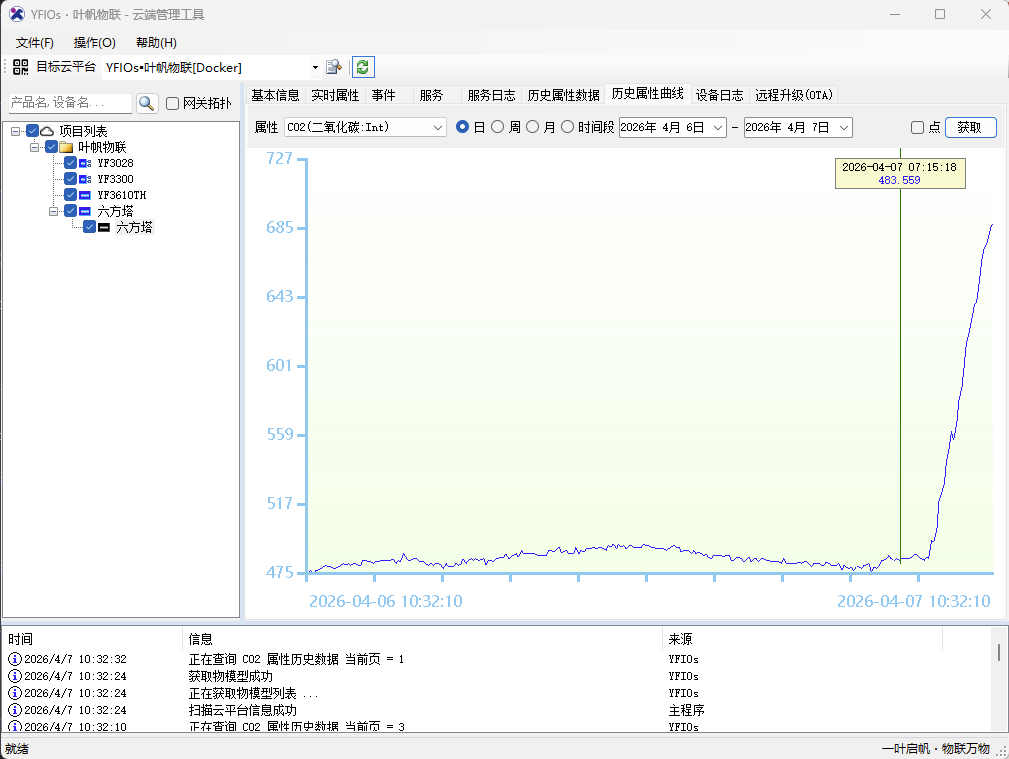

云端工具_历史曲线

提示

通过云端工具可以快速查看设备状态和数据，如需更详细的设备管理和数据分析功能，请登录云端平台。

7. 云端平台查看设备信息​

登录YFIOs云端平台，可以查看设备的详细信息和数据。

7.1 设备基本信息​

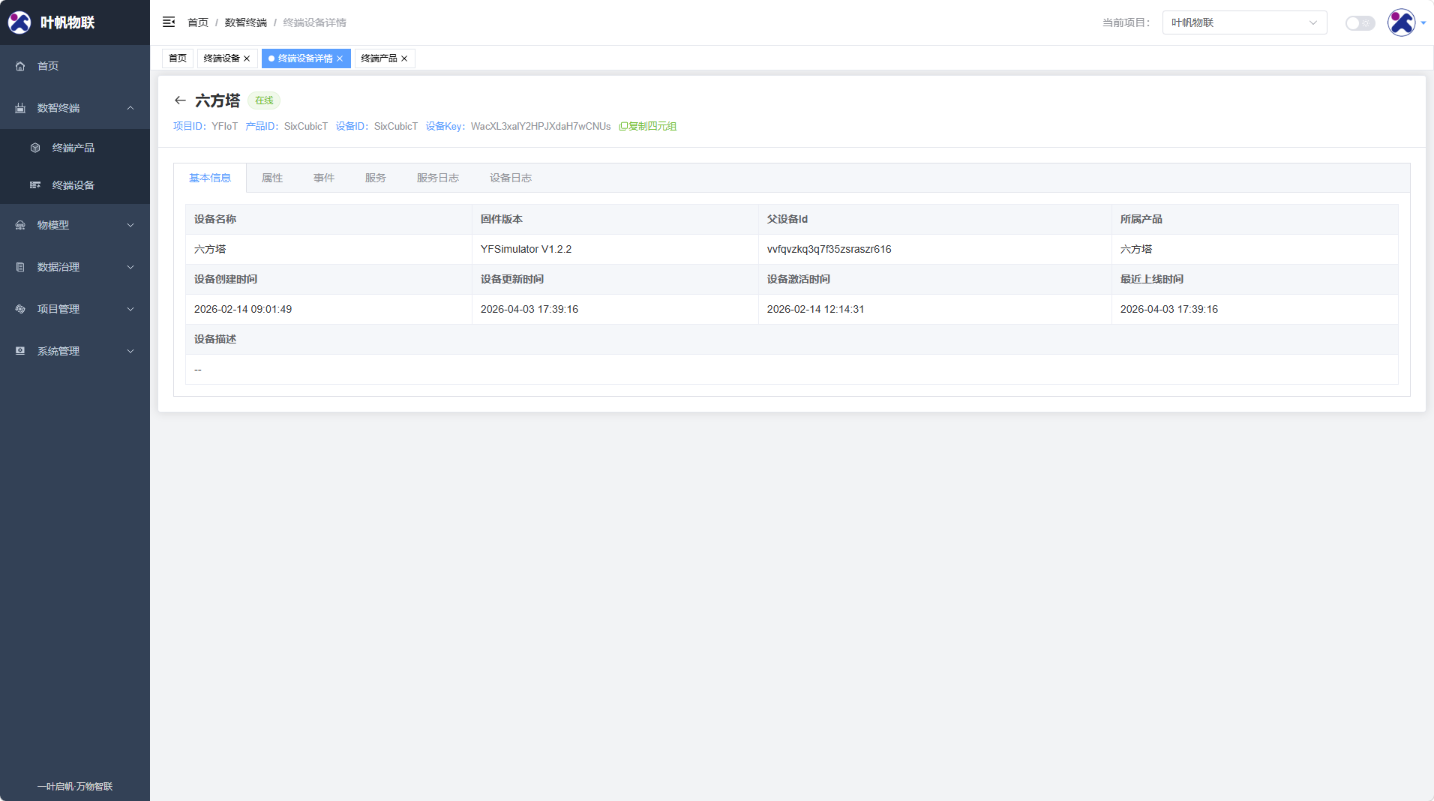

云端平台_六方塔_基本信息

7.2 设备属性​

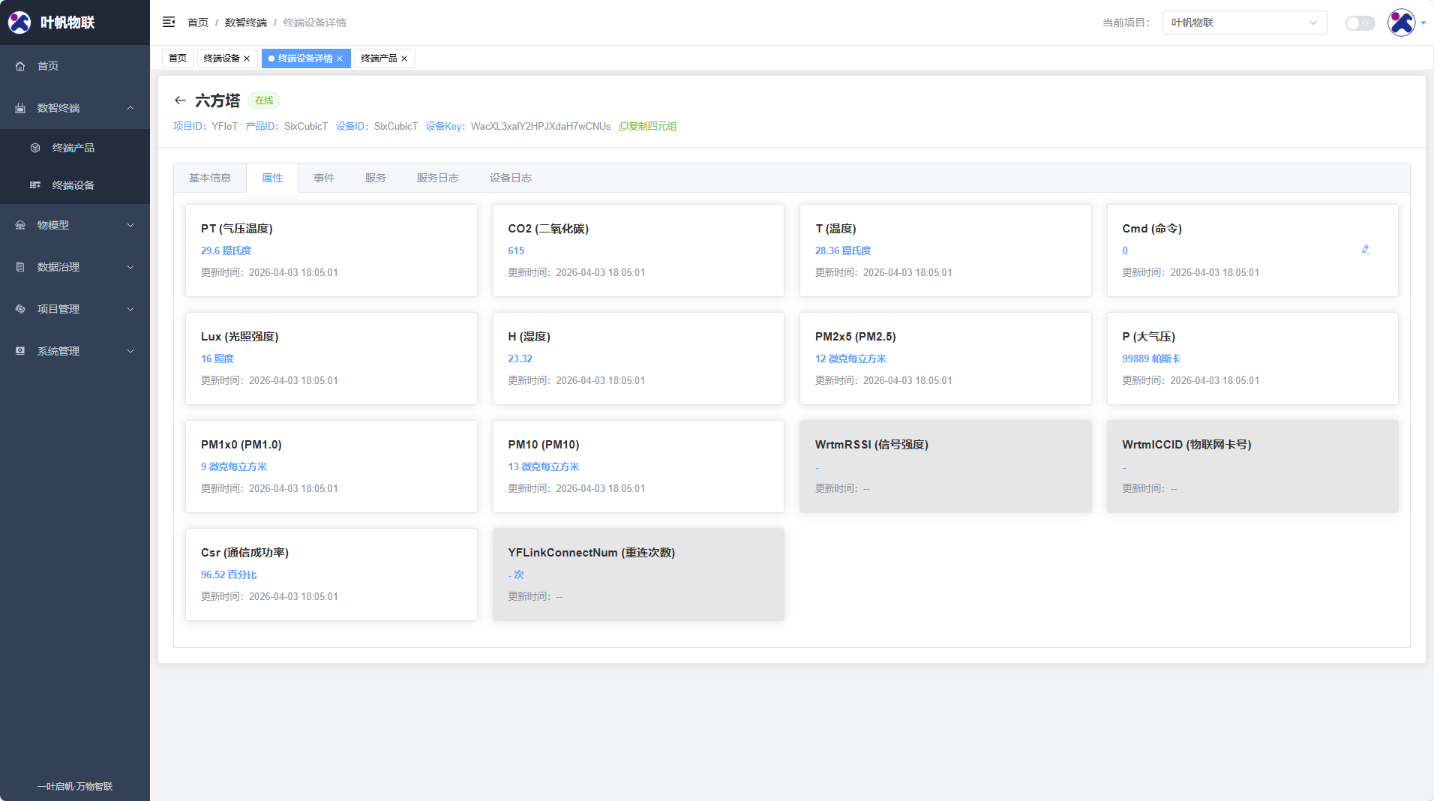

云端平台_六方塔_属性

7.3 设备事件​

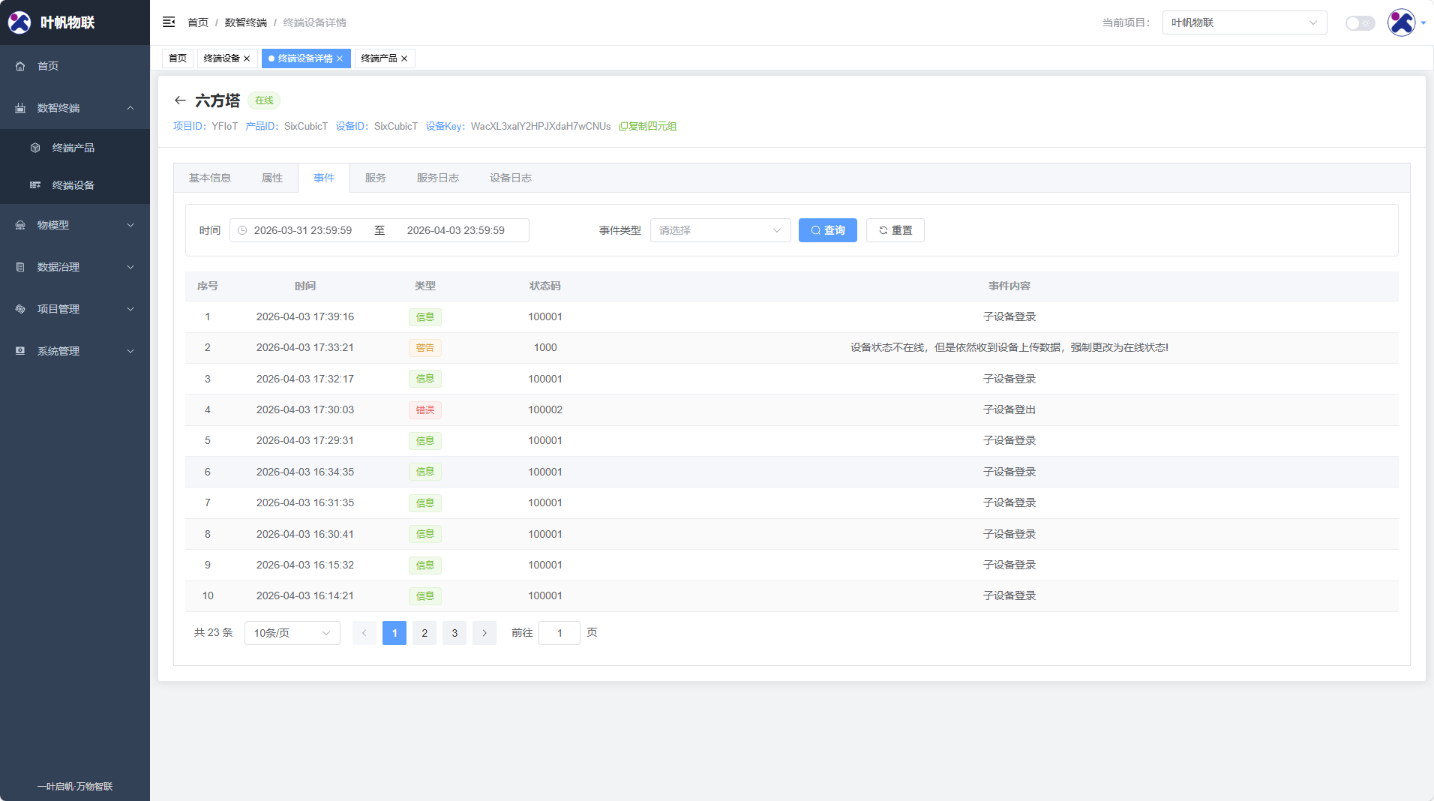

云端平台_六方塔_事件

7.4 数据曲线​

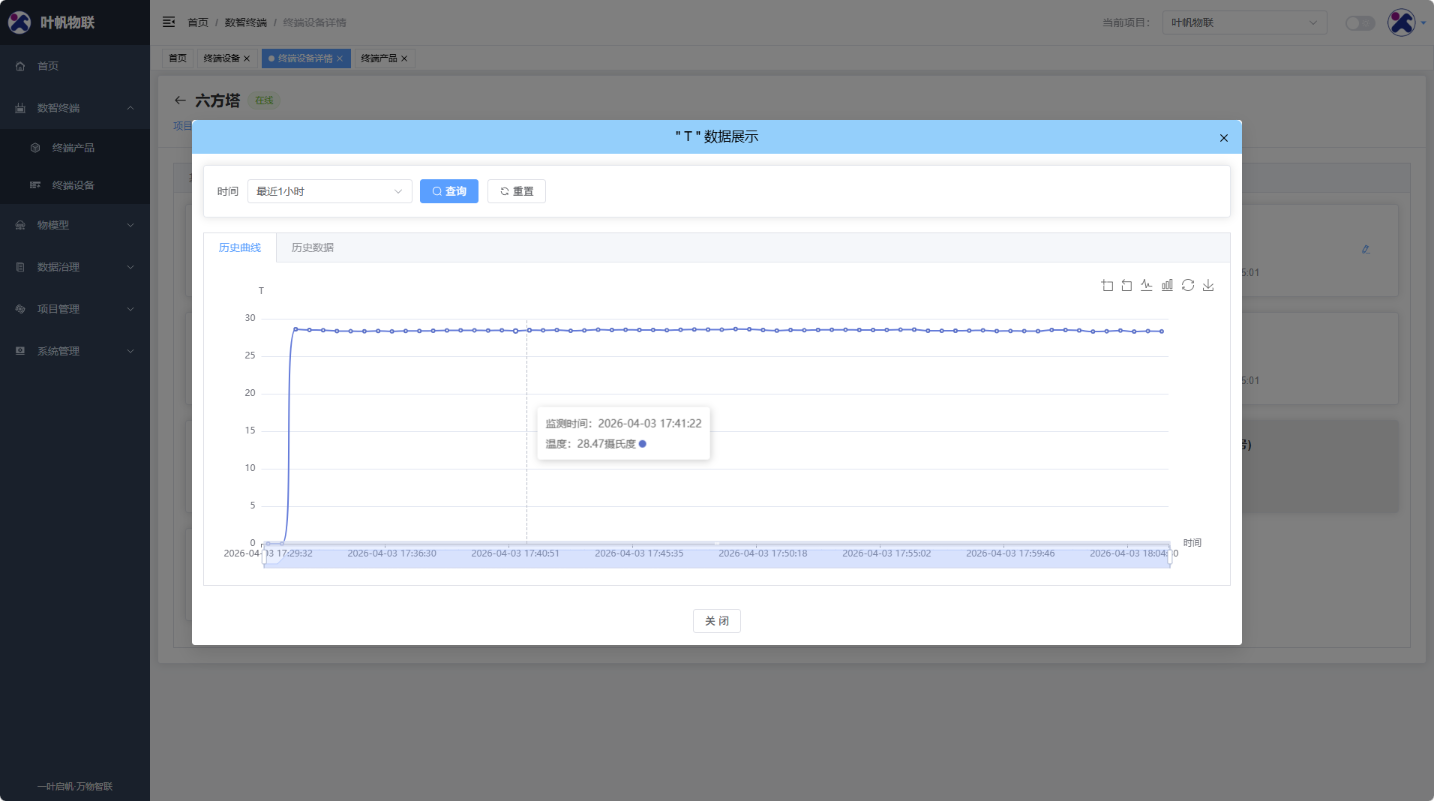

云端平台_六方塔_温度曲线图

7.5 设备日志​

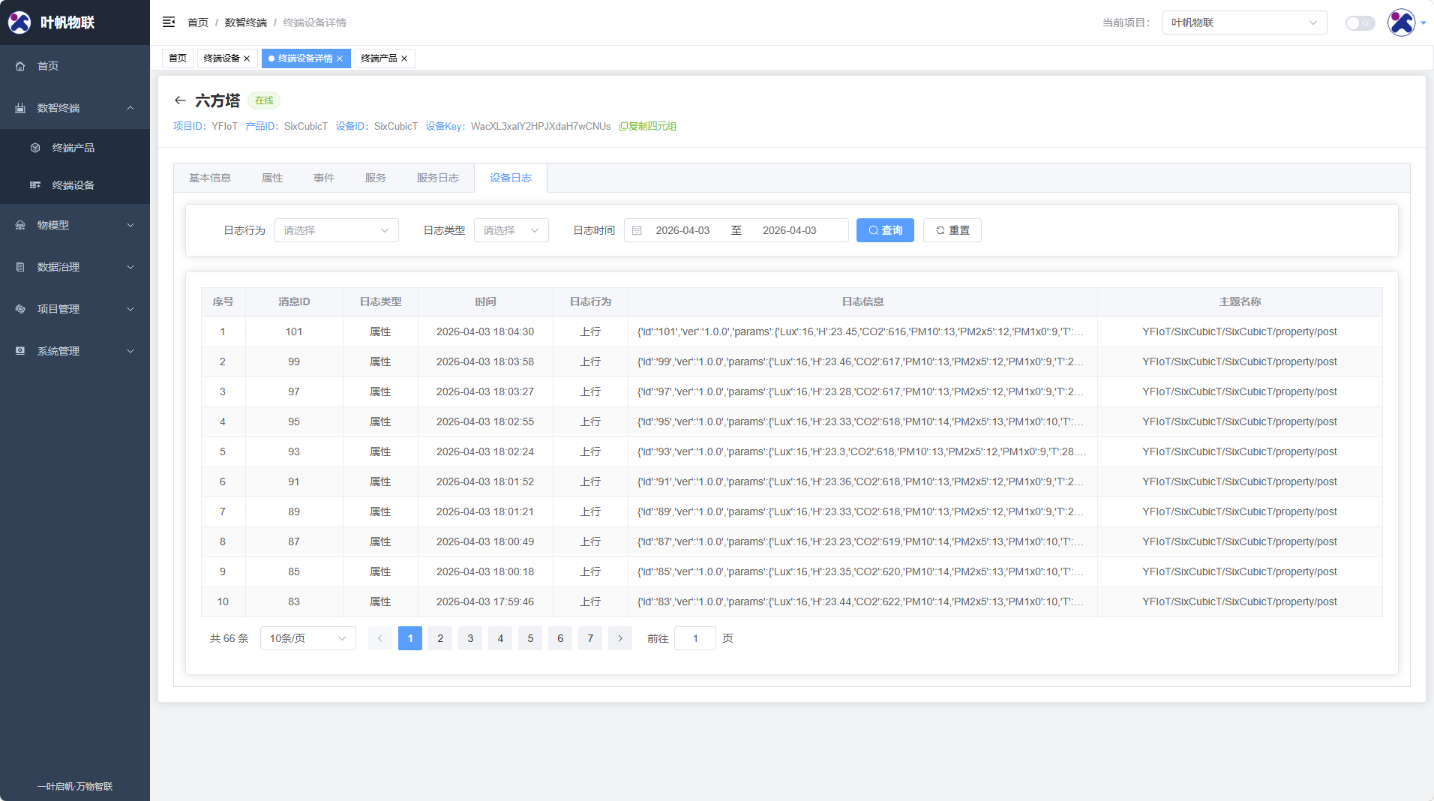

云端平台_六方塔_设备日志

8. 在云端平台创建数据点​

数据点是用于记录和存储传感器数据的配置项。创建数据点后，系统会自动保存传感器采集的数据，方便后续查看历史数据和分析。

8.1 数据点的作用​

  • 数据存储：自动保存传感器采集的数据
  • 历史查询：可以查询任意时间段的历史数据
  • 数据分析：支持数据曲线展示和对比分析
  • 数据导出：可以导出Excel报表
  • 数据开放：将数据点公开给外部应用，支持数据共享和分析

8.2 创建数据点步骤​

步骤1：进入数据点管理

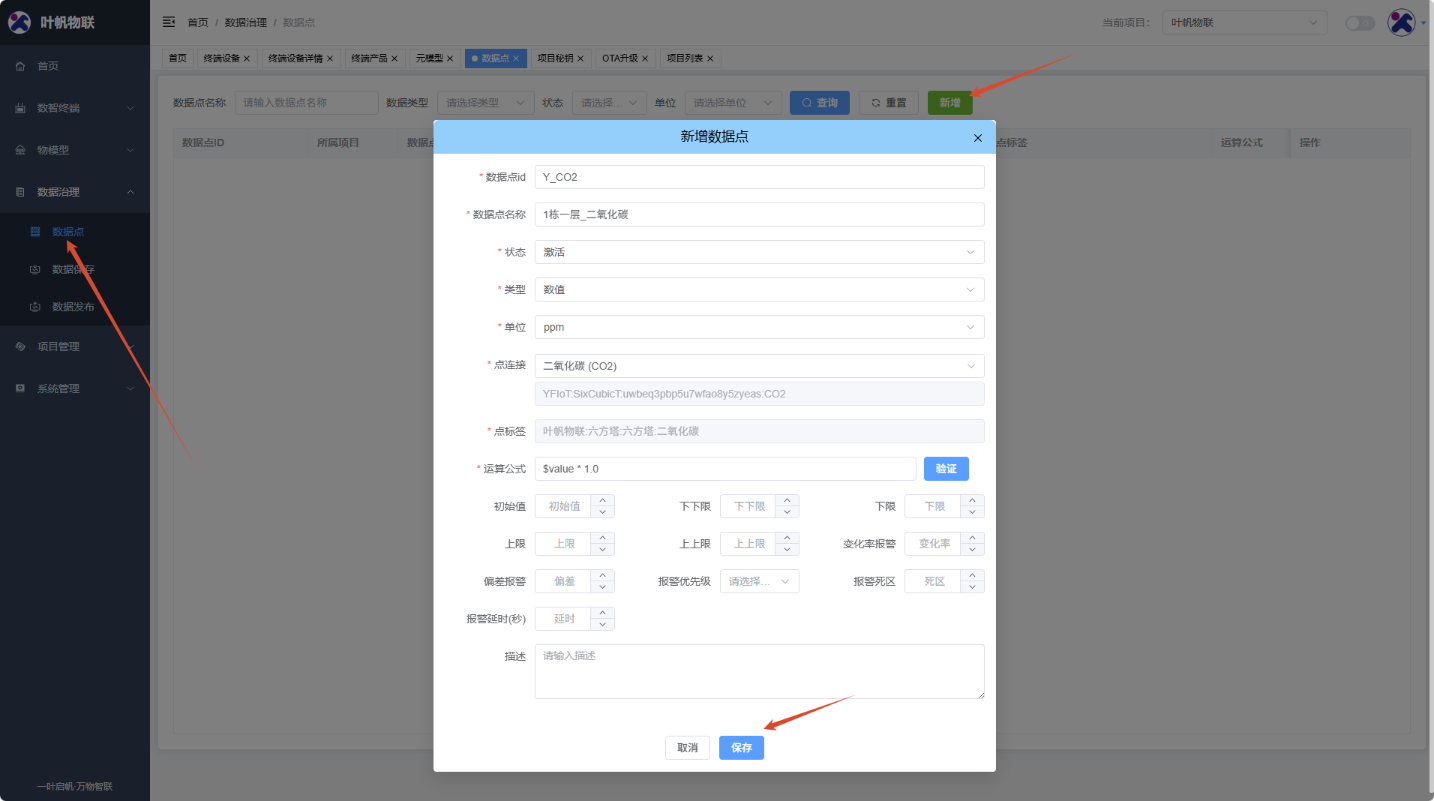

云端平台_新增数据点

步骤2：配置数据点信息

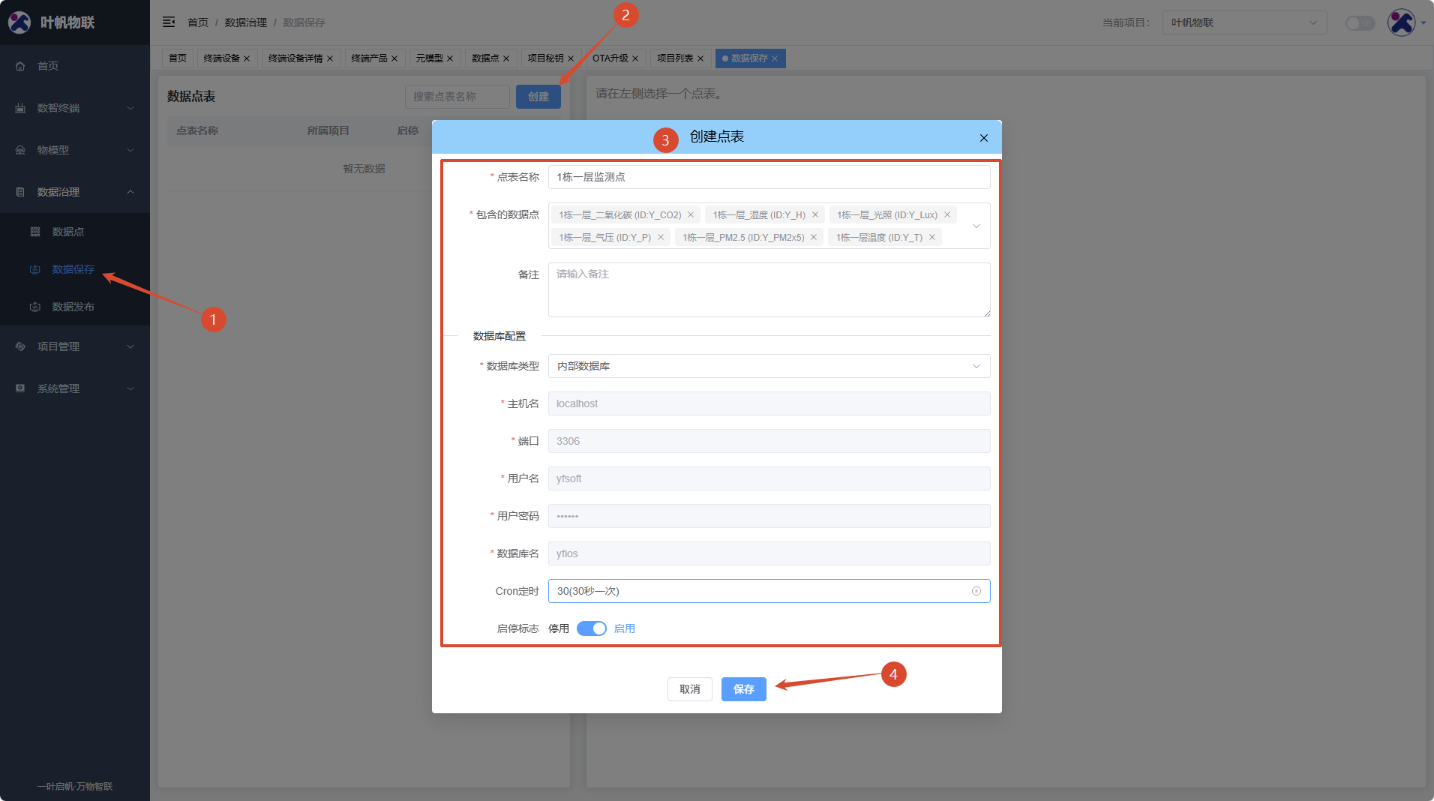

云端平台_创建数据点表

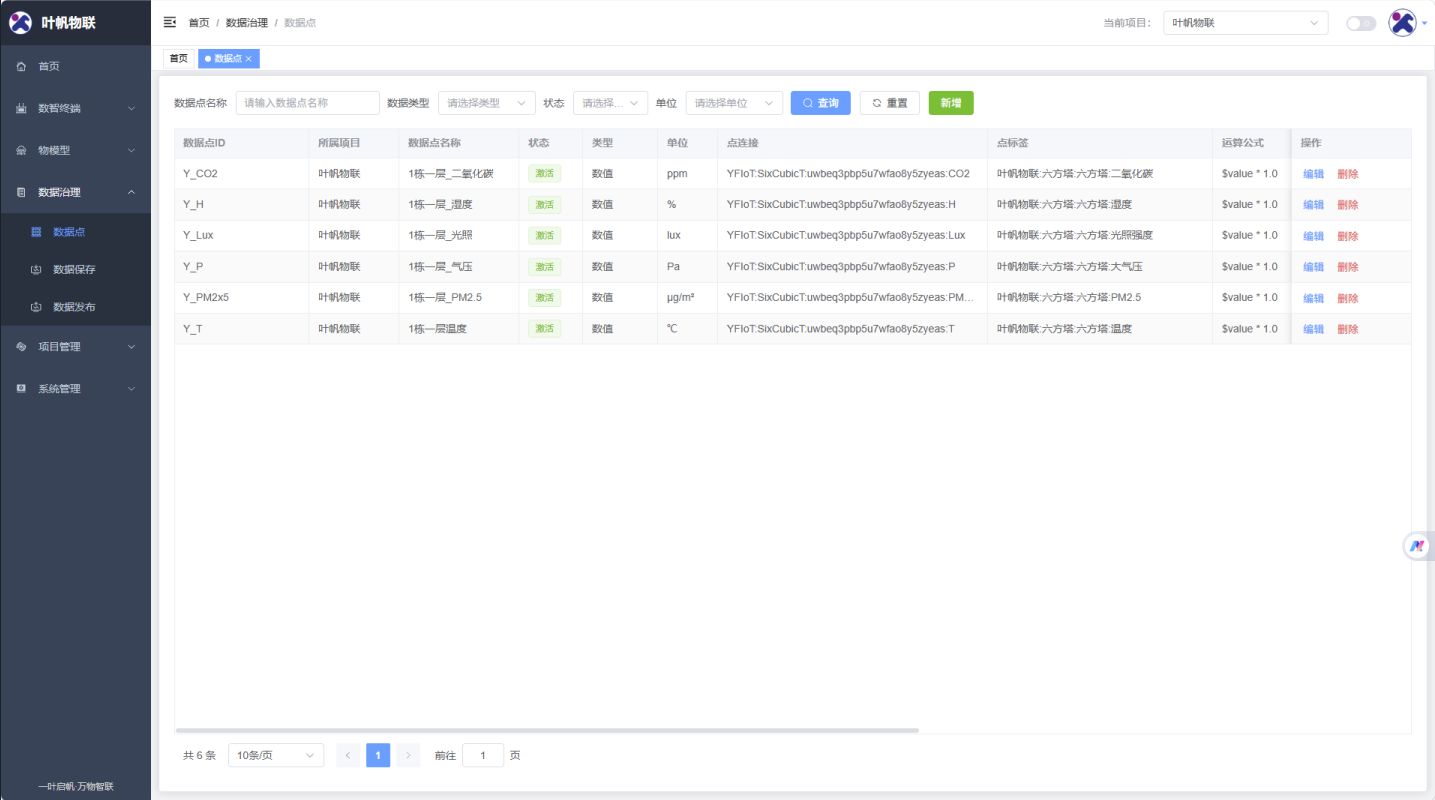

展示：六方塔可配置数据点展示

云端平台_六方塔_数据点展示

提示

数据点创建后，系统会自动开始记录传感器数据。您可以在"历史数据"和"历史曲线"中查看保存的数据。

9. 数据保存与查看​

数据点创建后，系统会自动保存传感器采集的数据，您可以通过历史数据和历史曲线查看和分析数据。

9.1 查看历史数据​

在云端平台可以查看传感器采集的历史数据记录：

功能特点：

  • 时间范围查询：可以查询任意时间段的历史数据
  • 数据详情：查看每个数据点的采集时间、数值等信息
  • 数据筛选：可以按数据点类型筛选查看
  • 数据排序：按时间、数值等排序

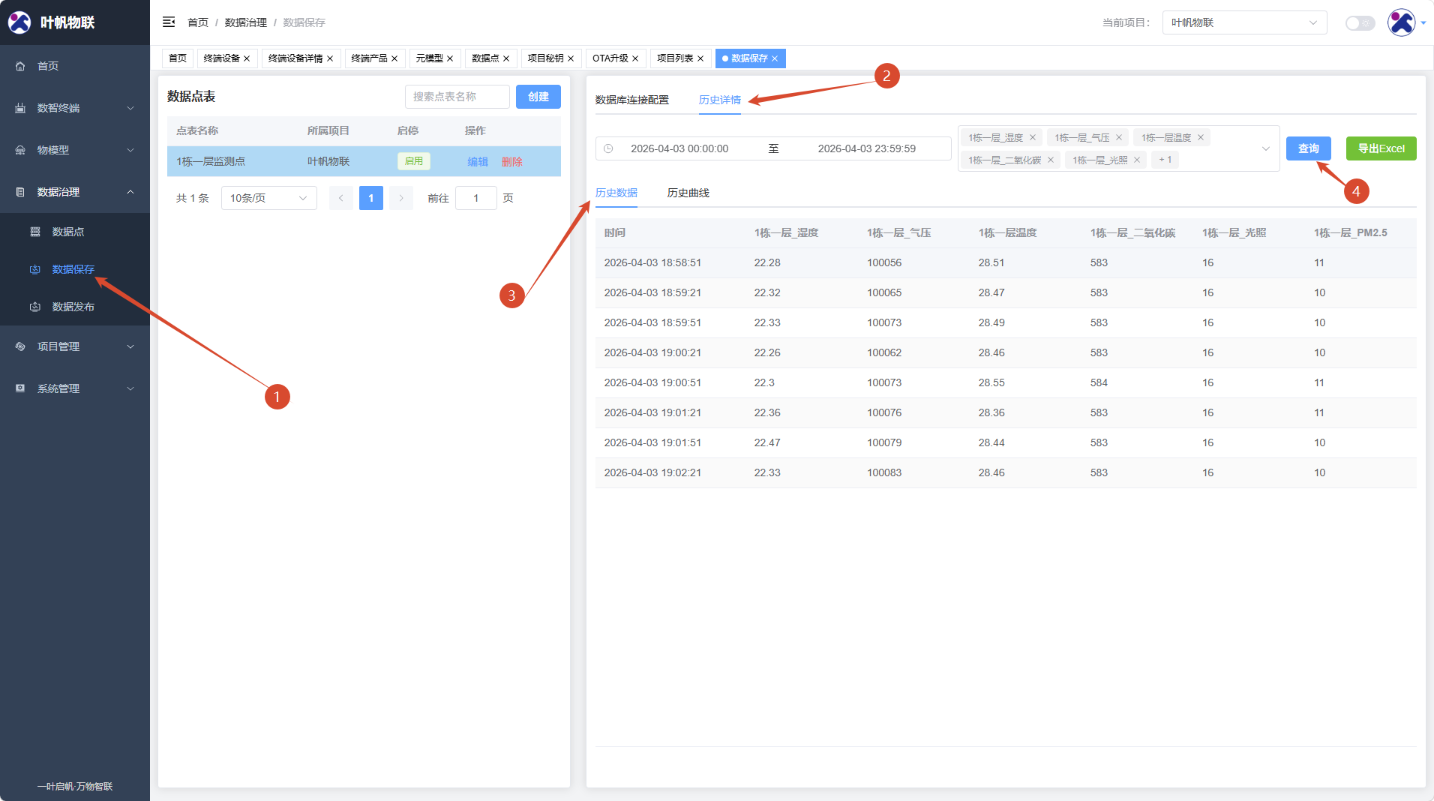

云端平台_点表历史数据

9.2 查看历史曲线​

通过历史曲线可以直观地查看数据变化趋势：

功能特点：

  • 可视化展示：通过图表直观展示数据变化趋势
  • 多数据点对比：支持同时查看多个传感器的数据曲线
  • 时间范围调整：可以设置查看的时间范围
  • 缩放和拖动：支持图表缩放和拖动查看细节
  • 数据导出：可以导出曲线数据

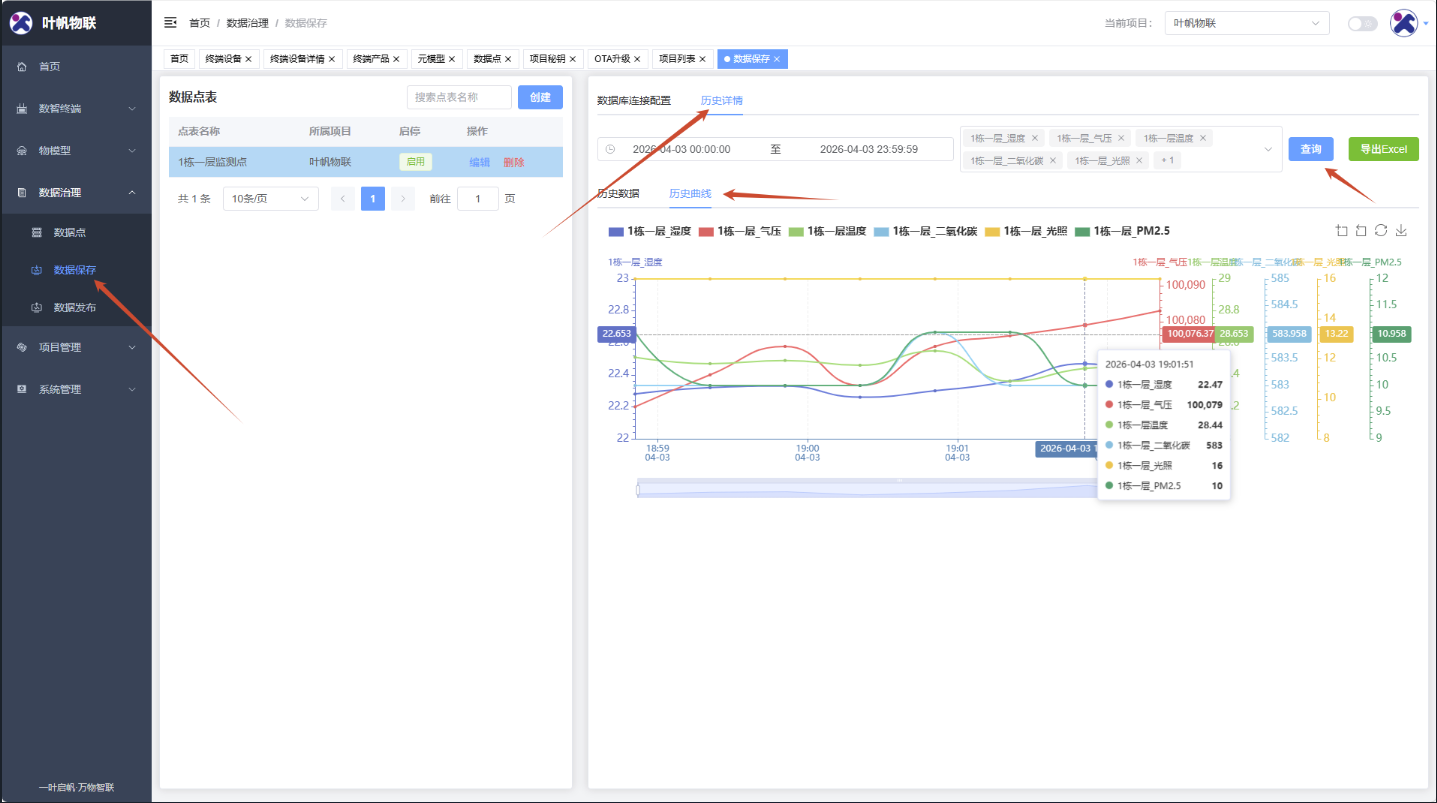

云端平台_点表历史曲线

提示
  • 历史数据适合查看具体的数据值和记录时间
  • 历史曲线适合分析数据变化趋势和对比不同传感器数据

10. 导出Excel报表​

通过云端平台的数据治理功能，可以将传感器历史数据导出为Excel文件，方便进行数据分析和报表制作。

10.1 导出步骤​

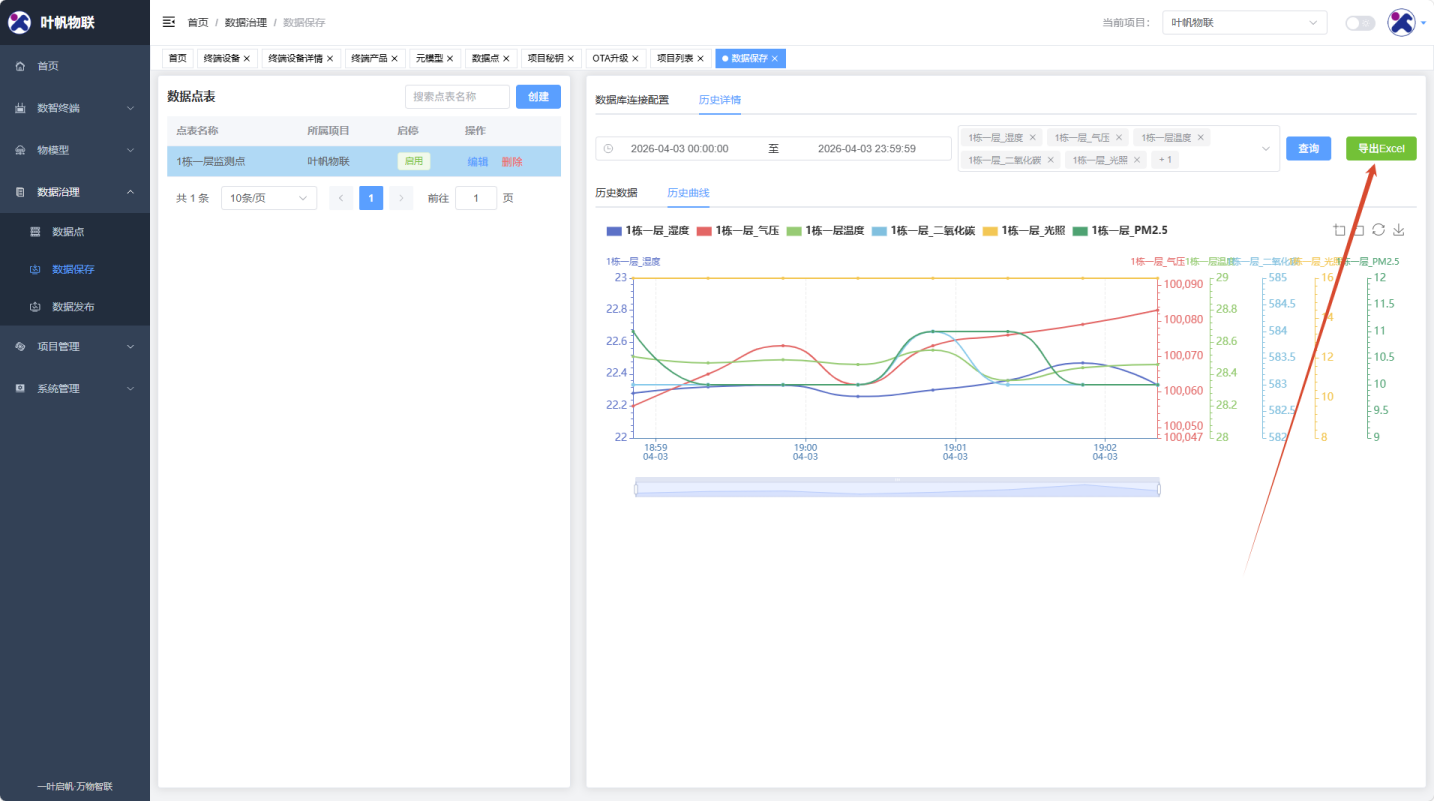

云端平台_导出Excel

10.2 Excel文件内容​

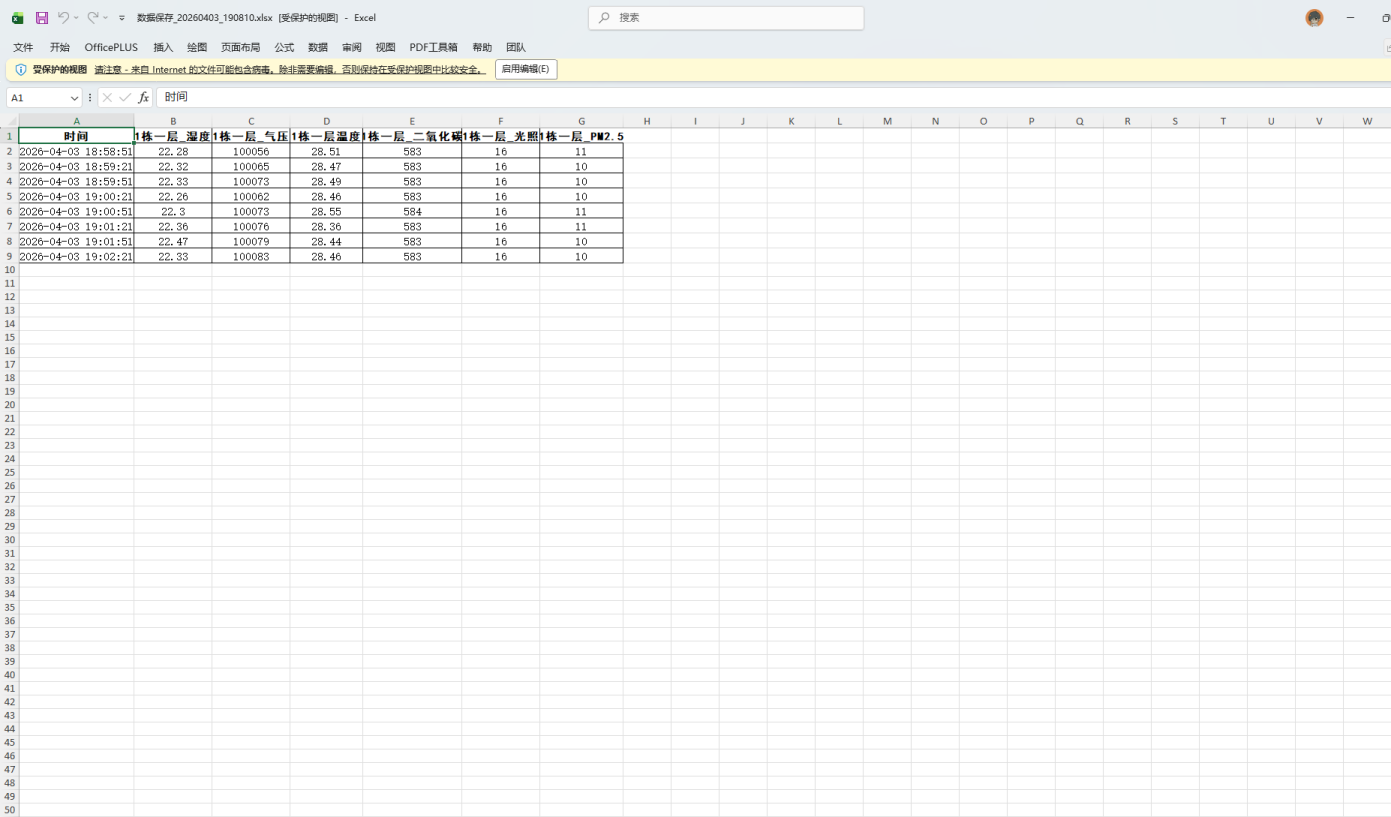

Excel文件展示

10.3 应用场景​

导出的Excel文件可用于：

  • 数据分析：使用Excel或其他数据分析工具进行深度分析
  • 报表制作：制作日报、周报、月报等数据报表
  • 长期存档：保存历史数据，满足合规要求
  • 系统集成：与其他业务系统对接，实现数据共享
提示
  • 建议定期导出数据，做好数据备份
  • 导出时间范围不宜过长，以免文件过大
  • 可以使用Excel的数据透视表功能进行数据分析
