NanoFW 开发环境搭建

核心概念澄清

nanoFramework 是一个允许使用 C# 编写嵌入式应用程序的跨平台框架。开发流程分为两个层面：

• 底层固件：nanoFramework 运行时，提供 C# 与硬件之间的桥梁（本文重点）
• 应用层开发：使用 C# 编写业务逻辑

获取固件有两种方式：

1. 官方预编译固件（推荐）：使用 nanoff 工具一键下载刷入，适合大多数开发者
2. 自行编译固件（高级）：从 nf-interpreter 源码编译，适合需要定制底层功能的开发者

---

准备工作

1. 安装 .NET SDK

nanoff 是基于 .NET 的全局工具，必须先安装 .NET 环境。

• 前往 微软官网 下载并安装 .NET 10.0 SDK（或其他版本）
• 打开 PowerShell 验证安装：

dotnet --version

显示版本号（如 10.0.xxx）即表示安装成功。

2. 安装 nanoff 工具

nanoff 是 nanoFramework 固件刷写和管理工具，执行以下命令安装：

dotnet tool install -g nanoff

验证安装：

nanoff --version

提示：如果提示 "nanoff 不是内部命令"，请将 .NET 全局工具路径 添加到系统环境变量 PATH：

• Windows: %USERPROFILE%\.dotnet\tools
• Mac/Linux: ~/.dotnet/tools

固件获取方式

方式一：使用官方预编译固件（推荐）

此方法简单快捷，适合大多数开发者使用官方稳定版本。官方固件经过严格测试，稳定性有保障。

官方固件仓库：nanoFramework 官方预编译固件托管在 cloudsmith.io，你也可以直接访问该网站手动下载固件文件。

查看可用固件版本

打开 PowerShell，执行以下命令查看支持的固件版本：

# 查看 ESP32 系列固件
nanoff --listtargets --platform esp32

# 查看所有平台的固件
nanoff --listtargets

步骤 1：进入下载模式

ESP32 必须进入下载模式才能刷写固件：

1. 按住开发板上的 BOOT 键不放
2. 开发板上电，烧录程序
3. 松开 BOOT 键

步骤 2：查看可用串口

在刷写前，先查看当前可用的串口号：

nanoff --listports

重要提示：ESP32-S3 有两套运行模式，对应不同的串口：

• 下载模式：按住 BOOT 键进入，显示一个 COM 端口（用于刷写固件）
• 正常运行模式：正常启动，显示另一个 COM 端口（用于程序调试）

刷写固件时必须使用下载模式对应的串口。

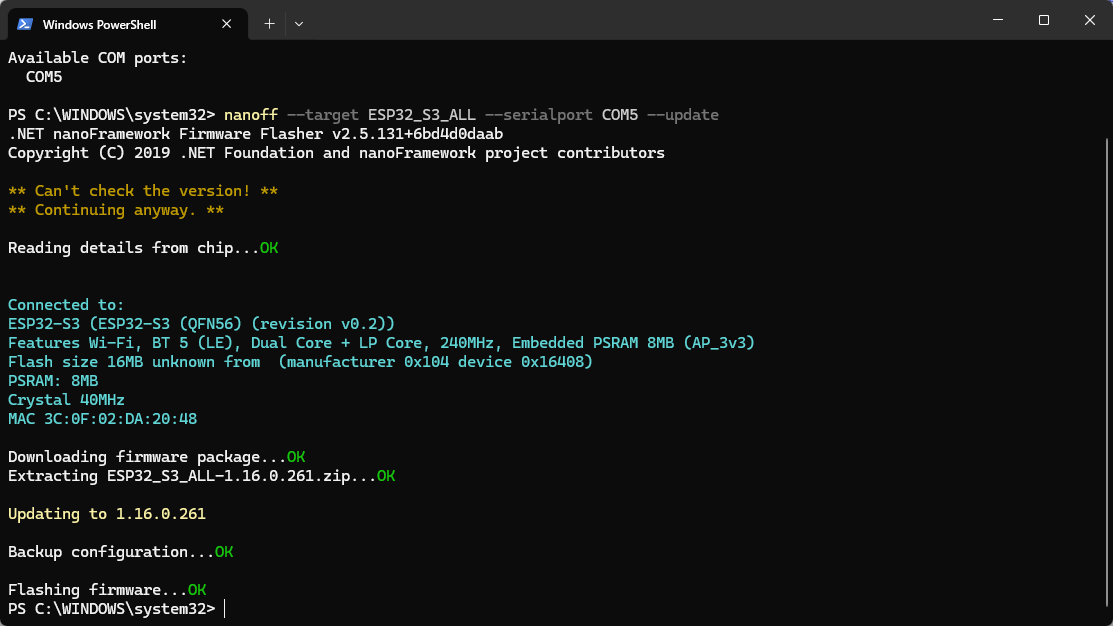

步骤 3：刷写官方固件

在 PowerShell 中执行以下命令（将 COM5 替换为你的下载模式串口号）：

# 刷写完整功能版本，--masserase 选项会擦除所有数据，包括固件和配置
nanoff --target ESP32_S3_ALL --serialport COM5 --update --masserase

步骤 4：验证刷写结果

执行后 nanoff 会自动从 GitHub 下载最新固件并烧录到开发板。当看到 Flashing firmware...OK 提示时，表示刷写成功。

此时开发板会自动重启，已具备运行 C# 代码的能力。下次开发时无需再进入下载模式，直接连接即可。

方式二：自行编译底层固件（高级）

适合需要定制底层功能、调试内核或学习底层原理的高级开发者。

步骤 1：克隆 nf-interpreter 源码

git clone https://github.com/nanoframework/nf-interpreter.git
cd nf-interpreter
git submodule update --init --recursive

步骤 2：安装 ESP-IDF

建议安装 ESP-IDF 5.5.4 版本，这是 nanoframework 官方编译 ESP32 固件时使用的版本。

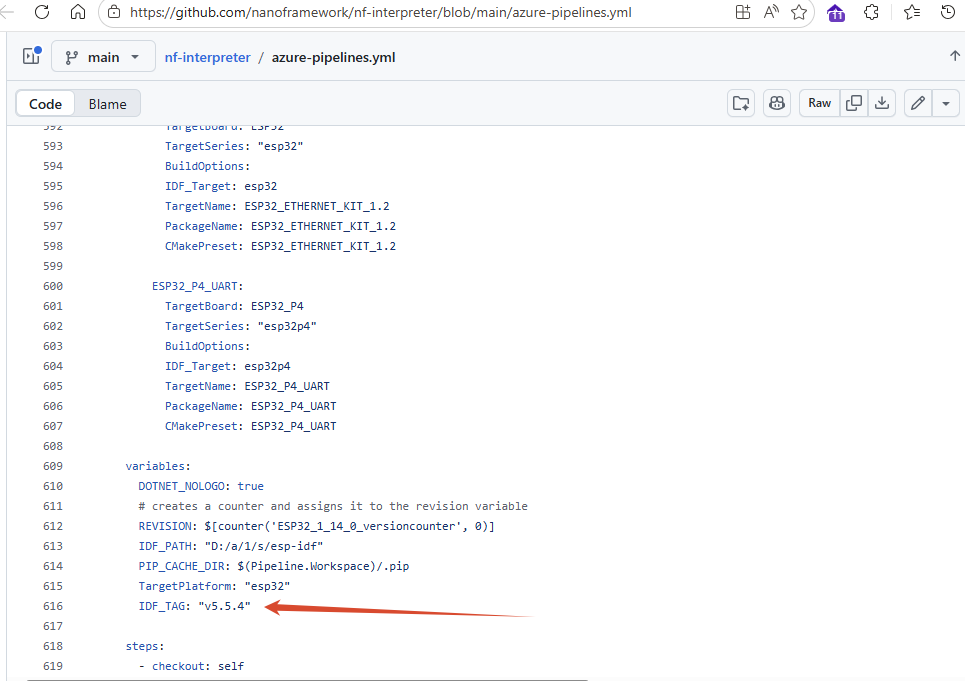

版本依据来自官方 CI 配置文件：azure-pipelines.yml

步骤 3：安装 SRecord 工具

下载并安装 SRecord 工具，请记住安装路径（默认安装路径通常为 C:\Program Files\SRecord\bin），后续配置编译环境时需要用到。

步骤 4：配置编译环境

4.1 生成配置文件

进入 config 目录，复制模板文件生成真实配置：

cd nf-interpreter\config
copy user-tools-repos.TEMPLATE.json user-tools-repos.json
copy user-prefs.TEMPLATE.json user-prefs.json
copy user-kconfig.conf.TEMPLATE user-kconfig.conf

4.2 配置编译工具

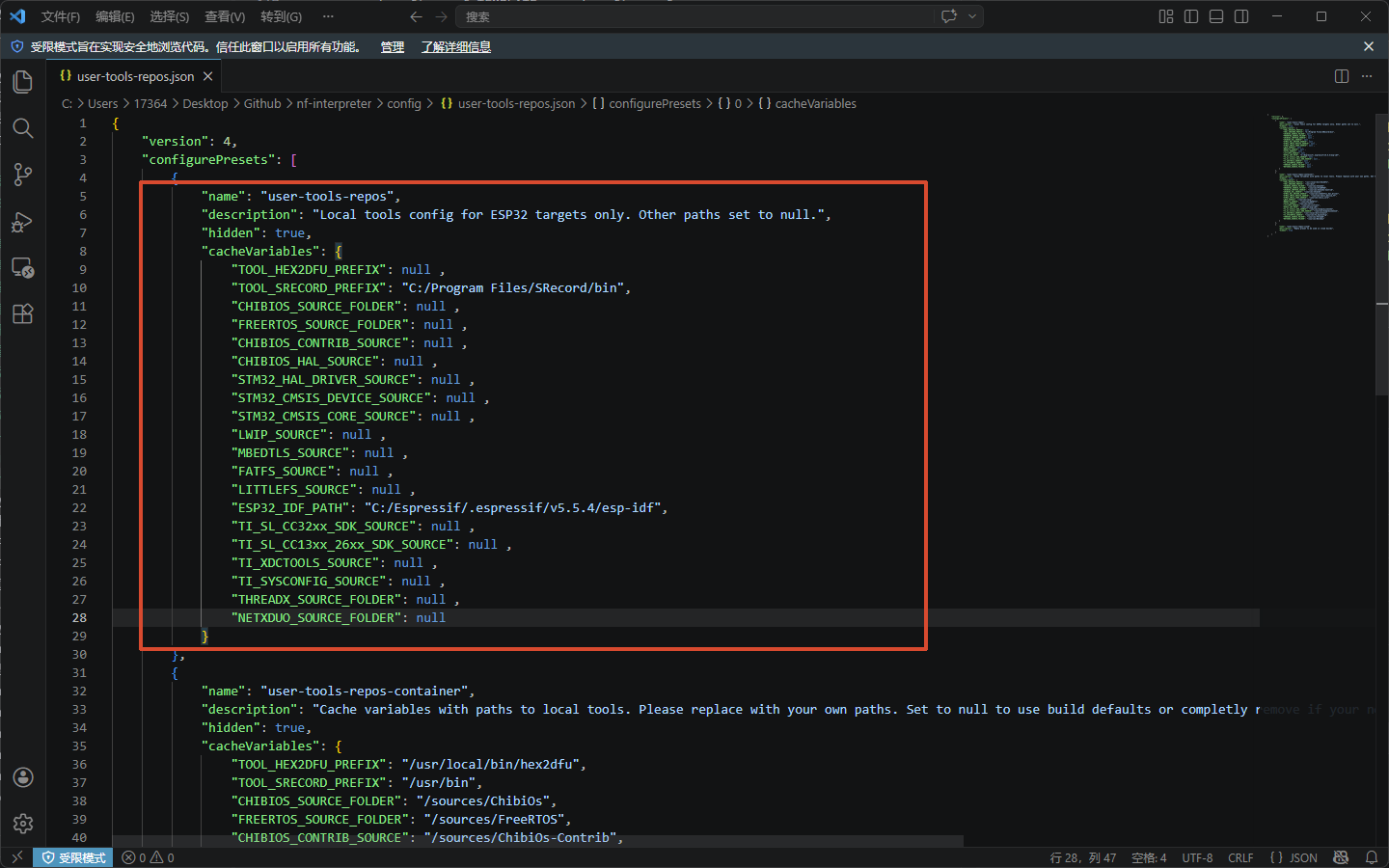

使用 VS Code 打开 user-tools-repos.json，进行以下修改：

1. 配置 SRecord 路径（添加到文件中）：

   "TOOL_SRECORD_PREFIX": "C:/Program Files/SRecord/bin"

2. 修改 ESP-IDF 路径：

   • 找到 "ESP32_IDF_PATH": "<absolute-path-to-the-IDF-folder-mind-the-forward-slashes>"
   • 替换为实际路径（注意使用正斜杠 /）：

     "ESP32_IDF_PATH": "C:/Espressif/.espressif/v5.5.4/esp-idf"

3. 修改配置名称：

   • 将第 5 行 "name": "user-tools-repos-local" 改为 "name": "user-tools-repos"

4. 其他以 <path-to-... 开头的变量保持默认值或设置为 null 即可。

4.3 添加自定义板卡配置

为 YF3300_ESP32S3 创建配置文件：

cd nf-interpreter
copy targets\ESP32\defconfig\ESP32_S3_ALL_defconfig targets\ESP32\defconfig\YF3300_ESP32S3_defconfig

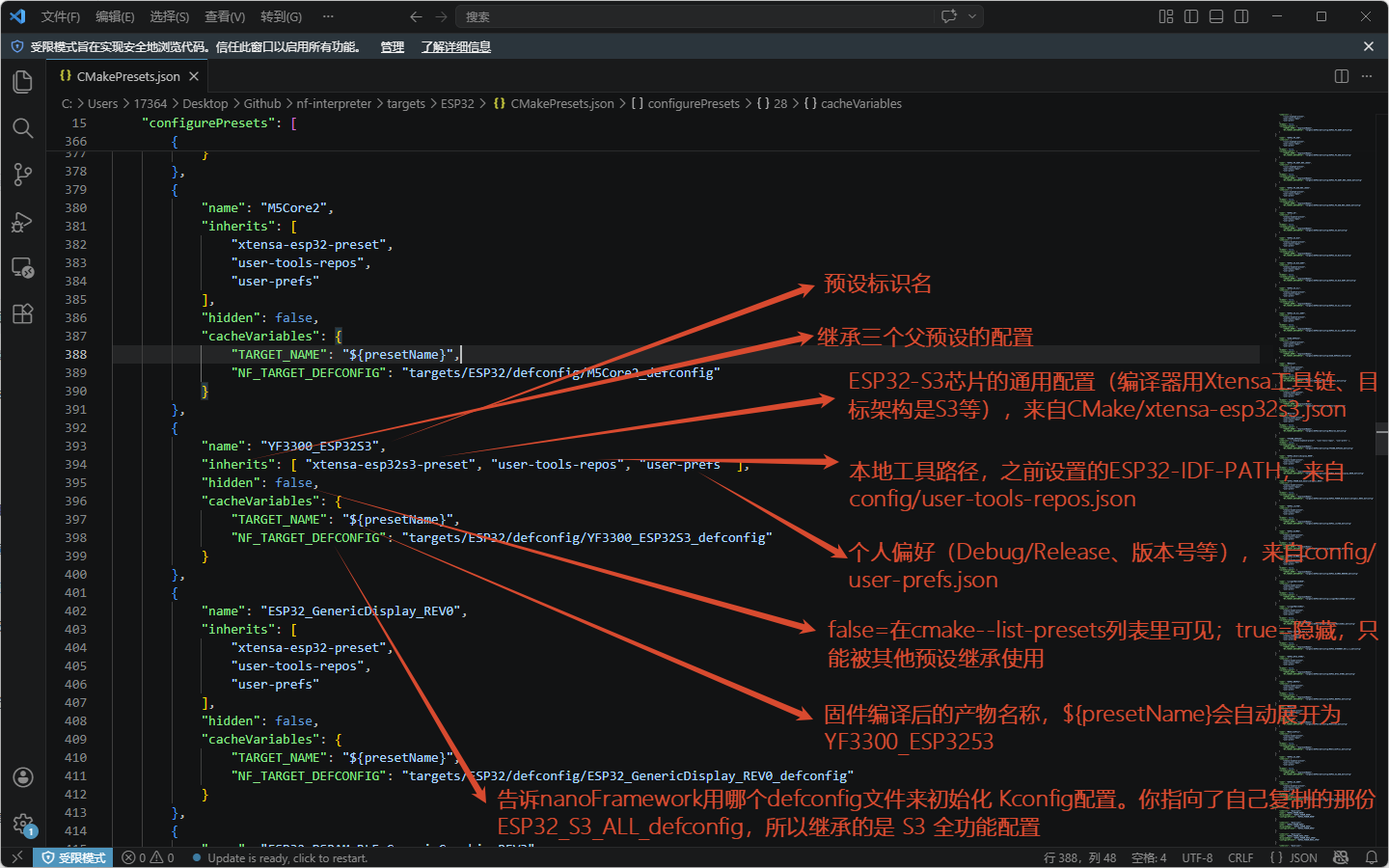

打开 targets/ESP32/CMakePresets.json，在 configurePresets 数组末尾添加：

{
  "name": "YF3300_ESP32S3",
  "inherits": [ "xtensa-esp32s3-preset", "user-tools-repos", "user-prefs" ],
  "hidden": false,
  "cacheVariables": {
    "TARGET_NAME": "${presetName}",
    "NF_TARGET_DEFCONFIG": "targets/ESP32/defconfig/YF3300_ESP32S3_defconfig"
  }
}

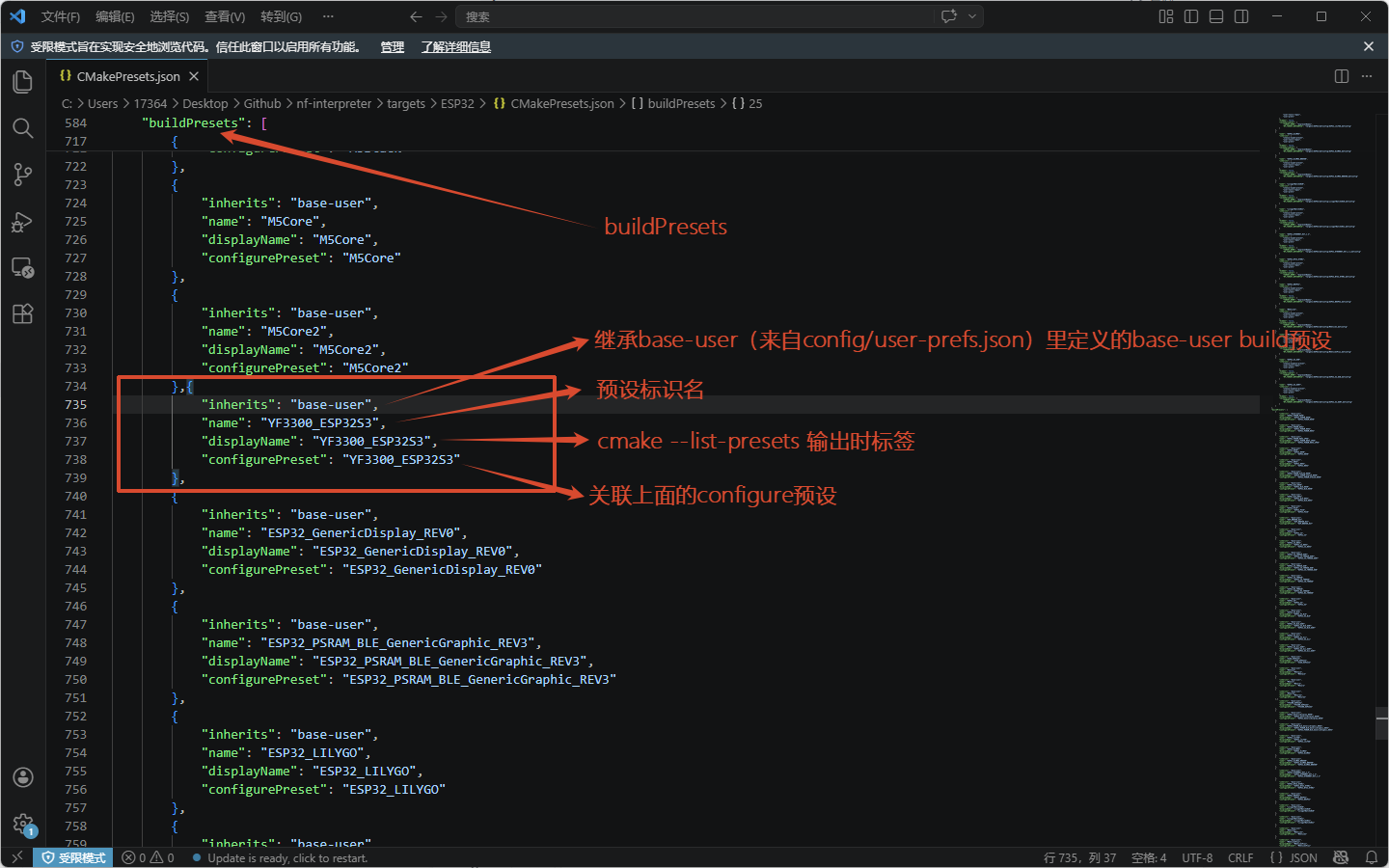

在 buildPresets 数组末尾添加：

{
  "inherits": "base-user",
  "name": "YF3300_ESP32S3",
  "displayName": "YF3300_ESP32S3",
  "configurePreset": "YF3300_ESP32S3"
}

步骤 5：编译固件

5.1 激活 ESP-IDF 环境

在开始编译前，请确保已激活 ESP-IDF 5.5.4 环境。打开 IDF_v5.5.4_Powershell 终端。

5.2 检查预设配置

cd nf-interpreter
cmake --list-presets

确认输出中包含 YF3300_ESP32S3。

5.3 生成构建树

cmake --preset YF3300_ESP32S3 -B build

5.4 修复 ESP-IDF v5.5.4 RAS 服务编译错误

问题说明：ESP-IDF v5.5.4 中的 ble_svc_ras.c（RAS 服务，用于测距/信道探测）仅支持 ESP32-C6，并非普通蓝牙必需组件，ESP32-S3 编译时会报错。官方文档参考：ble_chan_sound_reflector

解决方案：在项目根目录的 CMakeLists.txt 文件末尾添加以下代码：

# Fix ESP-IDF v5.5.4 NimBLE RAS service compile error for ESP32-S3
if(TARGET __idf_bt)
    get_target_property(BT_SRCS __idf_bt SOURCES)
    list(FILTER BT_SRCS EXCLUDE REGEX ".*ble_svc_ras\\.c$")
    set_target_properties(__idf_bt PROPERTIES SOURCES "${BT_SRCS}")
endif()

原理说明：

• if(TARGET __idf_bt)：判断蓝牙组件是否存在，关闭蓝牙时自动失效
• list(FILTER ... EXCLUDE ...)：从蓝牙组件源文件列表中剔除 ble_svc_ras.c
• 此方法不修改 ESP-IDF 源码，仅对当前项目生效，升级 ESP-IDF 后自动兼容

5.5 执行编译

# 清理旧构建（首次编译可跳过）
Remove-Item -Path sdkconfig -Force -ErrorAction SilentlyContinue
Remove-Item -Recurse -Force build -ErrorAction SilentlyContinue

# 重新生成构建树
cmake --preset YF3300_ESP32S3 -B build

# 开始编译（耗时较长，请耐心等待）
cmake --build build

步骤 6：刷写自定义固件

6.1 编译产物说明

编译完成后，build 目录下会生成以下固件文件：

文件类型	路径	说明
Bootloader	build/bootloader/bootloader.bin	引导程序
分区表	build/partitions_*.bin	根据 Flash 大小选择
主固件	build/nanoCLR.bin	nanoFramework 核心固件

分区表选择建议：

• 4MB 闪存：partitions_4mb.bin
• 8MB 闪存：partitions_8mb.bin
• 16MB 闪存：partitions_16mb.bin
• 32MB 闪存：partitions_32mb.bin

6.2 烧录固件（推荐）

将开发板进入下载模式后，执行以下命令烧录：

cd nf-interpreter
cmake --build build --target flash

6.3 手动使用 esptool（备选）

若需手动控制，可参考 build 目录下的 flasher_args.json/flash_args，大致命令形式（以 COM4 为例）：

esptool.py -p COM4 -b 460800 ^
  --before default_reset --after hard_reset ^
  -f esp32s3 ^
  --flash_mode dio --flash_freq 80m --flash_size detect ^
  0x0 build/bootloader/bootloader.bin ^
  0x8000 build/partition_table/partition-table.bin ^
  0x10000 build/nanoCLR.bin

---

配置 Visual Studio 开发环境

1. 安装 Visual Studio

• 下载并安装 Visual Studio 2026（社区版免费）：Visual Studio 官网
• 安装时勾选以下工作负载：
  • .NET 桌面开发
  • 使用 C++ 的桌面开发（用于某些底层调试工具）

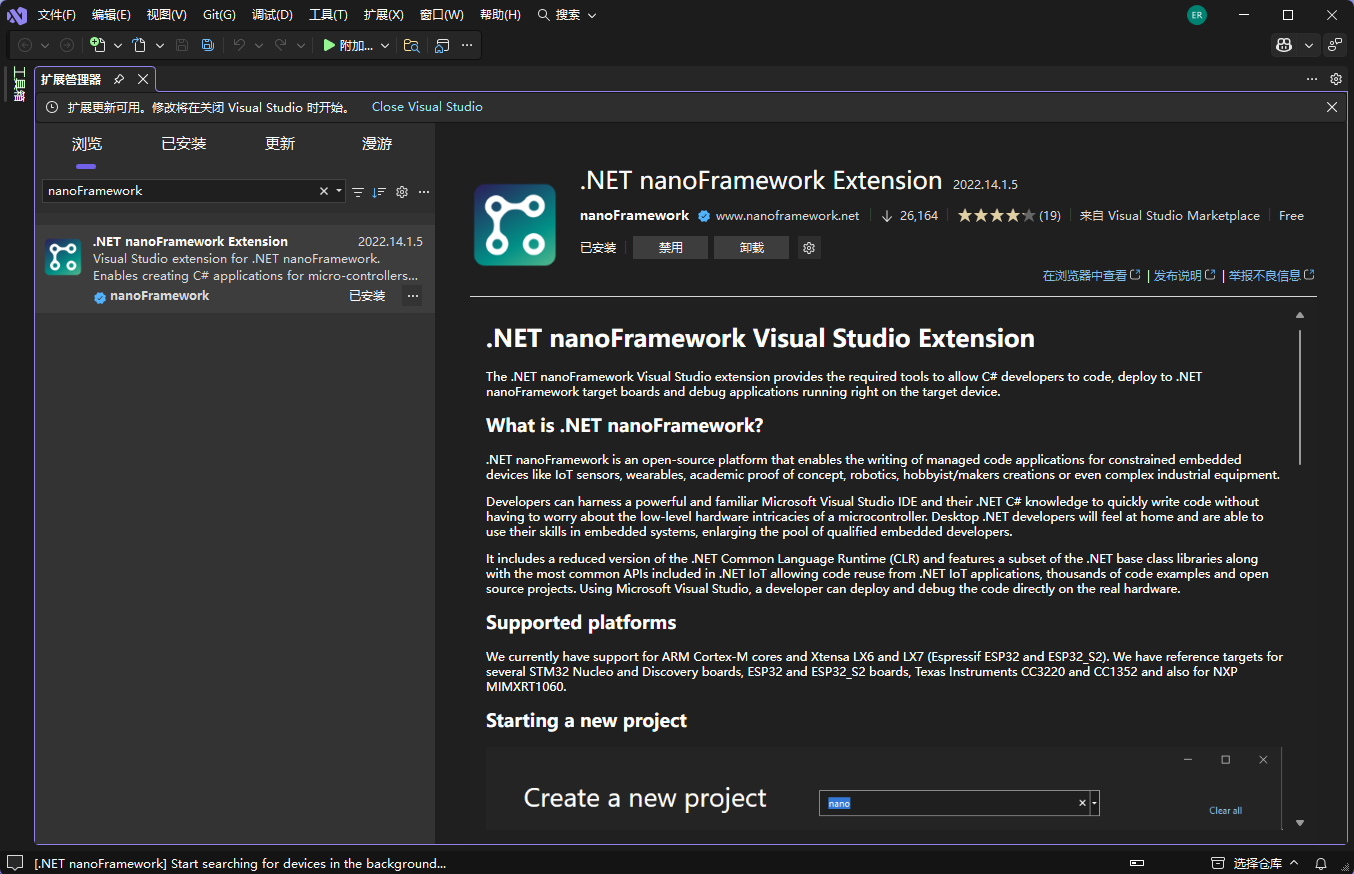

2. 安装 nanoFramework 扩展

1. 打开 Visual Studio
2. 进入「扩展」→「管理扩展」
3. 在搜索框中搜索 nanoFramework Visual Studio Extension

4. 安装 nanoFramework Visual Studio Extension
5. 重启 Visual Studio

---

创建 点亮LED 案例

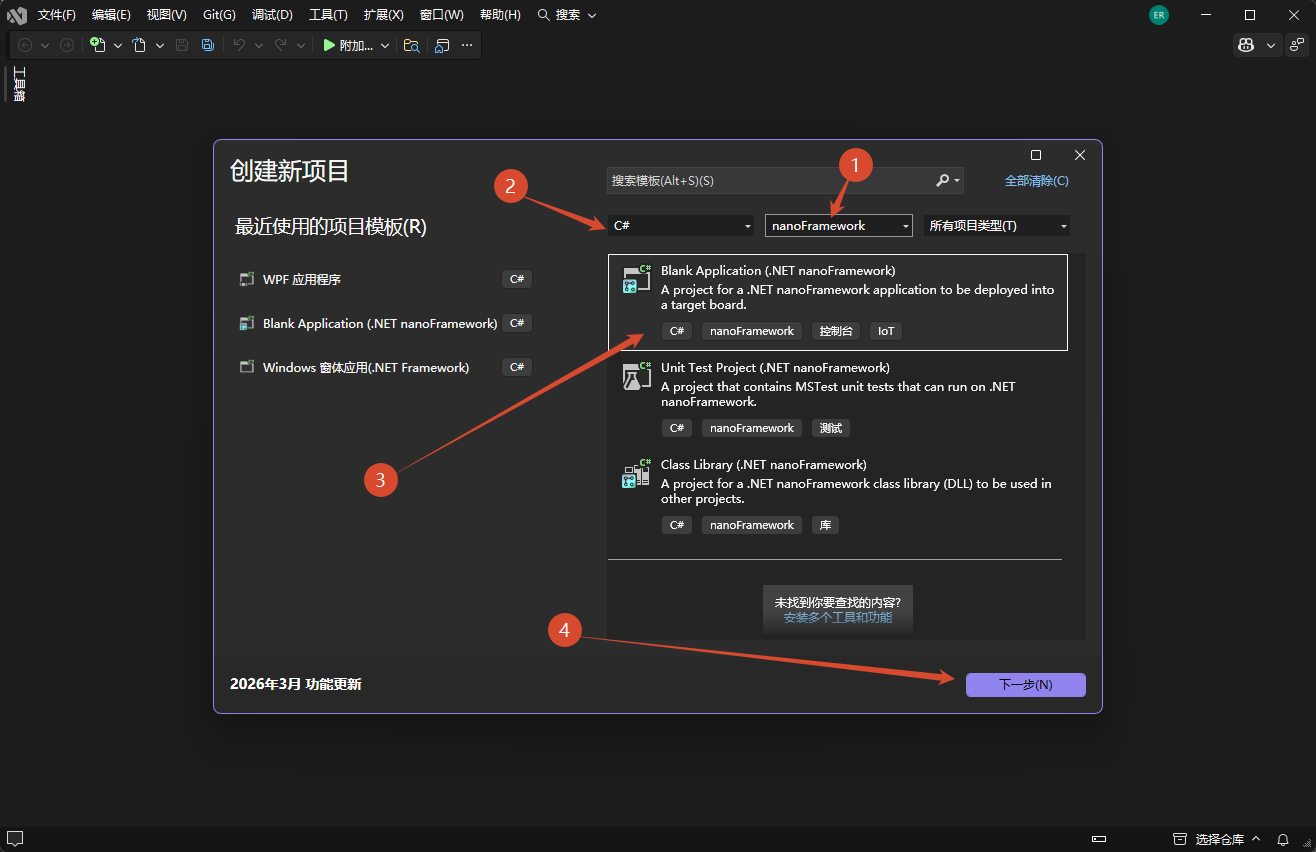

1. 创建 nanoFramework 项目

1. 打开 Visual Studio

2. 选择「创建新项目」

3. 搜索并选择 Blank Application 模板


4. 设置项目名称（如 BlinkLed）和保存路径

5. 点击「创建」

6. 打开 nanoFramework Visual Studio Extension 扩展，选择 ESP32-S3 作为目标平台。

2. 编写代码

安装必要的 NuGet 包

本项目需要使用 GPIO 控制功能，需安装 nanoFramework.System.Device.Gpio 包：

1. 在 Visual Studio 中右键点击项目，选择「管理 NuGet 程序包」
2. 在「浏览」选项卡中搜索 nanoFramework.System.Device.Gpio
3. 选择最新稳定版本并点击「安装」

修改 Program.cs

打开 Program.cs，替换为以下代码：

using System;
using System.Diagnostics;
using System.Threading;
using System.Device.Gpio;

namespace BlinkLed
{
    // 硬件引脚定义类，方便集中管理
    public class HardwarePins
    {
        public const int UserLED = 39; // 用户指示灯，低电平点亮
        public const int ComLED = 40; // 通信灯，低电平点亮

    }

    public class Program
    {
        public static void Main()
        {
            Debug.WriteLine("YFESP32S3 点灯示例启动...");
            // 1. 创建 GPIO 控制器
            GpioController controller = new GpioController();

            // 2. 打开 GPIO39 和 GPIO40 引脚，设置为输出模式
            controller.OpenPin(HardwarePins.UserLED, PinMode.Output);
            controller.OpenPin(HardwarePins.ComLED, PinMode.Output);

            // 3. 循环执行
            while (true)
            {
                controller.Write(HardwarePins.UserLED, PinValue.High);
                controller.Write(HardwarePins.ComLED, PinValue.Low);
                Thread.Sleep(1000);

                controller.Write(HardwarePins.UserLED, PinValue.Low);
                controller.Write(HardwarePins.ComLED, PinValue.High);
                Thread.Sleep(1000);
            }
        }
    }
}

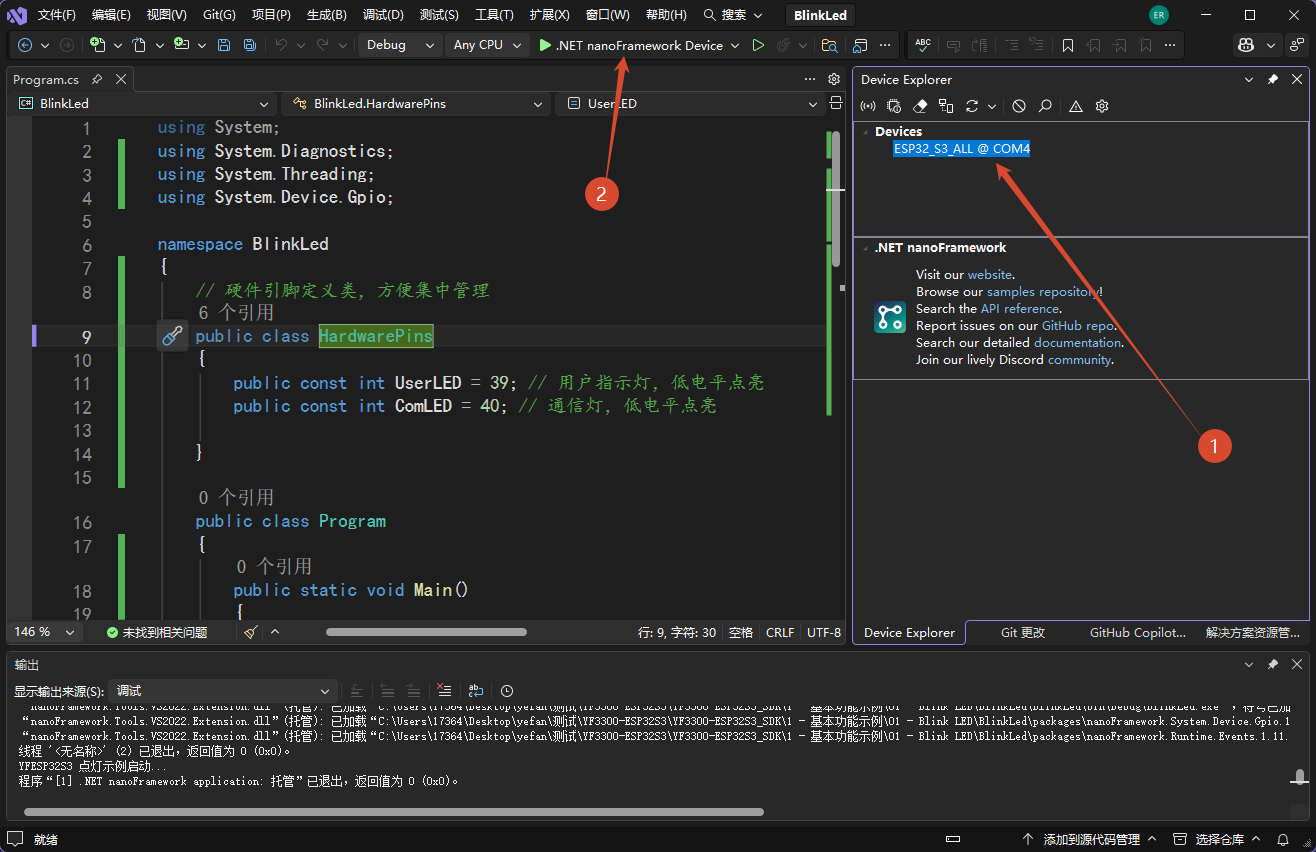

3. 部署与调试

确保开发板正常连接到电脑（不需要进入下载模式）。

在 .NET nanoFramework Extension 窗口中：

1. 确保已选中目标设备
2. 点击运行按钮

---
