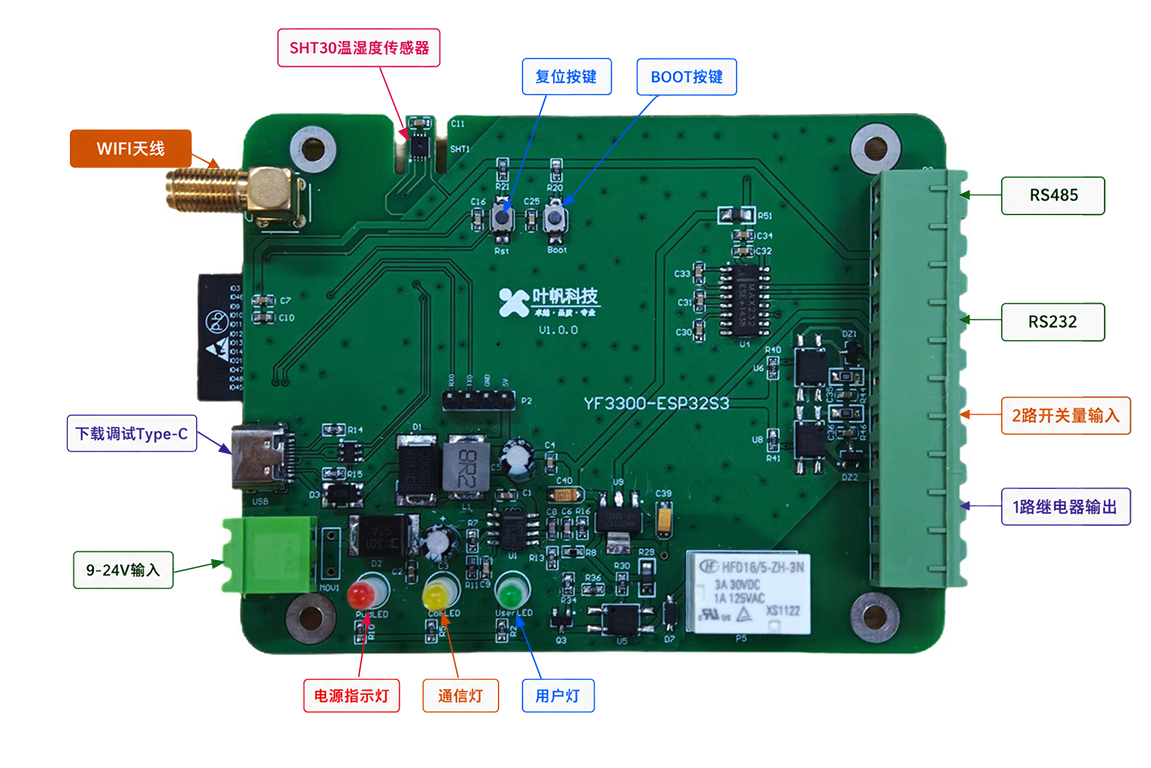

开发板硬件资源
概述
YF3300-ESP32S3 基于 ESP32-S3-N16R8 芯片，提供 48 个 GPIO 引脚。本页列出开发板已使用的引脚功能映射，供开发时快速查阅。
引脚总览表
| GPIO | 功能 | 类型 | 用途 |
|---|---|---|---|
| GPIO0 | BOOT 按钮 | 输入（上拉） | 低电平触发 |
| GPIO9 | RS485 TX | UART1 | 串口通信引脚 |
| GPIO10 | RS485 RX | UART1 | 串口通信引脚 |
| GPIO11 | RS232 TX | UART2 | 串口通信引脚 |
| GPIO12 | RS232 RX | UART2 | 串口通信引脚 |
| GPIO17 | I2C SDA | I2C | SHT30 温湿度传感器数据线 |
| GPIO18 | I2C SCL | I2C | SHT30 温湿度传感器时钟线 |
| GPIO21 | 开关量输入 I1 | 输入 | 光耦隔离，低电平触发 |
| GPIO39 | 绿色 LED | 输出（低有效） | 配网状态指示 |
| GPIO40 | 黄色 LED | 输出（低有效） | 网络状态指示 |
| GPIO47 | 开关量输入 I2 | 输入 | 光耦隔离，低电平触发 |
| GPIO48 | 继电器 Q1 | 输出（高有效） | 常开/常闭/公共端 |
