物模型

1. 概述

物模型是设备在云端的数据模型，它将物理设备数字化。例如，一个温湿度传感器在物理世界中有温度和湿度两个核心数据，对应地，其物模型中也会包含这两个属性定义。

物模型的构建遵循自底向上的逻辑，主要包含三个层级概念：

1. 元符号：定义数学变量或数学常量或物理变量或物理常量的基本符号（如单位符号）。
2. 元属性：基于元符号定义具体的参数规格（如数据类型、取值范围、单位等）。
3. 物模型：将多个元属性组合，形成完整的设备模型。

关键概念

1. 元符号

元符号是属性的原子单位，通常代表物理和数学的变量或常量的符号标识。它是物模型中最基础的元素，用于定义属性的单位。

• 示例：
  • A：代表电流（物理变量）
  • T：代表温度（物理变量）
  • H：代表湿度（物理变量）

2. 元属性

元属性是对设备特征点的详细描述，包含数据类型、单位、读写权限及取值范围等元数据。它必须关联已创建的元符号。

元属性定义示例：

属性名称	标识符	变量类型	数据类型	单位符号	单位名称	读写类型	最小值	最大值	变化步长	描述
电流	A	物理变量	整型	A	安培	只读	0	-	-	设备当前的电流值
湿度	H	物理变量	浮点型	%	百分比	只读	0	100	0	环境湿度百分比

3. 物模型

物模型是设备的模板，由一组元属性集合而成。它最终映射到具体的设备实例上。

---

操作流程

创建物模型需严格按照以下顺序执行：创建元符号 -> 创建元属性 -> 创建物模型。

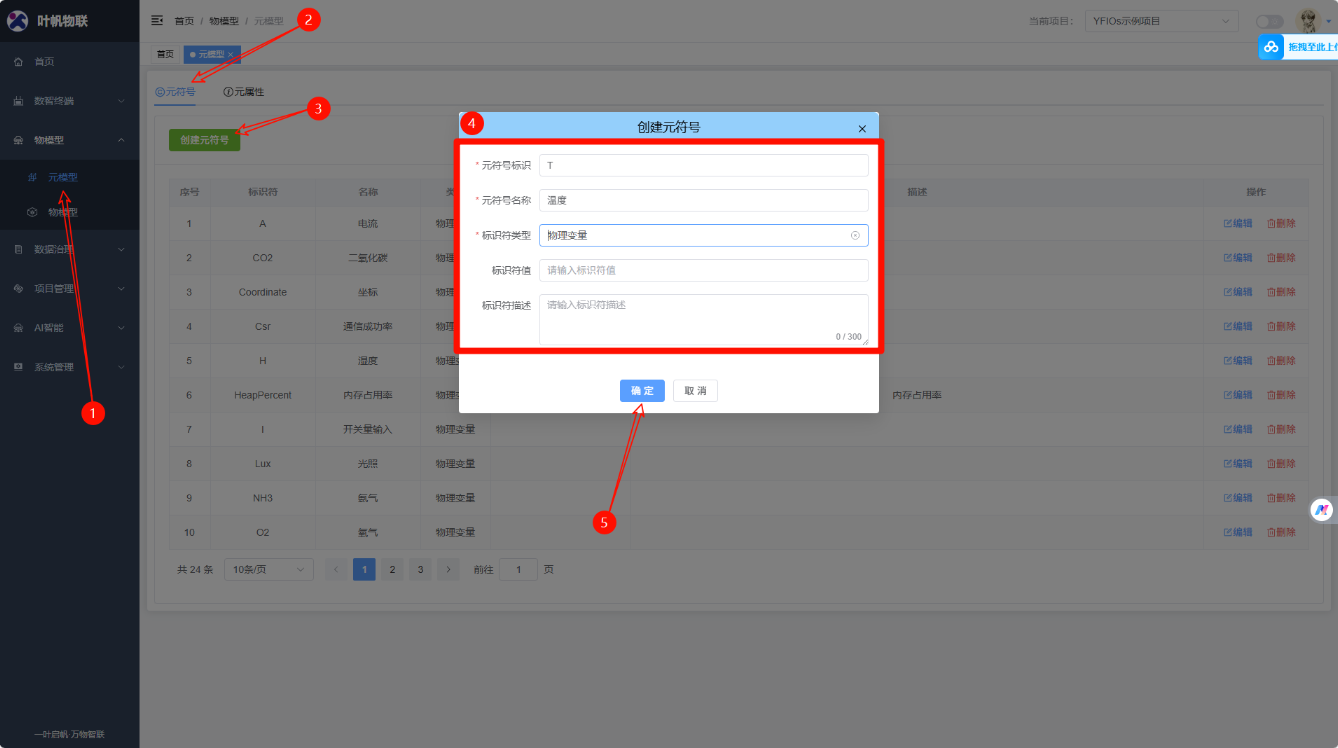

第一步：创建元符号

在定义属性的单位之前，必须先在系统中注册符号。

1. 进入 元符号管理 页面。
2. 点击 新建 按钮。
3. 输入符号信息：
   • 符号：例如输入 A。
   • 名称：例如输入 安培。
   • 类型：选择物理变量或化学变量。
4. 重复上述步骤，创建 % (百分比)、T (温度) 等其他所需符号。
5. 保存后，这些符号将可用于元属性的定义。

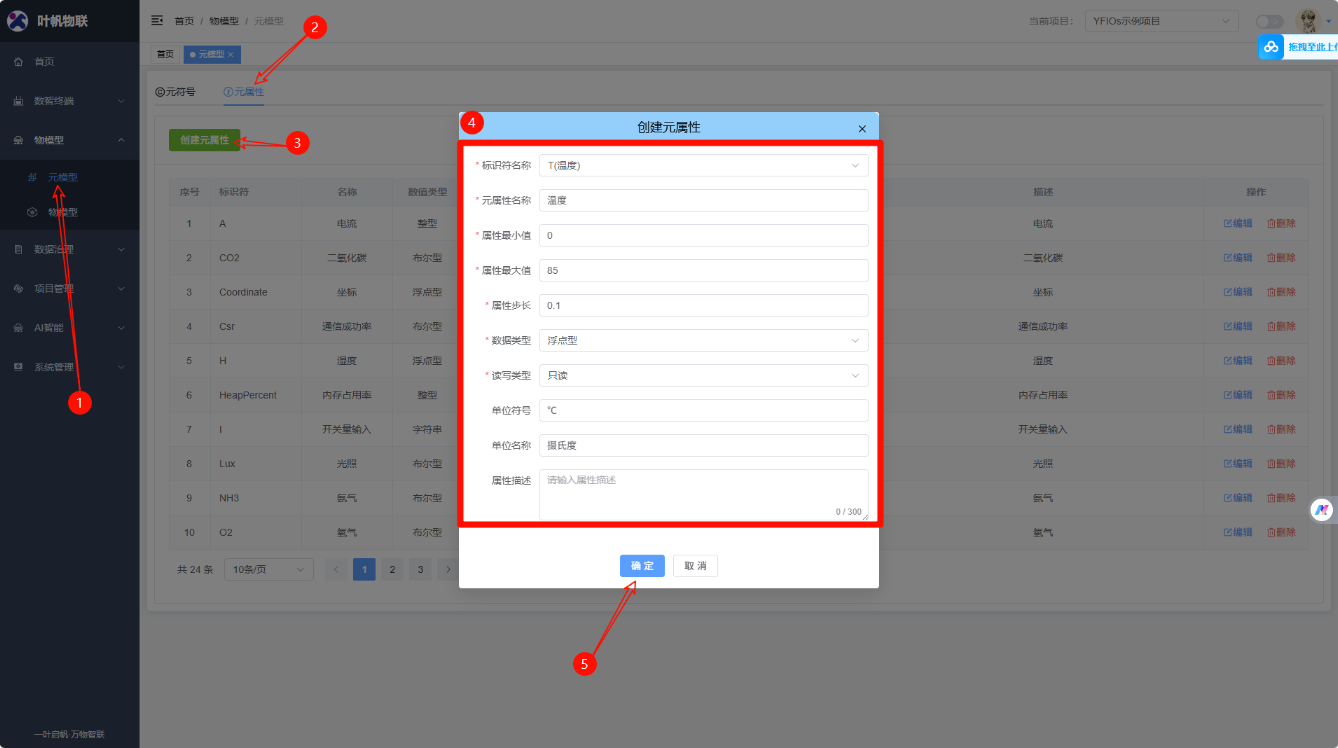

第二步：创建元属性

元属性定义了数据的格式和约束。

1. 进入 元属性管理 页面。

2. 点击 新建元属性。

3. 根据实际需求填写表单，参考以下一个典型案例：

   • 案例 A：创建湿度属性
     • 名称：温度
     • 标识符：T
     • 变量类型：物理变量
     • 数据类型：浮点型
     • 单位符号：选择第一步创建的 ℃
     • 单位名称：摄氏度
     • 读写类型：只读
     • 取值范围：最小值 0，最大值 100
     • 变化步长：0.1 (或根据精度要求设置，如 0.01)
     • 描述：环境温度监测

4. 保存元属性。

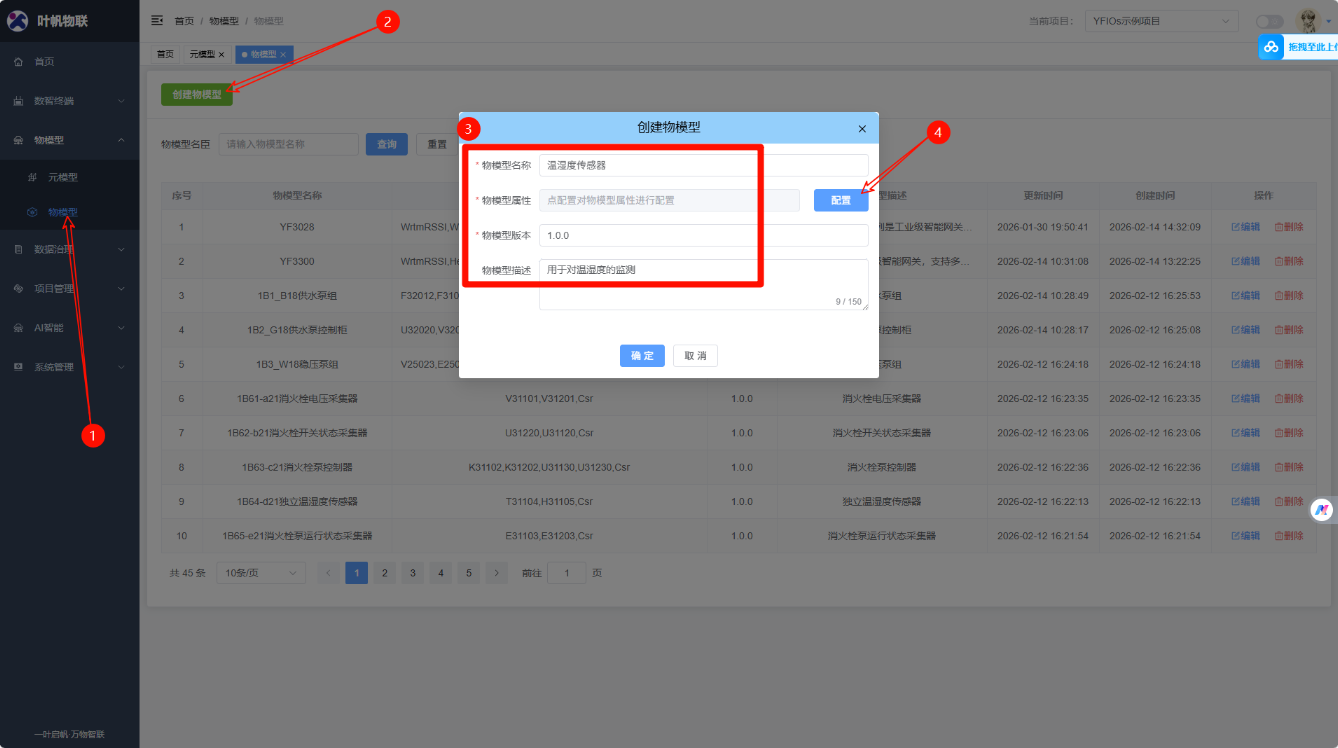

第三步：创建物模型

当元符号和元属性准备就绪后，即可组装物模型。

1. 进入 物模型管理 页面。
2. 点击 新建物模型。
3. 填写模型基本信息（如模型名称：温湿度传感器）。

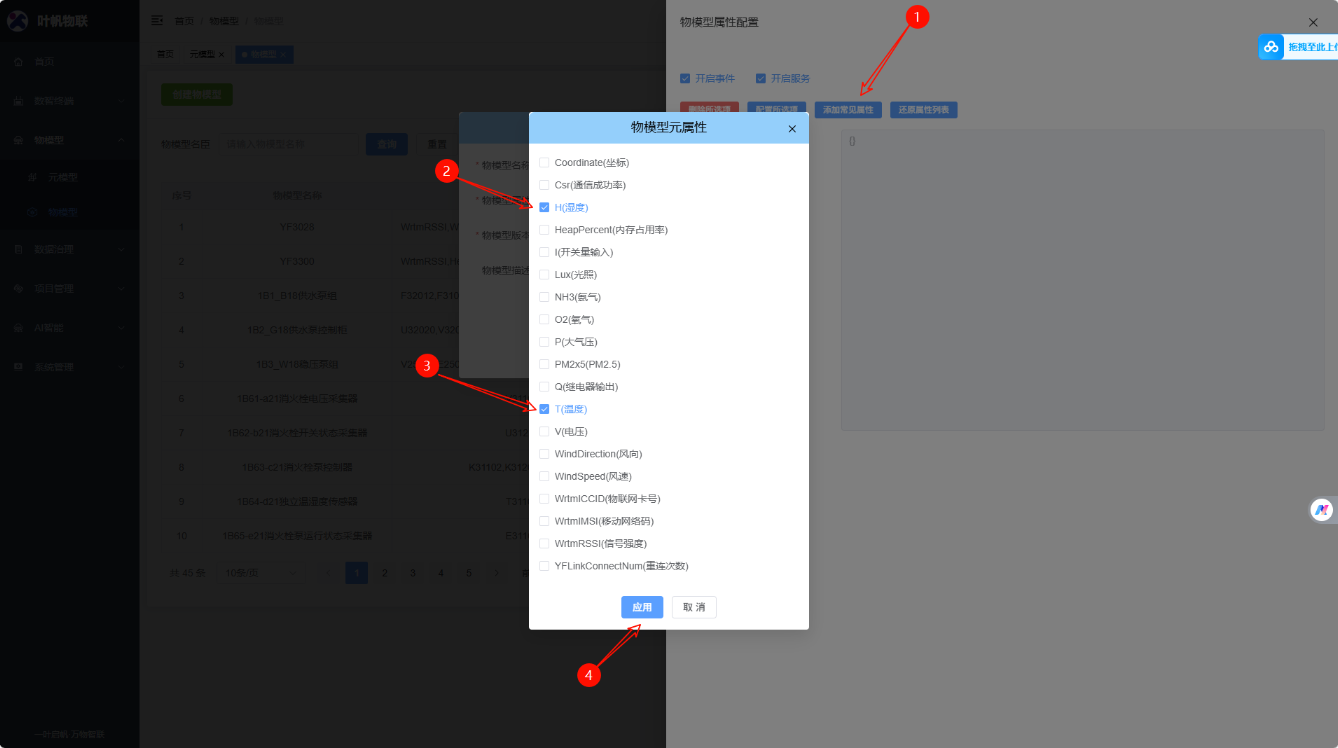

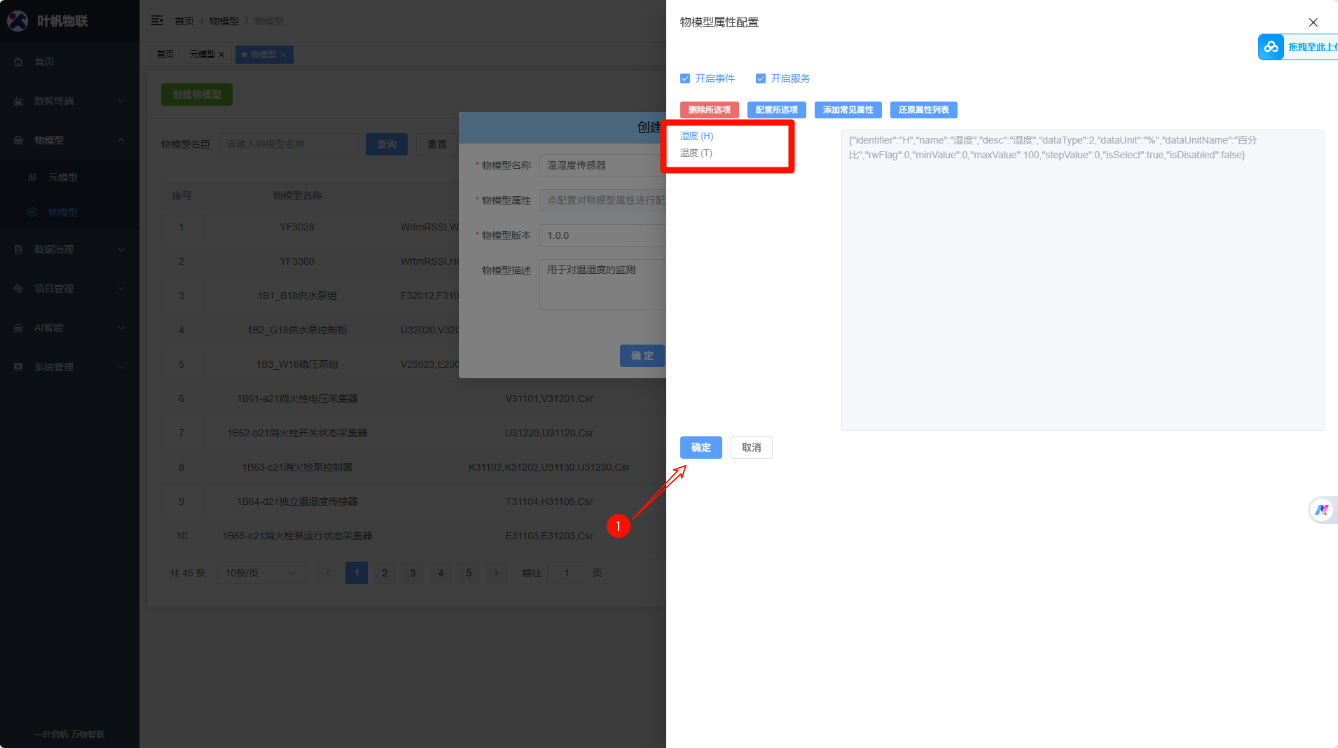

4. 添加属性：
   • 在属性列表中，从已有的元属性库中选择 电流 和 湿度。
   • 配置属性在模型中的具体展示顺序或逻辑关系。

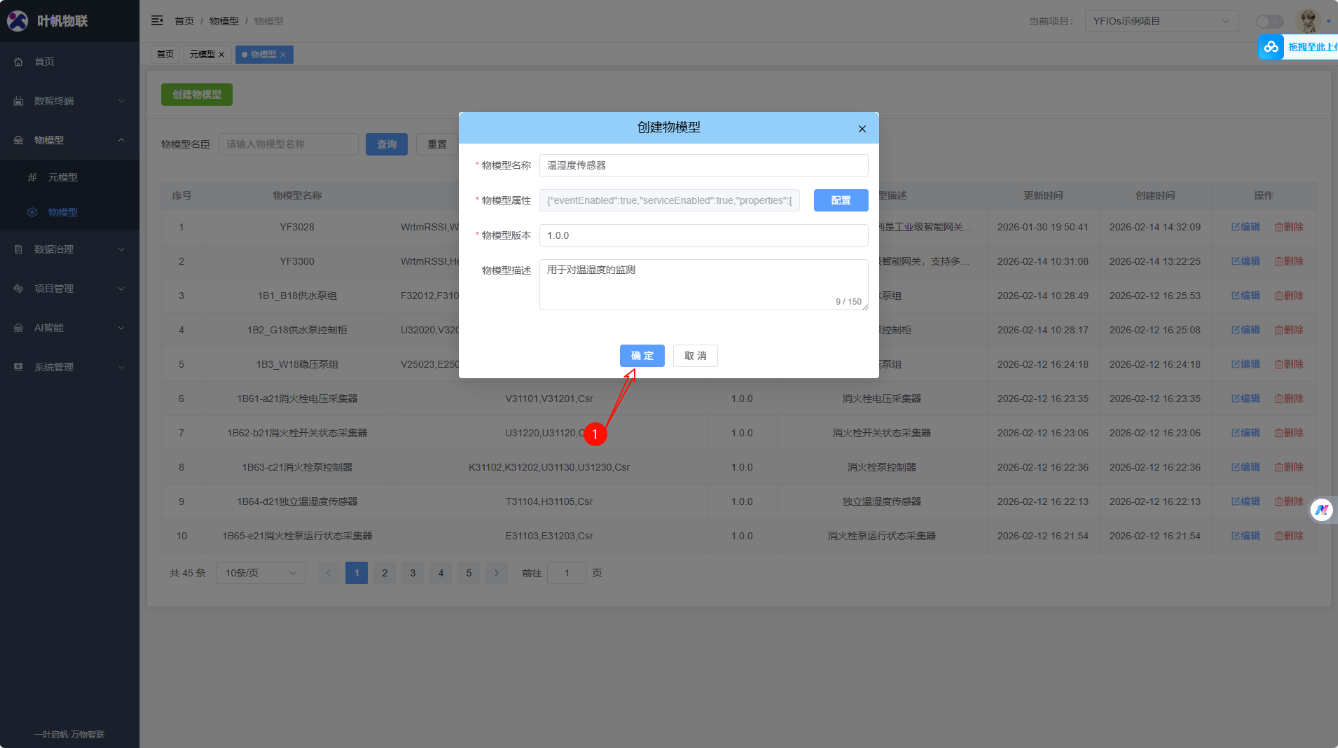

5. 发布物模型。

此时，一个包含温湿度数据的完整物模型即创建完成，可将其关联到具体的设备实例中使用。
