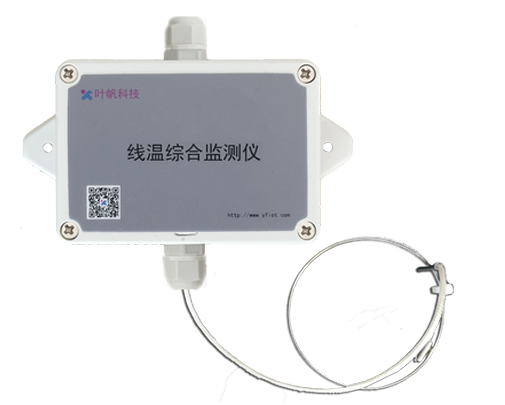

YF3610-CableT线温综合监测仪
1. 产品简介
YF3610-CableT线温综合监测仪，是一款高精度、符合标准Modbus-RTU协议的工业级线缆温度传感器。该产品主要应用于物联网场景下的线缆温度检测环境，包括消防、城市安全、电气工程建设等多个行业，具有极强的行业适应性。产品采用数据处理+传感采集的设计方式，搭载最新的RT-Thread国产实时操作系统以及高精度传感探头，卡环式的探头设计方式也使得设备整体更具有场景适应能力，可根据线缆大小灵活调整，整体材质防油防水，确保设备安装稳定，感知精准。该产品目前已广泛应用于高低压控制柜体中的电缆接头、电源分控开关以及断路器触头等电气连接点的温度进行实时监测，避免相关设备因长期运行中因为环境原因或者管理不善从而造成的安全隐患。
2. 产品特点
- 高精度传感探头，测量准确可靠
- 卡环式探头设计，可根据线缆大小灵活调整
- 防油防水整体材质，适应恶劣工业环境
- 搭载RT-Thread国产实时操作系统，数据处理能力强
- 双通信接口设计(RS-485/PowerBus)，系统兼容性高
- 工业级防护等级，长期工作稳定性高
- 安装便捷，无需断电操作，降低施工风险
3. 技术参数
| 参数 | 说明 |
|---|---|
| 通信接口 | RS-485/PowerBus |
| 供电电压 | DC9~24V(RS-485) |
| 设备功能 | 提供1路线缆温度 |
| 测量范围 | -70℃~500℃ |
| 测量精度 | ±0.03℃ |
| 线缆材质 | 镀铂镍线 |
| 线缆长度 | 1~5m可选，可定制 |
| 工作电流 | 13mA |
| 设备功耗 | ~0.15W |
| 工作环境 | -20℃ ~ 75℃，10%RH ~ 90%RH |
4. 通信协议
4.1 通信参数
- 通讯协议： Modbus-RTU
- 波特率： 2400~115200bps，出厂默认9600bps
- 数据位： 8位
- 停止位： 1位
- 奇偶校验位： 无
4.2 寄存器地址表
| 寄存器地址(16进制) | PLC/组态地址(10进制) | 内容 | 操作 |
|---|---|---|---|
| 0000H | 40001 | 温度(单位0.01℃) | 只读 |
| 0002H | 40003 | 故障码(0-正常 64-负极故障 128-正极故障) | 只读 |
| 000CH | 40013 | 设备地址 | 读写 |
| 000DH | 40014 | 波特率 | 读写 |
| 000EH | 40015 | 奇偶校验 | 读写 |
4.3 通信协议格式
| 数据格式 | 地址码 | 功能码 | 数据区 | 校验码 |
|---|---|---|---|---|
| 数据长度 | 1字节 | 1字节 | N字节 | 16位CRC码 |
4.4 通信协议示例
举例：读取设备地址为广播地址（站号253）的温度数值
问询帧（16进制）
| 数据格式 | 地址码 | 功能码 | 数据区 | 校验码 |
|---|---|---|---|---|
| 数据长度 | 1字节 | 1字节 | 2字节 | 2字节 |
| 0xFD | 0x03 | 0x0000 | 0x0002 | 0xD037 |
应答帧（16进制）：温度26.85℃
| 数据格式 | 地址码 | 功能码 | 数据区 | 校验码 |
|---|---|---|---|---|
| 数据长度 | 1字节 | 1字节 | 4字节 | 2字节 |
| 0xFD | 0x03 | 0x04 | 0x70D2D641 | 0xE295 |
4.5 温度计算与转换
温度计算
温度值采用IEEE-754型浮点数格式：
0x70 0xD2 0xD6 0x41(16进制)=26.85 => 温度=26.85℃
5. 产品型号
5.1 选型指南
- RS-485版： 支持标准Modbus-RTU协议，适用于传统工业控制系统和各种数据采集网关
- PowerBus版： 采用电力载波通信技术，支持无极性接入，简化布线，降低安装成本和难度
线缆长度：1~5m可选，特殊应用场景可定制不同长度

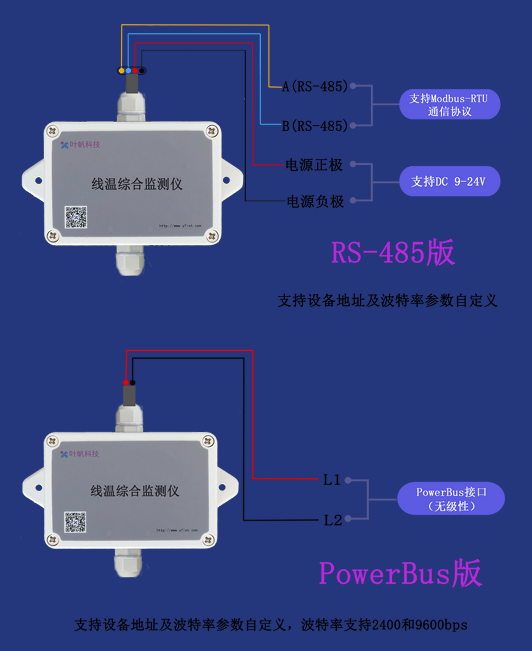

5.2 接线方式

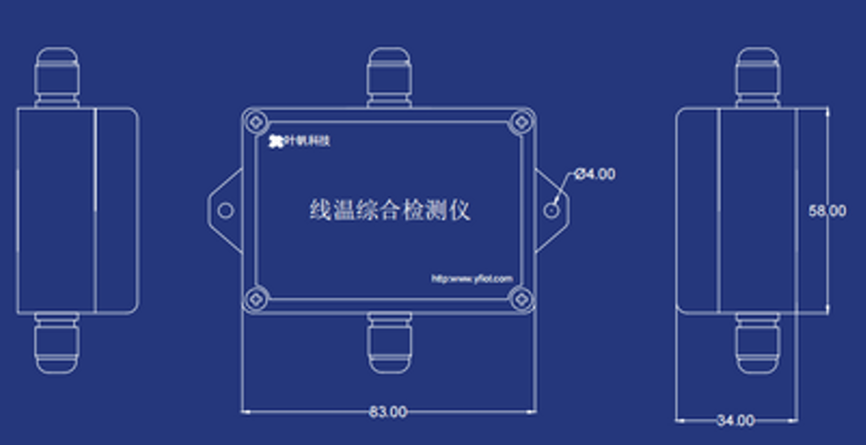

5.3 产品尺寸
6. 产品应用
- 消防安全： 电缆隧道、配电房温度监测，预防电气火灾
- 城市安全： 地铁、隧道等公共设施的电缆温度监测，确保城市基础设施安全
- 畜牧养殖： 养殖场环境温度监测，优化动物生长环境
- 电气工程： 高低压控制柜体中的电缆接头、电源分控开关以及断路器触头等电气连接点的温度监测
- 工业生产： 生产线关键设备电缆温度监控，预防设备过热故障
- 能源管理： 变电站、配电站电缆温度实时监测，提高电网运行可靠性
- 轨道交通： 列车电气系统线缆温度监测，保障运行安全
