YF3610-Lux光照综合监测仪
1. 产品简介
YF3610-Lux光照综合监测仪是一款高精度、符合标准Modbus-RTU协议的工业级光照度传感器。该产品主要应用于物联网场景下的光照强度检测环境，包括道路照明、农业生态管理以及安防建设等多个行业，具有极强的行业适应性。产品采用一体式结构设计，搭载最新的RT-Thread国产实时操作系统，采用高精度传感探头及优质感光球件，优化感光环境，提高测量精准度。PVC高分子材质防护型外壳，具备高品质防水性能，延长设备使用寿命。
2. 产品特点
- 一体式结构设计，安装便捷
- 搭载RT-Thread国产实时操作系统
- 采用高精度传感探头及优质感光球件，优化感光环境
- PVC高分子材质防护型外壳，具备高品质防水性能
- 长寿命设计，延长设备使用周期
- 支持RS-485/PowerBus双通信接口
3. 技术参数
| 参数 | 说明 |
|---|---|
| 通信接口 | RS-485/PowerBus |
| 供电电压 | DC9~24V(RS-485) |
| 测量范围 | 00~20WLux（量程可选） |
| 测量精度 | ±5% |
| 波长范围 | 380nm~730nm |
| 长期稳定性 | ≤5%/y |
| 工作电流 | 8mA |
| 设备功耗 | ~0.192W |
| 工作环境 | -20℃ ~ 75℃，10%RH ~ 90%RH |
4. 通信协议
4.1 通信参数
- 通讯协议： Modbus-RTU
- 波特率： 2400~115200bps，出厂默认9600bps
- 数据位： 8位
- 停止位： 1位
- 奇偶校验位： 无
4.2 寄存器地址表
| 寄存器地址(16进制) | PLC/组态地址(10进制) | 内容 | 操作 |
|---|---|---|---|
| 0000H | 40001 | 光照(1Lux) | 只读 |
| 0002H | 40003 | 错误码 | 只读 |
| 000CH | 40013 | 设备地址 | 读写 |
| 000DH | 40014 | 波特率 | 读写 |
| 000EH | 40015 | 奇偶校验 | 读写 |
4.3 通信协议格式
| 数据格式 | 地址码 | 功能码 | 数据区 | 校验码 |
|---|---|---|---|---|
| 数据长度 | 1字节 | 1字节 | N字节 | 16位CRC码 |
4.4 通信协议示例
举例：读取设备地址为广播地址（站号253）的光照度数值
问询帧（16进制）
| 地址码 | 功能码 | 起始地址 | 数据长度 | CRC校验码 |
|---|---|---|---|---|
| 0xFD | 0x03 | 0x0000 | 0x02 | 0x9036 |
应答帧（16进制）：光照 122Lux
| 地址码 | 功能码 | 有效字节 | 光照值 | CRC校验码 |
|---|---|---|---|---|
| 0xFD | 0x03 | 0x02 | 0x007A | 0x69B3 |
4.5 光照计算与转换
光照计算（16进制）
光照：0x00 0x7A = 122 => 光照 = 122Lux
5. 产品型号
5.1 选型指南
- RS-485 版：支持 Modbus-RTU 协议，适用于传统工业控制系统或网关采集。
- PowerBus 版：专为简化布线设计，支持无极性接入。

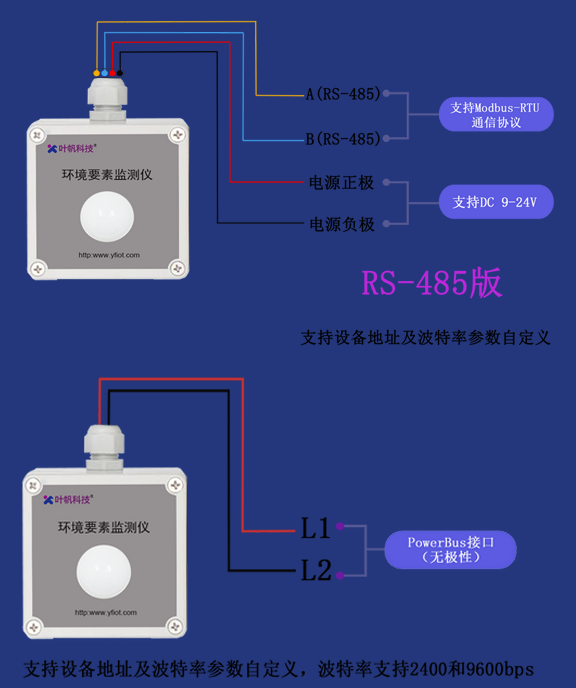

5.2 接线图

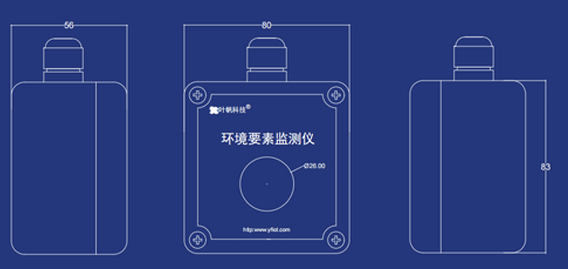

5.3 产品尺寸图
6. 产品应用
- 农业生产： 温室大棚、植物工厂、精准农业等光照监测
- 办公管理： 智能楼宇、办公环境光照自动调节
- 城市建设： 公园、广场、公共设施照明管理
- 隧道照明： 隧道内光照强度实时监测与控制
