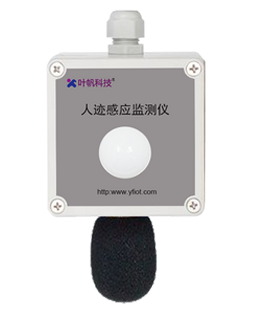

YF3610-HumIN人迹感应综合监测仪
1. 产品简介
YF3610-HumIN人迹感应综合监测仪，是一款高精度、符合标准Modbus-RTU协议的工业级红外人体感应综合型传感器。该产品主要应用于物联网场景下的人员踪迹感应监测类环境，包括办公管理、智能家居、室内出入管理等多个应用领域，具有极强的行业适应性。产品采用数据处理+传感采集的设计方式，搭载最新的RT-Thread国产实时操作系统以及高精度传感探头，透镜式设计使得感应更加灵敏，同时减少了光感干扰。电容式麦克设计，收音效果极佳，使得测量结果更精准。该产品目前广泛应用于各种建筑的会议室、写字楼、小区、学校以及小区等公共场合的应用管理与监测。
2. 产品特点
- 透镜式红外感应设计，提高感应灵敏度，减少光感干扰
- 电容式麦克风设计，收音效果极佳，测量更精准
- 搭载RT-Thread国产实时操作系统，数据处理能力强
- 双功能集成：人体感应+声强监测，应用场景更广泛
- 工业级防护设计，适应各种复杂环境
- RS-485/PowerBus双通信接口，系统兼容性高
- 低功耗设计，节能环保，延长使用寿命
3. 技术参数
| 参数 | 说明 |
|---|---|
| 通信接口 | RS-485/PowerBus |
| 供电电压 | DC9~24V(RS-485) |
| 设备功能 | 提供1路人体感应，1路声强 |
| 人感范围 | 0~5m |
| 人感角度 | 60°锥形 |
| 声强测量范围 | 30~120dB |
| 声强测量精度 | ±0.5dB（94dB@1kHz） |
| 工作电流 | 15mA |
| 设备功耗 | ~0.36W |
| 工作环境 | -20℃ ~ 75℃，10%RH ~ 90%RH |
4. 通信协议
4.1 通信参数
- 通讯协议： Modbus-RTU
- 波特率： 2400~115200bps，出厂默认9600bps
- 数据位： 8位
- 停止位： 1位
- 奇偶校验位： 无
4.2 寄存器地址表
| 寄存器地址(16进制) | PLC/组态地址(10进制) | 内容 | 操作 |
|---|---|---|---|
| 0000H | 40001 | 声强（0.1dB） | 只读 |
| 0001H | 40002 | 人感（0-无人 1-有人） | 只读 |
| 0002H | 40003 | 错误码 | 只读 |
| 000CH | 40013 | 设备地址 | 读写 |
| 000DH | 40014 | 波特率 | 读写 |
| 000EH | 40015 | 奇偶校验 | 读写 |
4.3 通信协议格式
| 数据格式 | 地址码 | 功能码 | 数据区 | 校验码 |
|---|---|---|---|---|
| 1字节 | 1字节 | 1字节 | N字节 | 16位CRC码 |
4.4 通信协议示例
举例：读取设备地址为广播地址（站号253）的声强数值
问询帧（16进制）
| 地址码 | 功能码 | 起始地址 | 数据长度 | CRC校验码 |
|---|---|---|---|---|
| 0xFD | 0x03 | 0x0000 | 0x0001 | 0x9036 |
应答帧（16进制）：声强44.8dB
| 地址码 | 功能码 | 有效字节 | 声强值 | CRC校验码 |
|---|---|---|---|---|
| 0xFD | 0x03 | 0x02 | 0x01C0 | 0x69B3 |
4.5 数据计算与转换
声强计算（16进制）
声强：0x01 0xC0(16进制)=448 => 声强=44.8dB
注：声强值单位为0.1dB，需要除以10得到实际dB值
人感状态
0：无人状态
1：有人状态
注：人感值为0或1，直接表示是否检测到人
5. 产品型号
5.1 选型指南
- RS-485版： 支持标准Modbus-RTU协议，适用于传统工业控制系统和各种数据采集网关，需要独立供电
- PowerBus版： 采用电力载波通信技术，支持无极性接入，简化布线，同时通过通信线缆供电，降低安装成本

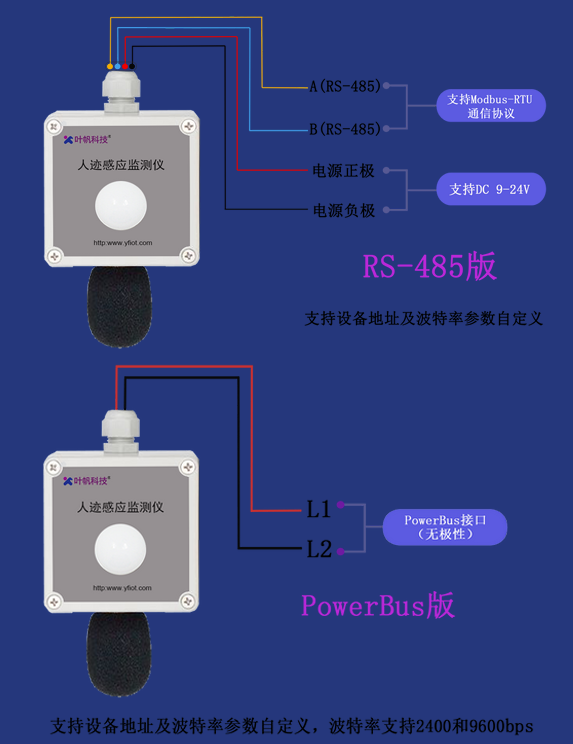

5.2 接线方式

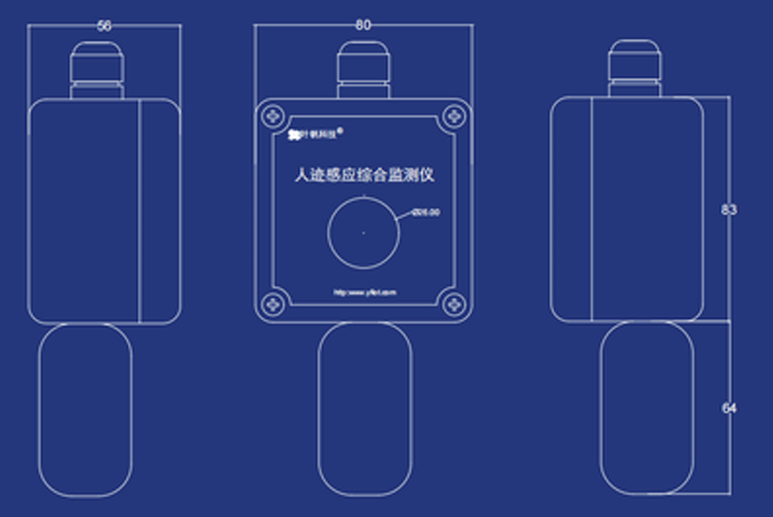

5.3 产品尺寸
6. 产品应用
- 办公管理： 会议室使用状态监测、办公区域人员密度分析、智能照明控制系统
- 智能家居： 家庭安防监控、自动照明控制、能耗管理系统
- 节能减排： 无人区域自动关灯、空调智能调控、公共资源优化配置
- 机要防护： 重要区域闯入监测、档案室安全管理、机密场所人员流动监控
- 公共设施： 学校教室使用状态监测、图书馆座位占用情况、公共卫生间人流统计
- 商业场所： 商场客流量分析、店铺热区分析、零售环境优化
