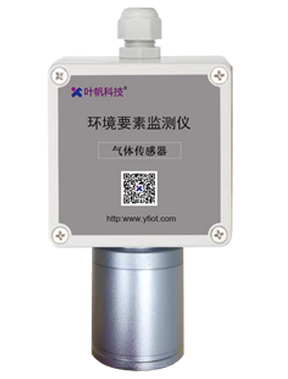

YF3610-Gas气体综合监测仪
1. 产品简介
YF3610-Gas气体综合监测仪，是一款高精度、符合标准Modbus-RTU协议的工业级多气体替换型传感器。该产品主要应用于物联网场景下的空气气体检测环境，包括地下管网监测、隧道工程以及矿业开采等多个行业，具有极强的行业适应性。产品采用数据处理+传感采集的设计方式，搭载最新的RT-Thread国产实时操作系统以及高精度传感探头，可拆卸型传感外壳，可以根据具体的监测环境实现多类型气体监测需要。整体材质防油防水，确保设备安装稳定，感知精准。该产品目前已广泛应用于气象监测、高密度农业养殖以及化学原料管理等多种气体监测场景。
2. 产品特点
- 可拆卸型传感外壳，灵活配置多类型气体监测需求
- 搭载RT-Thread国产实时操作系统，数据处理能力强
- 高精度传感探头，测量精准可靠
- 防油防水材质外壳，适应恶劣工业环境
- 支持RS-485/PowerBus双通信接口，系统兼容性高
- 气体类型可更换，适应不同监测场景需求
3. 技术参数
| 参数 | 说明 |
|---|---|
| 通信接口 | RS-485/PowerBus |
| 供电电压 | DC9~24V(RS-485) |
| 支持气体类型 | NH3、O2、SO2、H2S等 |
| 测量范围 | |
| NH3: | 0 ~ 200ppm |
| O2： | 0 ~ 30%Vol |
| SO2： | 0 ~ 200ppm |
| H2S： | 0 ~ 200ppm |
| 测量精度 | |
| NH3: | ±1% of Reading |
| O2： | ±2% of Reading |
| SO2： | ±2% of Reading |
| H2S： | ±2% of Reading |
| 工作电流 | 12mA |
| 设备功耗 | ~0.29W |
| 工作环境 | -20℃ ~ 75℃，10%RH ~ 90%RH |
4. 通信协议
4.1 通信参数
- 通讯协议： Modbus-RTU
- 波特率： 2400~115200bps，出厂默认9600bps
- 数据位： 8位
- 停止位： 1位
- 奇偶校验位： 无
4.2 寄存器地址表
| 寄存器地址(16进制) | PLC/组态地址(10进制) | 内容 | 操作 |
|---|---|---|---|
| 0000H | 40001 | 气体（0.01ppm） | 只读 |
| 0002H | 40003 | 错误码 | 只读 |
| 000CH | 40013 | 设备地址 | 读写 |
| 000DH | 40014 | 波特率 | 读写 |
| 000EH | 40015 | 奇偶校验 | 读写 |
4.3 通信协议格式
| 数据格式 | 地址码 | 功能码 | 数据区 | 校验码 |
|---|---|---|---|---|
| 1字节 | 1字节 | 1字节 | N字节 | 16位CRC码 |
4.4 通信协议示例
举例：读取设备地址为广播地址（站号253）的气体数值
问询帧（16进制）
| 地址码 | 功能码 | 起始地址 | 数据长度 | CRC校验码 |
|---|---|---|---|---|
| 0xFD | 0x03 | 0x0000 | 0x0001 | 0x9036 |
应答帧（16进制）：气体0.09ppm
| 地址码 | 功能码 | 有效字节 | 气体值 | CRC校验码 |
|---|---|---|---|---|
| 0xFD | 0x03 | 0x02 | 0x0009 | 0x69B3 |
4.5 气体计算与转换
气体浓度计算（16进制）
气体：0x00 0x09(16进制)=9 => 气体浓度=0.09ppm
注：气体值单位为0.01ppm，需要除以100得到实际ppm值
5. 产品型号
5.1 选型指南
- NH3型：氨气检测，适用于养殖环境、污水处理等场景
- O2型：氧气浓度检测，适用于工业生产、安防监控等场景
- SO2型：二氧化硫检测，适用于化工生产、环保监测等场景
- H2S型：硫化氢检测，适用于矿业开采、污水处理等场景
5.2 产品型号
- RS-485版：支持标准Modbus-RTU协议，适合传统工业控制系统
- PowerBus版：简化布线设计，支持无极性接入，降低安装成本

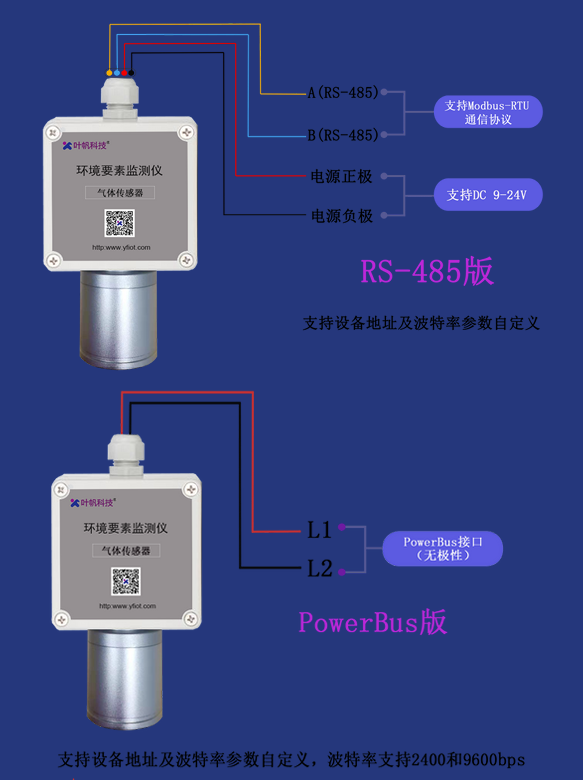

5.2 接线方式

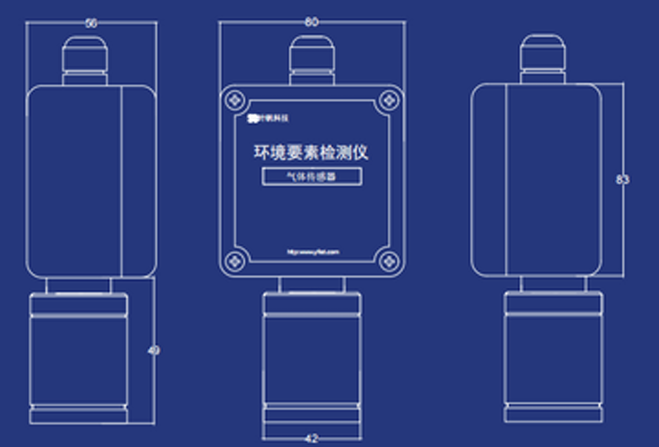

5.3 产品尺寸
6. 产品应用
- 文物保护： 博物馆、文物库房等场所的气体环境监测，保障文物安全
- 尾矿治理： 矿山尾矿库有害气体监测，预防环境污染和安全事故
- 养殖环控： 畜禽养殖场氨气等有害气体监测，优化养殖环境，提升生产效率
- 气象观测： 大气环境监测站，提供精准空气质量数据
- 工业安全： 化工厂、炼油厂等工业场所的有害气体泄漏监测
- 地下工程： 隧道、地下管网等密闭空间的气体安全监测，保障施工人员安全
