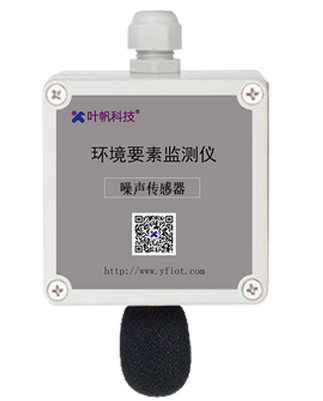

YF3610-Noise噪声综合监测仪
1. 产品简介
YF3610-Noise噪声综合监测仪，是一款高精度、符合标准Modbus-RTU协议的工业级噪声强度监测传感器。该产品主要应用于物联网场景下的噪声强度指数检测环境，包括共享工位、工业生产、城市管理以及自动制造等多个行业，具有极强的行业适应性。产品采用数据处理+传感采集的设计方式，搭载最新的RT-Thread国产实时操作系统以及高精度传感器探头，结合高灵敏度声音吸收材料，减少声源损耗，保证声源完整度，从而提高数据精确度，支持多模多速采集方式，有效保障了设备的稳定性和数据的颗粒度。该产品目前已广泛应用于环境监测、城市建设以及日常生活等多个声强监测场景。
2. 产品特点
- 高精度传感器探头，测量准确可靠
- 采用高灵敏度声音吸收材料，减少声源损耗
- 搭载RT-Thread国产实时操作系统，数据处理能力强
- 支持多模多速采集方式，保障数据颗粒度
- 双通信接口设计(RS-485/PowerBus)，系统兼容性高
- 工业级防护设计，适用于多种复杂环境
- 安装便捷，操作简单，维护成本低
3. 技术参数
| 参数 | 说明 |
|---|---|
| 通信接口 | RS-485/PowerBus |
| 供电电压 | DC9~24V(RS-485) |
| 设备功能 | 提供1路声强 |
| 测量范围 | 30~120dB |
| 测量精度 | ±0.5dB（94dB@1kHz） |
| 工作电流 | 27mA |
| 设备功耗 | ~0.648W |
| 工作环境 | -20℃ ~ 75℃，10%RH ~ 90%RH |
4. 通信协议
4.1 通信参数
- 通讯协议： Modbus-RTU
- 波特率： 2400~115200bps，出厂默认9600bps
- 数据位： 8位
- 停止位： 1位
- 奇偶校验位： 无
4.2 寄存器地址表
| 寄存器地址(16进制) | PLC/组态地址(10进制) | 内容 | 操作 |
|---|---|---|---|
| 0000H | 40001 | 噪声(0.1dB) | 只读 |
| 0002H | 40003 | 错误码 | 只读 |
| 000CH | 40013 | 设备地址 | 读写 |
| 000DH | 40014 | 波特率 | 读写 |
| 000EH | 40015 | 奇偶校验 | 读写 |
4.3 通信协议格式
| 数据格式 | 地址码 | 功能码 | 数据区 | 校验码 |
|---|---|---|---|---|
| 1字节 | 1字节 | 1字节 | N字节 | 16位CRC码 |
4.4 通信协议示例
举例：读取设备地址为广播地址（站号253）的噪声数值
问询帧（16进制）
| 地址码 | 功能码 | 起始地址 | 数据长度 | CRC校验码 |
|---|---|---|---|---|
| 0xFD | 0x03 | 0x0000 | 0x0001 | 0x9036 |
应答帧（16进制）：噪声44.8dB
| 地址码 | 功能码 | 有效字节 | 噪声值 | CRC校验码 |
|---|---|---|---|---|
| 0xFD | 0x03 | 0x02 | 0x01C0 | 0x69B3 |
4.5 噪声计算与转换
噪声值计算（16进制）
噪声：0x01 0xC0(16进制)=448 => 噪声=44.8dB
注：噪声值单位为0.1dB，需要除以10得到实际dB值
5. 产品型号
5.1 选型指南
-RS-485版： 支持标准Modbus-RTU协议，适用于传统工业控制系统和各种数据采集网关 -PowerBus版： 采用电力载波通信技术，支持无极性接入，简化布线，降低安装成本和难度

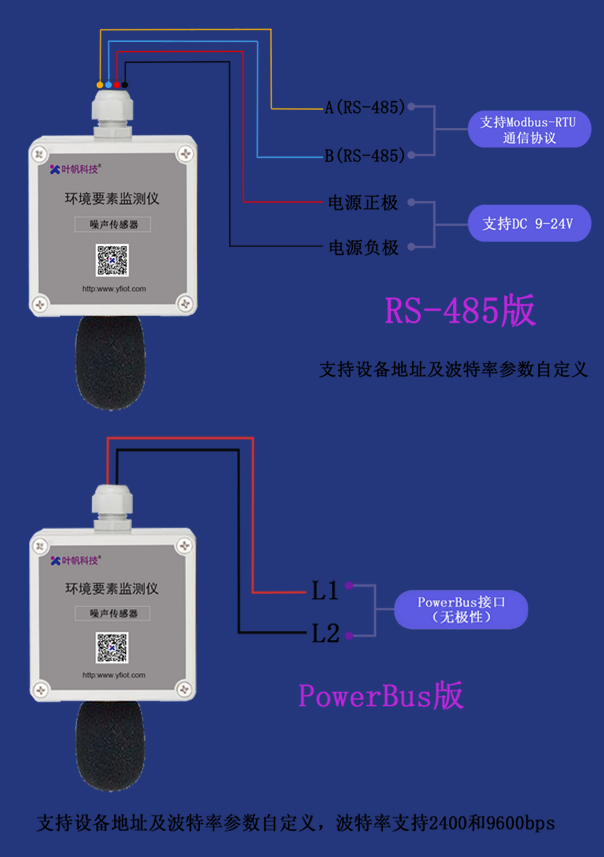

5.2 接线方式

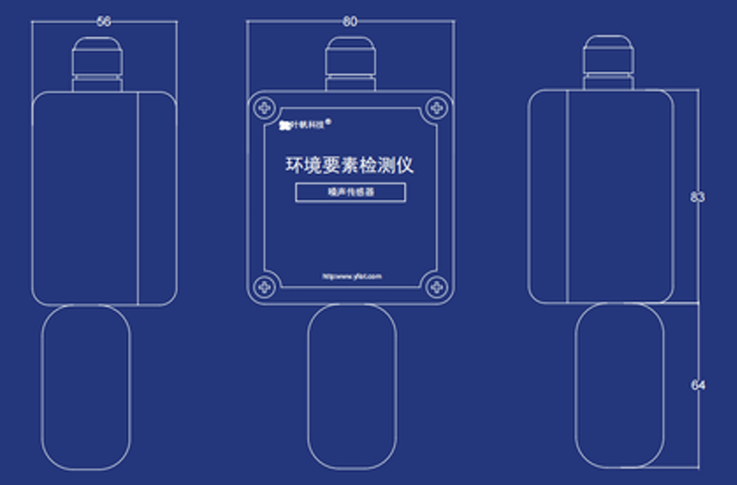

5.3 产品尺寸
6. 产品应用
- 环境检测： 城市环境噪声监测站、社区噪声污染监控、生态保护区噪声管理
- 工业监测： 工厂车间噪声监测、设备运行状态声学分析、生产线噪声控制
- 交管管理： 交通噪声监测、道路施工噪声管控、车辆噪声超标检测
- 安防建设： 异常声音事件监测、安全预警系统、重要场所声学环境监控
- 智慧办公： 共享办公空间噪声管理、会议室环境优化、办公舒适度提升
- 城市管理： 公园广场噪声监管、商业区噪声控制、施工工地噪声执法监测
