YF3610-TH21温湿度传感器
1. 产品简介
YF3610-TH21温湿度模块，是一款精密型、符合标准Modbus-RTU协议的工业级双通道环境感知传感器。该产品主要应用于物联网场景应用下的温湿度检测环境，包括养殖、消防、城市建设等多个行业，具有极强的行业适应性。产品采用超低功耗设计，搭载最新的RT-Thread国产实时操作系统以及双通道温湿度感知元件，旨在为客户提供具有长期稳定可靠性和高测量精度的全链路环境温湿度感知解决方案。该产品目前已广泛应用于棉纺加工厂、肉蛋鸡养殖大棚、农业蔬果种植大棚以及消防泵房等生产环境。
2. 产品特点
- 双通道温湿度感知元件，提供更全面的环境监测
- 超低功耗设计，节能环保，降低运营成本
- 搭载RT-Thread国产实时操作系统，数据处理能力强
- 精密型传感器设计，高测量精度
- 长期稳定可靠性，适应复杂工业环境
- 工业级防护设计，适应各种复杂环境
- RS-485/PowerBus双通信接口，系统兼容性高
- 轻量化设计，产品重量仅51g
3. 技术参数
| 参数 | 说明 |
|---|---|
| 通信接口 | RS-485/PowerBus |
| 供电电压 | DC5~24V(RS-485) |
| 设备功能 | 提供2路温度，1路湿度 |
| 温度1测量范围 | -40℃~80℃ |
| 温度1测量精度 | ±0.3℃ |
| 温度2测量范围 | -55℃~125℃ |
| 温度2测量精度 | ±0.5℃ |
| 湿度测量范围 | 0~100%RH |
| 湿度测量精度 | ±0.3%RH |
| 产品重量 | 51g |
| 工作环境 | -20℃ ~ 75℃，10%RH ~ 90%RH |
4. 通信协议
4.1 通信参数
- 通讯协议： Modbus-RTU
- 波特率： 2400~115200bps，出厂默认9600bps
- 数据位： 8位
- 停止位： 1位
- 奇偶校验位： 无
4.2 寄存器地址表
| 寄存器地址(16进制) | PLC/组态地址(10进制) | 内容 | 操作 |
|---|---|---|---|
| 0000H | 40001 | 温度1（0.1℃） | 只读 |
| 0001H | 40002 | 湿度（0.1%RH） | 只读 |
| 0002H | 40003 | 温度2（0.1℃） | 只读 |
4.3 通信协议格式
| 数据格式 | 地址码 | 功能码 | 数据区 | 错误校验 |
|---|---|---|---|---|
| 1字节 | 1字节 | 1字节 | N字节 | 16位CRC码 |
4.4 通信协议示例
举例：读取设备地址为广播地址（站号253）的温湿度数值
问询帧（16进制）
| 地址码 | 功能码 | 起始地址 | 数据长度 | CRC校验码 |
|---|---|---|---|---|
| 0xFD | 0x03 | 0x0000 | 0x0003 | 0xC40B |
应答帧（16进制）：温度1：22.4℃，湿度24.1%，温度2：22.3℃
| 地址码 | 功能码 | 有效字节 | 温度1值 | 湿度值 | 温度2值 | CRC校验码 |
|---|---|---|---|---|---|---|
| 0xFD | 0x03 | 0x06 | 0x00E0 | 0x00F1 | 0x00DF | 0xE1CC |
4.5 数据计算与转换
温度计算（16进制）
温度1：0x00 0xE0(16进制)=224 => 温度=22.4℃
温度2：0x00 0xDF(16进制)=223 => 温度=22.3℃
注：温度值单位为0.1℃，需要除以10得到实际温度值
注：当温度低于0℃，数据采用补码上传
湿度计算
湿度：0x00 0xF1(16进制)=241 => 湿度=24.1%RH
注：湿度值单位为0.1%RH，需要除以10得到实际湿度值
5. 产品型号

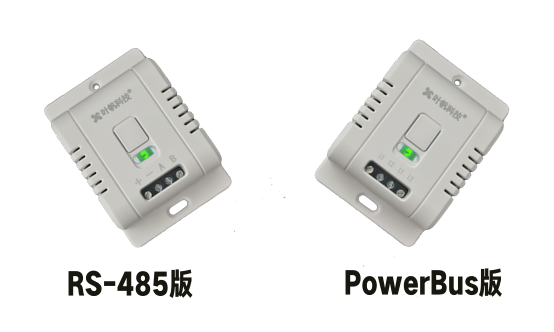

5.1 选型指南
- RS-485版： 支持标准Modbus-RTU协议，适用于传统工业控制系统和各种数据采集网关，需要独立供电
- PowerBus版： 采用电力载波通信技术，支持无极性接入，简化布线，同时通过通信线缆供电，降低安装成本

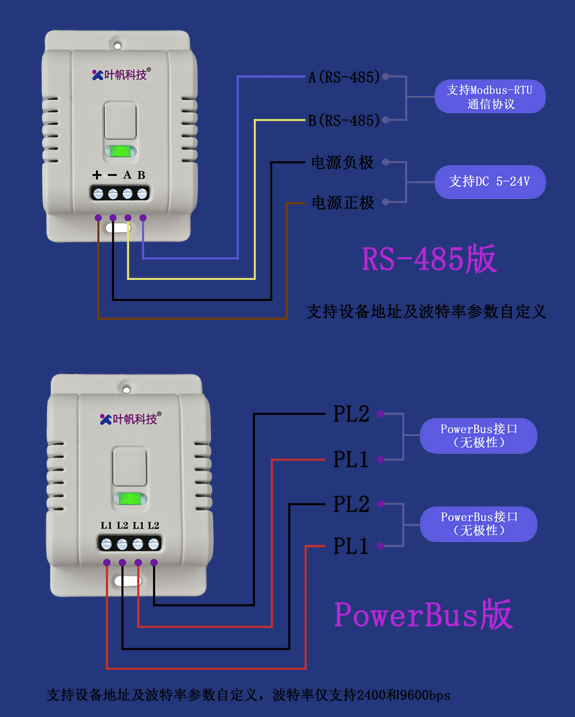

5.2 接线方式

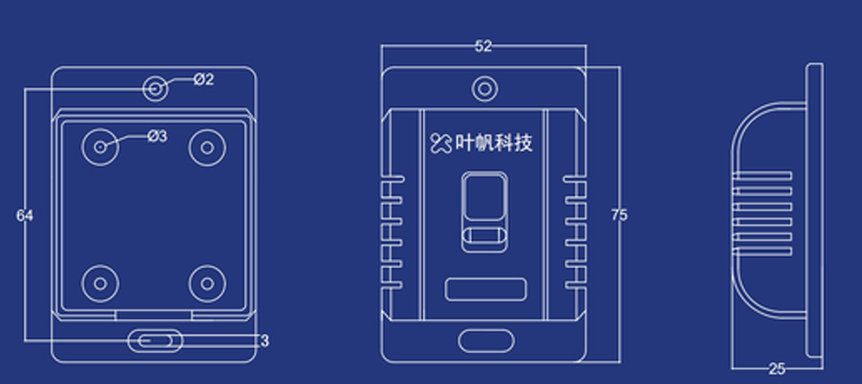

5.3 产品尺寸
6. 产品应用
- 城市建设： 城市环境监测、智能建筑环境管理、市政设施监测
- 蛋鸡养殖： 肉蛋鸡养殖大棚环境监测、养殖环境优化、智能养殖管理
- 纺织加工： 棉纺加工厂环境监测、纺织工艺环境控制、生产环境优化
- 泵房运转： 消防泵房环境监测、设备运行环境控制、安全预警系统
