YF3610-THC二氧化碳传感器

1. 产品简介

　　YF3610-THC二氧化碳传感器，是一款高精度、符合标准Modbus-RTU协议的工业级环境二氧化碳指数以及温湿度数据监测传感器。该产品主要应用于物联网场景下的二氧化碳含量以及温湿度检测环境，包括空气质量监测、智慧城市以及空气环境净化处理等多个行业，具有极强的行业适应性。产品采用数据处理+传感采集的设计方式，搭载最新的RT-Thread国产实时操作系统以及红外检测方式的高精度传感器探头，具有极高的一致性和再现性，支持多种校准方式，根据应用场景变化，进行校准匹配，全栅栏的外壳设计，便于传感器更好的与监测环境接触，确保数据的准确性和稳定性。该产品目前已广泛应用于批量化养殖环境监测、农业大棚、矿业开发等相关生产过程环境指标浓度监测。

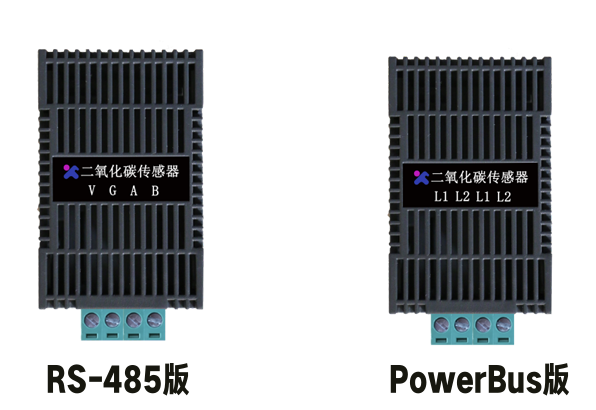

YF3610-THC主图

2. 产品特点

红外检测方式的高精度传感器探头，测量准确可靠
搭载RT-Thread国产实时操作系统，数据处理能力强
极高的一致性和再现性，长期稳定性优异
支持多种校准方式，可根据场景灵活匹配
全栅栏式外壳设计，优化环境接触效果
工业级防护设计，适应各种复杂环境
RS-485/PowerBus双通信接口，系统兼容性高
低功耗设计，节能环保，延长使用寿命

3. 技术参数

参数	说明
通信接口	RS-485/PowerBus
供电电压	DC9~24V(RS-485)
设备功能	提供1路温度，1路湿度，1路CO2
温度测量范围	-55℃~125℃
温度测量精度	±0.03℃
湿度测量范围	0~100%RH
湿度测量精度	±2RH
CO2测量范围	400~10000ppm可选
CO2测量精度	±(50ppm+5% of Reading)
工作电流	71mA
设备功耗	~1.7W
工作环境	-20℃ ~ 75℃，10%RH ~ 90%RH

4. 通信协议

4.1 通信参数

通讯协议： Modbus-RTU
波特率： 2400~115200bps，出厂默认9600bps
数据位： 8位
停止位： 1位
奇偶校验位： 无

4.2 寄存器地址表

寄存器地址(16进制)	PLC/组态地址(10进制)	内容	操作
0000H	40001	温度（0.1℃）	只读
0001H	40002	湿度（0.1RH）	只读
0002H	40003	二氧化碳（1ppm）	只读
000CH	40013	设备地址	读写
000DH	40014	波特率	读写
000EH	40015	奇偶校验	读写

4.3 通信协议格式

数据格式	地址码	功能码	数据区	错误校验
1字节	1字节	1字节	N字节	16位CRC码

4.4 通信协议示例

举例：读取设备地址为广播地址（站号253）的二氧化碳数值

问询帧（16进制）

地址码	功能码	起始地址	数据长度	CRC校验码
0xFD	0x03	0x0000	0x0001	0x9036

应答帧（16进制）：二氧化碳500ppm

地址码	功能码	有效字节	CO2值	CRC校验码
0xFD	0x03	0x02	0x01F4	0x69B3

4.5 数据计算与转换

温度计算（16进制）
温度值单位为0.1℃，需要除以10得到实际温度值

注：当温度低于0℃，数据采用补码上传

湿度计算
湿度值单位为0.1RH，需要除以10得到实际湿度值

二氧化碳（CO2）计算
二氧化碳：0x00 0xF4(16进制)=500 => 二氧化碳=500ppm

注：CO2值单位为1ppm，直接读取即可

5. 产品型号

5.1 选型指南

RS-485版： 支持标准Modbus-RTU协议，适用于传统工业控制系统和各种数据采集网关，需要独立供电
PowerBus版： 采用电力载波通信技术，支持无极性接入，简化布线，同时通过通信线缆供电，降低安装成本

5.2 接线方式

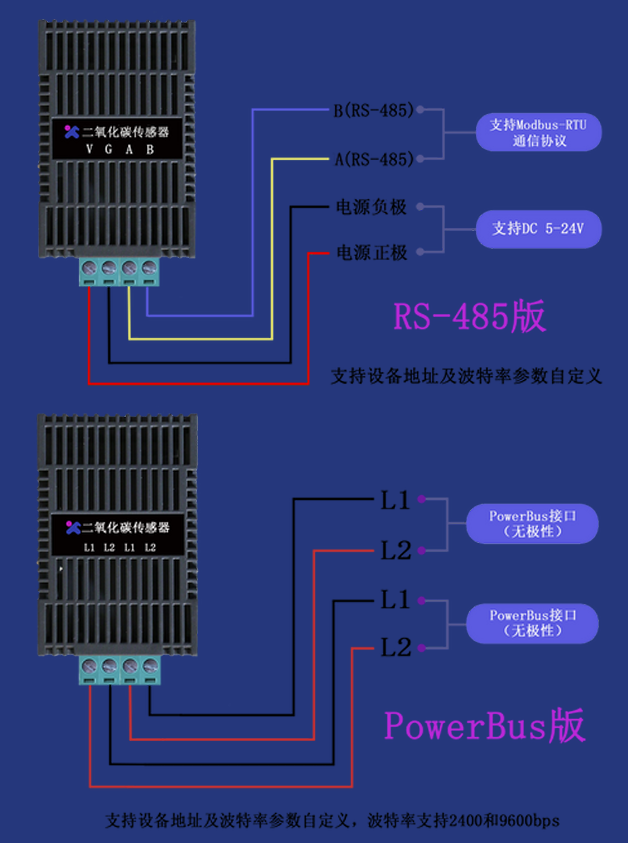

YF3610-THC接线图

5.3 产品尺寸

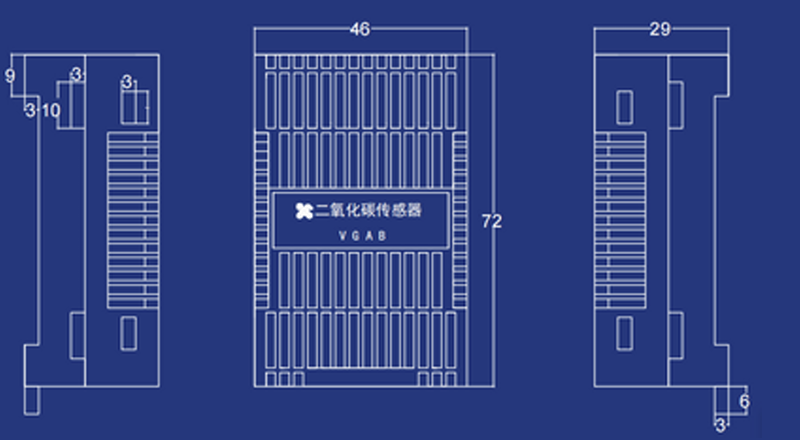

YF3610-THC尺寸图

6. 产品应用

养殖监管： 批量化养殖环境监测、空气质量控制、环境参数实时监控
农业大棚： 温室大棚环境监测、植物生长环境优化、智能通风控制
矿采管理： 矿业开发环境监测、井下空气质量监测、安全预警系统
生产监督： 工业生产环境监测、车间空气质量控制、生产过程环境指标监测
空气质量监测： 室内空气质量检测、公共场所环境监测、环境质量评估
智慧城市： 城市环境监测网络、智能建筑环境管理、城市空气质量监测
