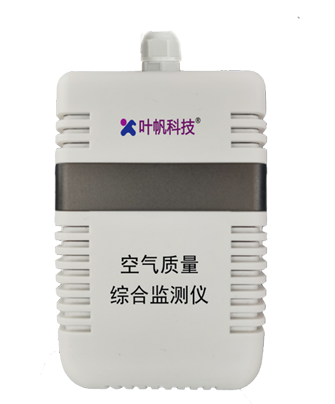

YF3610-THLCM空气质量综合监测仪
1. 产品简介
YF3610-THLCM空气质量综合监测仪，是一款复合型、高精度、符合标准Modbus-RTU协议的工业级空气质量传感器，支持四要素数据监测。该产品主要应用于开放性公共区域以及封闭式环境指数监测场景，包括旅游公园、酒店、学校以及医院等多类型环境，具有极强的环境适应能力。产品采用一体式封装结构，搭载最新的RT-Thread国产实时操作系统以及五要素高精度传感探头，模块化的电气结构，使得产品可以根据场景自由变化，自由拓展，其外壳采用栅栏式透气设计，便于传感器更好的与监测环境接触，确保数据的准确性和稳定性。该产品广泛应用于气象监测、室内环境监测、管道型空气监测、汽车尾气处理以及智能式新风系统和空气净化系统，为其提供指标性参数结果。
2. 产品特点
- 一体式封装结构，模块化设计，支持场景自由拓展
- 搭载RT-Thread国产实时操作系统，数据处理能力强
- 五要素高精度传感探头，测量数据准确稳定
- 栅栏式透气外壳设计，优化环境接触效果
- 工业级防护设计，适应各种复杂环境
- RS-485/PowerBus双通信接口，系统兼容性高
- 低功耗设计，节能环保，延长使用寿命
- 支持气压、二氧化硫、TVOC、CO及甲醛传感器定制
3. 技术参数
| 参数 | 说明 |
|---|---|
| 通信接口 | RS-485/PowerBus |
| 供电电压 | DC9~24V(RS-485) |
| 设备功能 | 标准版提供1路温度，1路湿度，1路CO2，1路PM2.5（可同时支持PM1.0和PM10），1路光照（高级版） |
| 温度测量范围 | -55℃~125℃ |
| 温度测量精度 | ±0.03℃ |
| 湿度测量范围 | 0~100%RH |
| 湿度测量精度 | ±2RH |
| CO2测量范围 | 400~10000ppm可选 |
| CO2测量精度 | ±(50ppm+5% of Reading) |
| PM2.5测量范围 | 0~1000μg/m³ |
| PM2.5测量精度 | ±15μg/m³ |
| 光照测量范围 | 0~20WLux |
| 光照测量精度 | ±7% of Reading |
| 工作电流 | 40mA |
| 设备功耗 | ~0.48W |
| 工作环境 | -20℃ ~ 75℃，10%RH ~ 90%RH |
| 定制部件 | 支持气压、二氧化硫、TVOC、CO以及甲醛传感器定制，支持数显内容定制 |
4. 通信协议
4.1 通信参数
- 通讯协议： Modbus-RTU
- 波特率： 2400~115200bps，出厂默认9600bps
- 数据位： 8位
- 停止位： 1位
- 奇偶校验位： 无
4.2 寄存器地址表
| 寄存器地址(16进制) | PLC/组态地址(10进制) | 内容 | 操作 |
|---|---|---|---|
| 0000H | 40001 | 温度（0.1℃） | 只读 |
| 0001H | 40002 | 湿度（0.1RH） | 只读 |
| 0002H | 40003 | 二氧化碳（1ppm） | 只读 |
| 0003H | 40004 | PM2.5（1μg/m³） | 只读 |
| 0004H | 40005 | PM10（1μg/m³） | 只读 |
| 0005H | 40006 | PM1.0（1μg/m³） | 只读 |
| 000CH | 40013 | 设备地址 | 读写 |
| 000DH | 40014 | 波特率 | 读写 |
| 000EH | 40015 | 奇偶校验 | 读写 |
4.3 通信协议格式
| 数据格式 | 地址码 | 功能码 | 数据区 | 错误校验 |
|---|---|---|---|---|
| 1字节 | 1字节 | 1字节 | N字节 | 16位CRC码 |
4.4 通信协议示例
举例：读取设备地址为广播地址（站号253）的温湿度数值
问询帧（16进制）
| 地址码 | 功能码 | 起始地址 | 数据长度 | CRC校验码 |
|---|---|---|---|---|
| 0xFD | 0x03 | 0x0000 | 0x0001 | 0x9036 |
应答帧（16进制）：温度28.3℃
| 地址码 | 功能码 | 有效字节 | 温度值 | CRC校验码 |
|---|---|---|---|---|
| 0xFD | 0x03 | 0x02 | 0x011B | 0xA9CB |
4.5 数据计算与转换
温度计算（16进制）
温度：0x01 0x1B(16进制)=283 => 温度=28.3℃
注：温度值单位为0.1℃，需要除以10得到实际温度值
注：当温度低于0℃，数据采用补码上传
湿度计算
湿度值单位为0.1RH，需要除以10得到实际湿度值
二氧化碳（CO2）
CO2值单位为1ppm，直接读取即可
PM2.5/PM10/PM1.0
颗粒物浓度值单位为1μg/m³，直接读取即可
5. 产品型号
5.1 选型指南
- RS-485版： 支持标准Modbus-RTU协议，适用于传统工业控制系统和各种数据采集网关，需要独立供电
- PowerBus版： 采用电力载波通信技术，支持无极性接入，简化布线，同时通过通信线缆供电，降低安装成本
- 标准版： 提供温度、湿度、CO2、PM2.5监测功能
- 高级版： 在标准版基础上增加光照监测功能

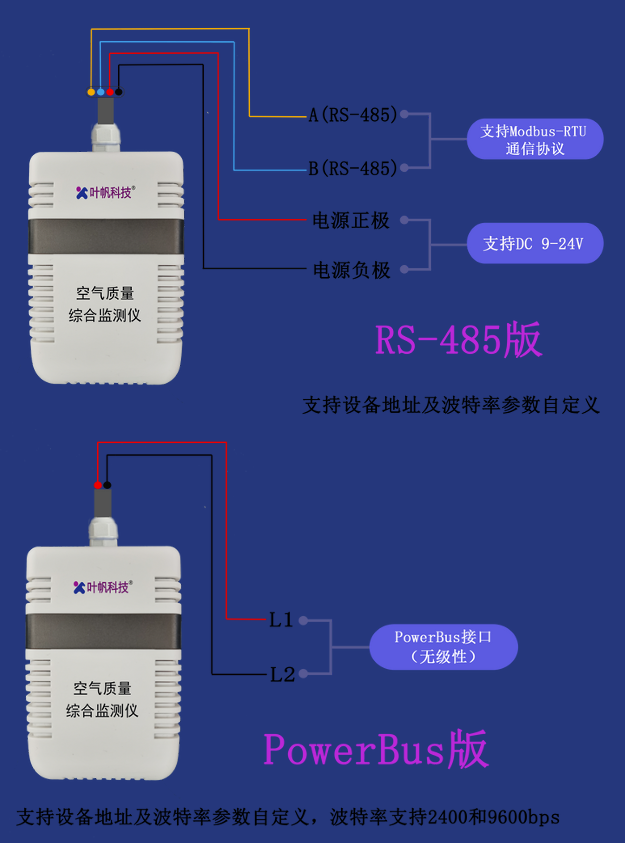

5.2 接线方式

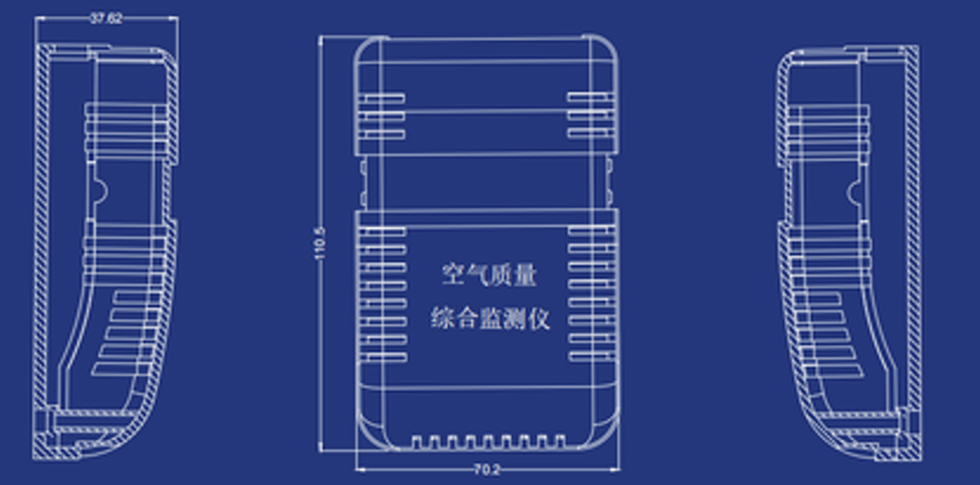

5.3 产品尺寸
6. 产品应用
- 气象观测： 气象监测站、环境监测网络、气候数据分析
- 室内环境监测： 办公楼空气质量监测、学校教室环境监测、医院病房空气质量控制
- 管道型空气监测： 通风管道监测、空调系统监测、工业管道环境监测
- 尾气处理： 汽车尾气处理系统、工业废气监测、排放控制系统
- 新风系统： 智能新风系统、空气净化系统、室内外空气交换控制
- 环境监测： 旅游公园环境监测、酒店环境监测、公共区域空气质量监测
