YF3610-ColorID状态综合监测仪

1. 产品简介

　　YF3610-ColorID状态综合监测仪，是一款高精度、符合标准Modbus-RTU协议的工业级LED状态传感器。该产品主要应用物联网场景下的LED状态检测环境，包括消防设施巡查、运行设备状态反馈以及设备工作流程监管等多个应用方向，具有极强的产品通用性。产品采用数据处理+传感采集的设计方式，搭载最新的RT-Thread国产实时操作系统以及高精度传感探头，配合高灵敏光导纤维，实现检测距离自由延伸。整体材质防油防水，确保设备安装稳定，感知精准。该产品目前广泛应用于录像系统监测、消防控制装置状态反馈以及冷链运输等相关场景的LED指示监测，减少人力巡检成本，实现全天候自动化状态巡查。

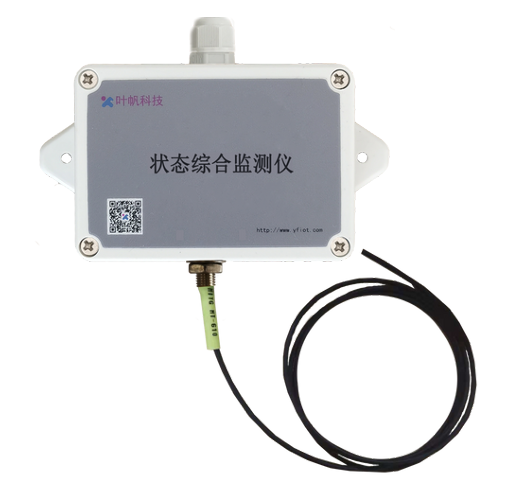

YF3610-ColorID主图

2. 产品特点

采用数据处理+传感采集的先进架构设计
搭载RT-Thread国产实时操作系统，运行稳定高效
高精度RGB传感探头，色彩识别准确
高灵敏光导纤维设计，检测距离可自由延伸
防油防水整体材质，适应恶劣工业环境
支持RS-485/PowerBus双通信接口，兼容性强
低功耗设计，节能环保，延长设备使用寿命

3. 技术参数

参数	说明
通信接口	RS-485/PowerBus
供电电压	DC9~24V(RS-485)
设备功能	提供RGB色值数据以及光闪亮度
测量范围	R: 0 ~ 255 G: 0 ~ 255 B: 0 ~ 255
测量精度	RGB:±1
亮度：	±1% of Reading
导管管材	MMA材质
管材长度	1~5m可选，可定制
工作电流	6mA
设备功耗	~0.072W
工作环境	-20℃ ~ 75℃，10%RH ~ 90%RH

4. 通信协议

4.1 通信参数

通讯协议： Modbus-RTU
波特率： 2400~115200bps，出厂默认9600bps
数据位： 8位
停止位： 1位
奇偶校验位： 无

4.2 寄存器地址表

寄存器地址(16进制)	PLC/组态地址(10进制)	内容	操作
0000H	40001	R（红色）	只读
0001H	40002	G（绿色）	只读
0002H	40003	B（蓝色）	只读
0003H	40004	C（亮度）	只读
0004H	40005	错误码	只读
000CH	40013	设备地址	读写
000DH	40014	波特率	读写
000EH	40015	奇偶校验	读写

4.3 通信协议格式

数据格式	地址码	功能码	数据区	校验码
数据长度	1字节	1字节	N字节	16位CRC码

4.4 通信协议示例

举例：读取设备地址为广播地址（站号253）的亮度数值

问询帧（16进制）

地址码	功能码	起始地址	数据长度	CRC校验码
0xFD	0x03	0x0003	0x0001	0x6036

应答帧（16进制）：亮度37cd/m²

地址码	功能码	有效字节	亮度值	CRC校验码
0xFD	0x03	0x02	0x0025	0x298B

4.5 数据计算与转换

亮度计算（16进制）

亮度：0x00 0x25(16进制)=37 => 亮度=37cd/m²

RGB色值计算

RGB值直接按照0~255范围表示，例如R=0x00 0xFF(16进制)=255表示红色通道最大值

5. 产品型号

5.1 选型指南

RS-485标准版： 支持Modbus-RTU协议，适用于传统工业控制系统和各类数据采集网关
PowerBus版： 采用电力载波通信技术，可同时传输数据和电力，简化布线，降低安装成本

导管长度定制：可根据应用场景需求，定制1~5m不同长度的光导纤维，满足不同距离的监测需求

5.2 接线方式

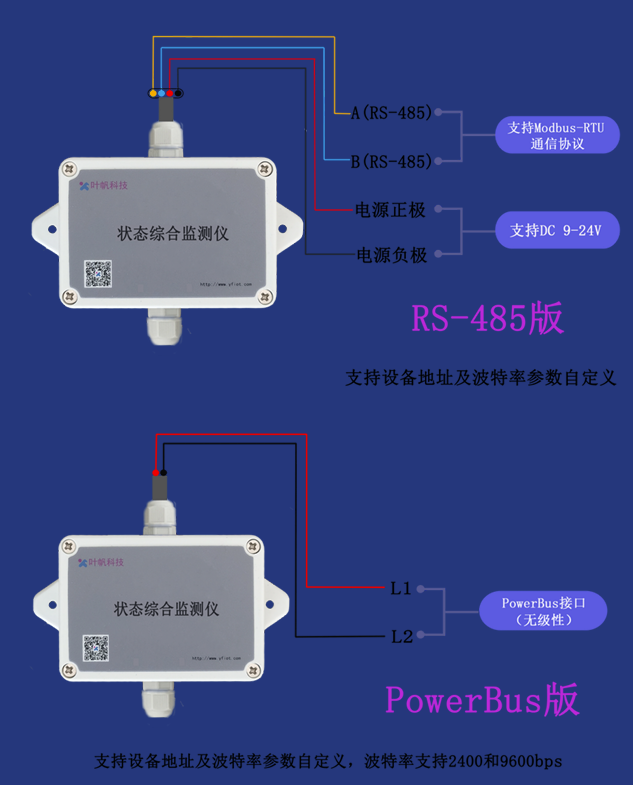

YF3610-ColorID接线图

5.3 产品尺寸

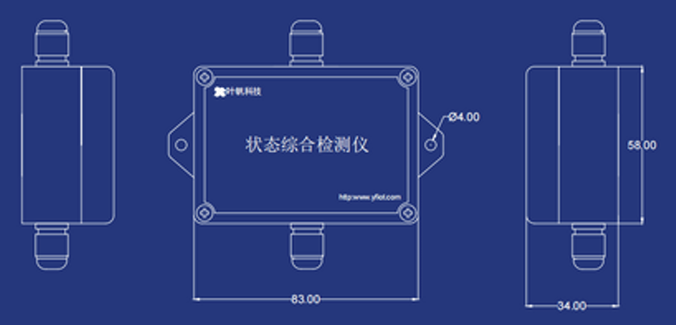

YF3610-ColorID尺寸图

6. 产品应用

录像检测： 监控系统状态指示灯自动识别，替代人工巡检
消防控制： 消防设备状态指示灯监测，提高消防安全管理效率
工程巡检： 工业设备运行状态自动监测，减少人工巡检频次
资产管理： 设备使用状态追踪，优化资产管理策略
冷链运输： 冷藏设备状态远程监控，确保运输环境稳定
智能建筑： 楼宇设备状态集中监控，提高管理效率
工业自动化： 生产线设备状态实时监测，预防性维护支持
