YF3610-TP负压综合监测仪

1. 产品简介

　　YF3610-TP负压综合监测仪，是一款高精度、符合标准Modbus-RTU协议的工业级环境负压与温度综合类传感器。该产品主要应用于物联网场景下的负压与温度指标检测环境，包括养殖、矿产开采以及管网监测等多个行业，具有极强的行业适应性。产品采用数据处理+传感采集的设计方式，搭载最新的RT-Thread国产实时操作系统以及高精度传感元件，可延伸的负压导管以及温度传感探头也使得设备整体更具有场景适应能力，可根据监测位置的安装条件灵活调整，整体材质防油防水，负压指数与温度互为补充，确保设备安装稳定，感知精准，数据可参考性高。该产品目前已广泛应用于批量化的养殖环境监测，减少因为通风管理不善而造成的养殖危害问题，同时为养殖批量化管理提供量化数据参考，及时调整养殖策略。

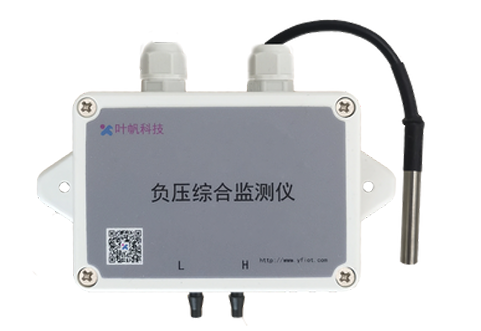

YF3610-TP主图

2. 产品特点

采用数据处理+传感采集的先进设计架构
搭载RT-Thread国产实时操作系统，数据处理能力强
高精度传感元件，测量精准可靠
可延伸的负压导管及温度传感探头，场景适应性强
防油防水材质外壳，适应恶劣工业环境
负压与温度双参数互补，提高监测可靠性
支持RS-485/PowerBus双通信接口，系统兼容性高

3. 技术参数

参数	说明
通信接口	RS-485/PowerBus
供电电压	DC9~24V(RS-485)
设备功能	提供1路负压，1路温度
测量范围	负压：±125Pa
温度：	-55℃ ~ 125℃
测量精度	负压：0.5% of Reading
温度：	±0.03℃
线缆长度	1~30m可选，可定制（温度）
工作电流	10mA
设备功耗	~0.12W
工作环境	-20℃ ~ 75℃，10%RH ~ 90%RH

4. 通信协议

4.1 通信参数

通讯协议： Modbus-RTU
波特率： 2400~115200bps，出厂默认9600bps
数据位： 8位
停止位： 1位
奇偶校验位： 无

4.2 寄存器地址表

寄存器地址(16进制)	PLC/组态地址(10进制)	内容	操作
0000H	40001	负压（单位0.01Pa）	只读
0001H	40002	内部温度（单位0.1℃）	只读
0002H	40003	外部温度（单位0.1℃）	只读
000CH	40013	设备地址	读写
000DH	40014	波特率	读写
000EH	40015	奇偶校验	读写

4.3 通信协议格式

数据格式	地址码	功能码	数据区	校验码
数据长度	1字节	1字节	N字节	16位CRC码

4.4 通信协议示例

举例：读取设备地址为广播地址（站号253）的负压数值

问询帧（16进制）

地址码	功能码	起始地址	数据长度	CRC校验码
0xFD	0x03	0x0000	0x0001	0x9036

应答帧（16进制）：负压0.03Pa

地址码	功能码	有效字节	负压值	CRC校验码
0xFD	0x03	0x02	0x0003	0xA851

4.5 数据计算与转换

负压计算（16进制）

负压：0x00 0x03(16进制)=3 => 负压=0.03Pa

注：当负压低于0Pa时，数据采用补码上传

温度计算（16进制）

温度值直接按照0.1℃单位进行表示，例如0x012C(16进制)=300 => 温度=30.0℃

5. 产品型号

5.1 选型指南

RS-485版： 支持标准Modbus-RTU协议，适用于传统工业控制系统，需要独立供电
PowerBus版： 采用电力载波通信技术，通过通信线缆同时传输数据和电力，支持无极性接入，简化安装布线

导管长度：可根据安装环境需求定制1~30m不同长度的温度传感探头

5.2 接线方式

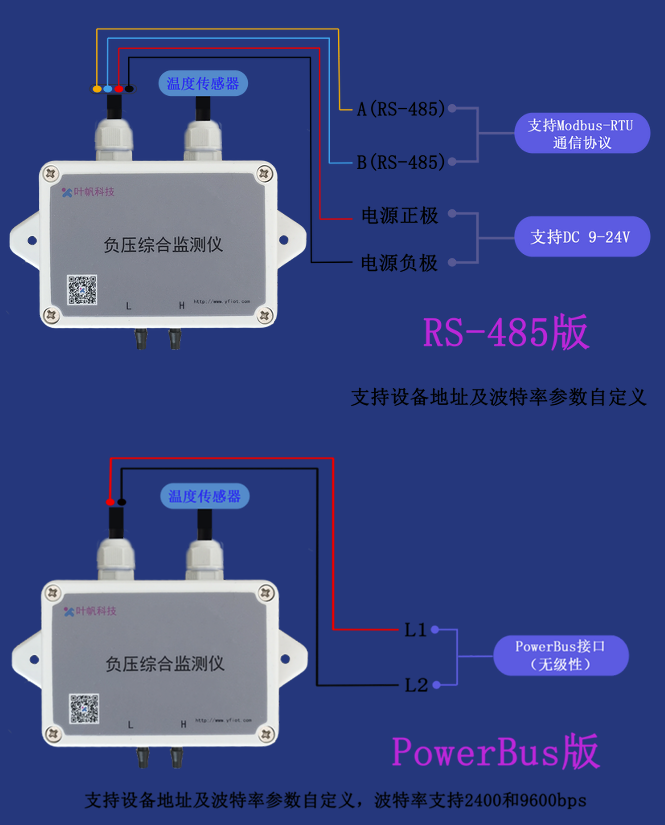

YF3610-TP接线图

5.3 产品尺寸

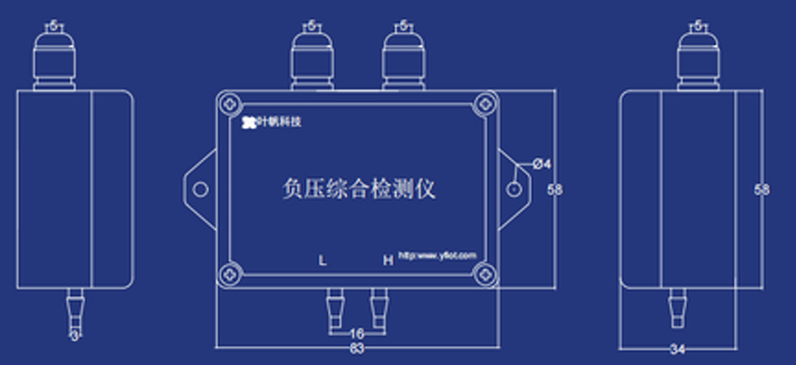

YF3610-TP尺寸图

6. 产品应用

畜牧养殖： 畜禽舍负压通风监测与控制，优化养殖环境，提高动物生长效率
矿产开采： 矿井通风系统监测，保障矿工安全，预防瓦斯积聚风险
仓储物流： 仓库通风系统监测，控制仓储环境，保护存储物品质量
管网监测： 供水、供气管网压力监测，预防管道泄漏，保障系统安全运行
洁净室环境： 实验室、医院手术室等场所的气压差监测，保障洁净环境
工业通风： 生产车间通风系统优化，改善工作环境，提高生产效率
