YF3610-TH温湿度综合监测仪
1. 产品简介
YF3610-TH温湿度传感器，是一款高精度、符合标准Modbus-RTU协议的工业级通用型温湿度传感器。该产品主要应用于物联网场景下的环境温湿度指数检测环境，包括养殖管理、新风调节以及库房管理等多个行业，具有极强的行业适应性。产品采用一体式封装结构，搭载最新的RT-Thread国产实时操作系统以及高精度传感探头，具备数据线性纠偏，自动化感知补偿等特点，使产品具备高精度以及长期稳定性的测量品质，全栅栏的外壳设计，便于传感器更好的与监测环境接触，确保数据的一致性和再现性。该产品目前广泛应用于工业加工车间、仓储冷链、公共性开放场所以及棚舍养殖等相关生产过程环境温湿度参数监测。
2. 产品特点
- 一体式封装结构，安装便捷
- 搭载RT-Thread国产实时操作系统
- 高精度传感探头，数据线性纠偏，自动化感知补偿
- 全栅栏的外壳设计，确保数据的一致性和再现性
- 长期稳定性高，使用寿命长
- 支持RS-485/PowerBus双通信接口
3. 技术参数
| 参数 | 说明 |
|---|---|
| 通信接口 | RS-485/PowerBus |
| 供电电压 | DC9 ~ 24V(RS-485) |
| 设备功能 | 提供1路温度，1路湿度 |
| 测量范围 | 温度:-55℃ ~ 125℃ ，湿度：0 ~ 100%RH |
| 测量精度 | 温度:±0.03℃ 湿度:±2%RH |
| 工作电流 | DC12V:15mA, DC24V:9mA |
| 设备功耗 | ~0.2W |
| 工作环境 | -20℃ ~ 75℃，10%RH ~ 90%RH |
4. 通信协议
4.1 通信参数
- 通讯协议： Modbus-RTU
- 波特率： 2400~115200bps，出厂默认9600bps
- 数据位： 8位
- 停止位： 1位
- 奇偶校验位： 无
4.2 寄存器地址表
| 寄存器地址(16进制) | PLC/组态地址(10进制) | 内容 | 操作 |
|---|---|---|---|
| 0000H | 40001 | 温度（0.1℃） | 只读 |
| 0001H | 40002 | 湿度（0.1%RH） | 只读 |
| 0002H | 40003 | 故障码 | 只读 |
| 000CH | 40013 | 设备地址 | 读写 |
| 000DH | 40014 | 波特率 | 读写 |
| 000EH | 40015 | 奇偶校验 | 读写 |
4.3 通信协议格式
| 数据格式 | 地址码 | 功能码 | 数据区 | 校验码 |
|---|---|---|---|---|
| 1字节 | 1字节 | 1字节 | N字节 | 16位CRC码 |
| 数据长度 | 1字节 | 1字节 | N字节 | 16位CRC码 |
4.4 通信协议示例
举例：读取设备地址为广播地址（站号253）的温度数值 问询帧（16进制）
| 地址码 | 功能码 | 起始地址 | 数据长度 | CRC校验码 |
|---|---|---|---|---|
| 0xFD | 0x03 | 0x0000 | 0x0001 | 0x9036 |
应答帧（16进制）：温度28.3℃
| 地址码 | 功能码 | 有效字节 | 温度值 | CRC校验码 |
|---|---|---|---|---|
| 0xFD | 0x03 | 0x02 | 0x011B | 0xA9C8 |
4.5 数据计算与转换
温度计算
温度：0x01 0x1B(16进制)=283 => 温度=28.3℃
注：当温度低于0℃时，数据采用补码上传
湿度计算
湿度值直接按照0.1%RH单位进行表示
5. 产品型号

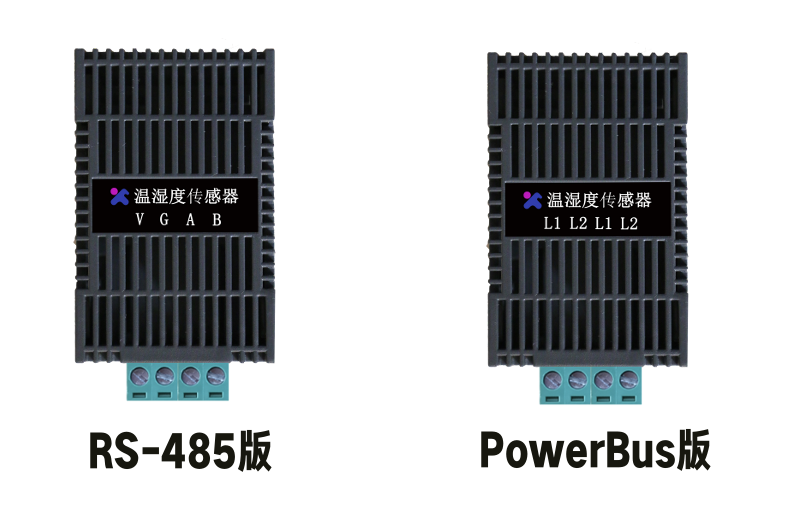

5.1 选型指南
- RS-485 版：支持 Modbus-RTU 协议，适用于传统工业控制系统或网关采集。
- PowerBus 版：专为简化布线设计，支持无极性接入，降低安装难度和成本。

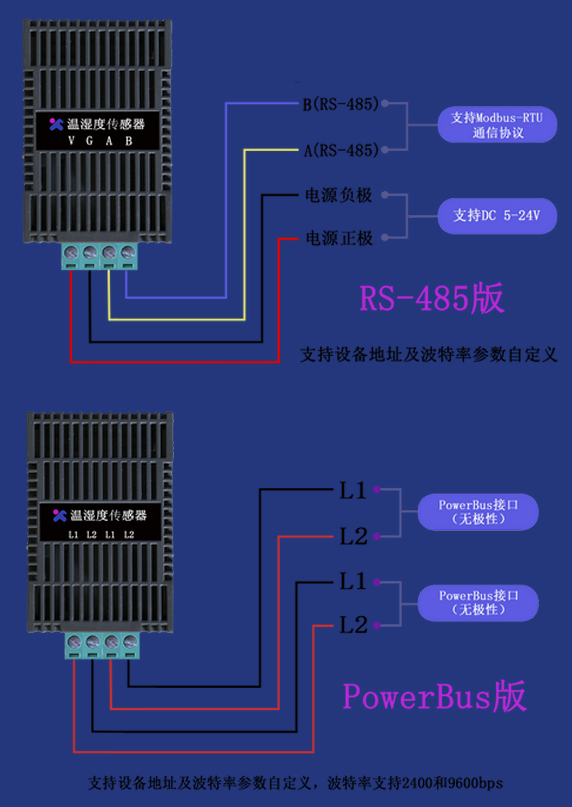

5.2 接线方式

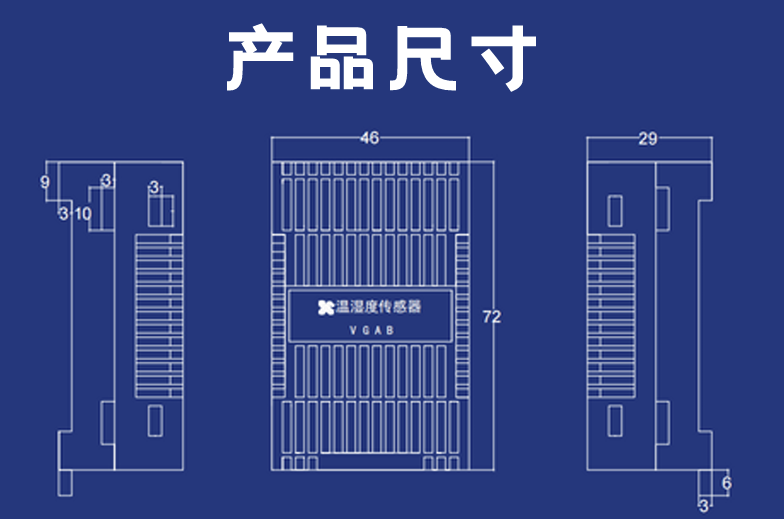

5.3 产品尺寸
6. 产品应用
- 公共监管： 公共场所环境监测，为公众健康提供数据支持
- 仓储冷链： 冷藏库、冷冻库等低温环境的温湿度监测
- 棚舍养殖： 养殖场环境温湿度控制，优化动物生长环境
- 加工环测： 工业生产车间环境参数监测，确保生产质量
- 智慧农业： 温室大棚、植物工厂等农业生产环境监测
- 智能楼宇： 办公环境、智能家居中的温湿度自动调节系统
